12 kVA Leistungsfrequenz Widerstandsspannungsprüfgeräte für elektrische Prüfungen

Leistungsfrequenz-Widerstandsspannungsprüfgeräte

1Hauptmerkmale
Die CQSB-Serie von Hochspannungstesttransformatoren weist die Eigenschaften kleiner Größe, geringes Gewicht und hoher Vielseitigkeit auf.Zusätzlich zu den in verschiedenen großen und kleinen Hochspannungsprüfkammern (Stationen) weit verbreiteten GerätenDie Prüfkonsole bildet zusammen ein Leistungsfrequenz-Widerstandsspannung-Komplettprüfgerät.

2Geltungsbereich
Durchführung von Wechselstrom-Widerstandsspannungstests für Betriebsgeräte des Stromsystems, Isolationsleistungstest für Isolationswerkzeuge und Erfüllung der Anforderungen an 60 kV Leistungsfrequenz-Widerstandsspannungstest.Diese Ausrüstung wird hauptsächlich für 10 kV Schaltanlage Widerstand Spannungstest verwendet, Entlastungssperre Entlastungspannung und Blitzschutzgerät AC Referenzspannungstest und ländliche Verteilnetztransformator Test, etc.

3. Verwendungsbedingungen
1) Höhe: ≤ 1000 m
2) Umgebungstemperatur: -20°C+50°C
3) Relative Luftfeuchtigkeit: ≤ 80%, keine Kondensation
4) Erdbebenbeständigkeit: ≤ 8
5) Horizontale Beschleunigung des Bodens 3,0 m/s2, vertikale Beschleunigung des Bodens 1,5 m/s2
6) Die Wellenform der Stromversorgungsspannung ist eine tatsächliche Sinuswelle, und die Wellenformverzerrungsrate beträgt weniger als 3%
7) Setzen Sie einen zuverlässigen Erdungspunkt ein, Erdungswiderstand < 0,5Ω
8) Anlageort: Innen- und Außenbereich

4. die technischen Normen einhalten
GB 50150-2016 Prüfnorm für die Ausrüstung von elektrischen Geräten
Q/CSG1205019-2018 Vorschriften für die Annahme der Übergabe von Kraftfahrzeugen
Teil der GB 26861-2011 Arbeitsvorschriften für die Sicherheit der elektrischen Energie für Hochspannungslabore
DL 5009.3-2013 Arbeitssicherheitsvorschriften für den Bau von Elektrizitätsanlagen Teil 3: Unterstation
JB/T9641 Prüftransformator
Reaktor GB10229
GB1094.1 GB1094.5 Leistungstransformator
GB/T.311.1 Isolierung und Koordination von Hochspannungs-Leistungsübertragungs- und -umwandlungsanlagen
GB/T16927.1 Hochspannungsprüftechnik Teil 1 Allgemeine Prüfvorschriften
GB/T16927.2 Hochspannungstesttechnik Teil 2 Messsystem
GB7328 Messung des Schallpegels von Transformatoren und Reaktoren
GB/T509 Prüfführer für Leistungstransformatoren
GB4208 Schutzniveau der Gehäuse
GB/T191 Graphische Markierung für Verpackung, Lagerung und Transport
DL/T 848.2 Allgemeine technische Bedingungen für Hochspannungsprüfgeräte Teil 2: Hochspannungsprüfgeräte mit Leistungsfrequenz
GB5273 Endgeräte für Transformatoren, Hochspannungsgeräte und -schrauben
GB/T11920 Allgemeine technische Bedingungen für zentralisierte Steuervorrichtungen für elektrische Teile von Kraftwerken
IEC60-1 Hochspannungstesttechnik
DL/T 846.1 Allgemeine technische Anforderungen an Hochspannungsprüfgeräte Teil 1: Messsystem für Hochspannungsdivider

5. Die Zusammensetzung der kompletten Ausrüstung

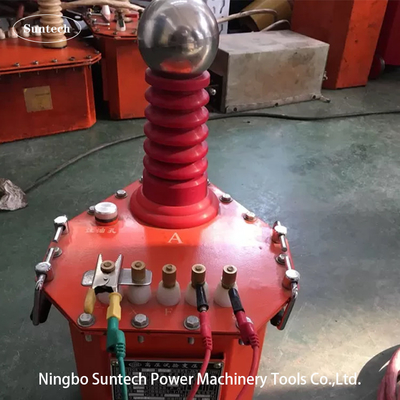

1) Aufblasbarer Wechselstromprüftransformator CQSB ((J)-12kVA/60kV/0,2kV 1 Satz
2) 1 Konsole (einschließlich Spannungsregler) TC-12kVA/0,22kV
3) Schutzstrombegrenzungswiderstand BHR- 0,2A/0,6kΩ 1 pc

6. Allgemeine technische Parameter
1) Nennleistung: 12 kVA;
2) Betriebsstromversorgung: 220 V;
3) Arbeitsfrequenz: 50 Hz;
4) Nenn-Ausgangsspannung: 60 kV (AC);
5) Nennstrom: 0,2 A
6) Dämmungsgrad: 10 Minuten lang bei 1,1facher Nennspannung bei Leerbelastung halten, alle Teile sind normal;
7) Wellenform: Sinuswelle
8) Wellenformverzerrung: < 3%
9) Betriebsdauer: 5 Minuten kontinuierliches Arbeiten unter Nennleistung;
10) Temperaturanstieg: Der Temperaturanstieg jeder Komponente unter Nennbetriebsbedingungen beträgt ≤ 65K;
11) Hochspannungsstabilität, kleine zufällige Schwankungen, ≤ 1% bei Veränderungen der Stromversorgungsspannung ± 10%
12) Der Prüftransformator und die Konsole sind getrennte Strukturen
13) Lebensdauer der Anlagen: mehr als 10 Jahre;
