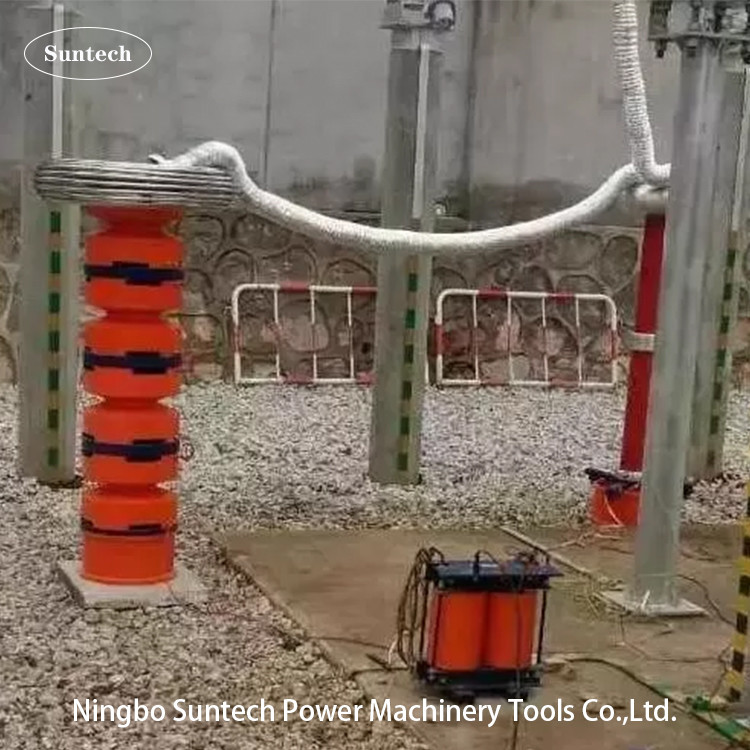

Tragbare variable Frequenz Resonanz Widerstandsspannung Test Set, für 132KV GIS Test
I. Anwendung:
Dieses Prüfgerätmodell CHX-275KVA/275KV ist für 132KV und unterhalb der GIS-Klasse ausgelegtKlimatisierung vor Ortdie Spannungsprüfung mit Variable-Frequenz-Resonanzkreislauftechnologie ausstehen; die höchste Prüfspannung beträgt nicht mehr als 275 KV; Prüffrequenz: 30-300 Hz; der Arbeitszyklus beträgt nicht mehr als 60 Minuten.
Durch den modularen Testreaktor wird parallel das Testmodell verwendet.Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgung.kann auch der folgende AC-Hypotest durchgeführt werden:
1- nicht mehr als 55 KV und 5 A für XLPE-Kabel mit mittlerer Spannung,
2. No mehr als 110 KV und 2 A für XLPE-Kabel mit mittlerer Spannung, bei 66 KV und unterhalb der Klasse.
3. No mehr als 275 KV und 1 A für Mittelspannungs-GIS, bei 132 KV bis 170 KV und unterhalb der Klasse.
4. nicht mehr als 55 KV und 5 A für Kraftmotoren oder Generatoren im Bereich von 45~55 Hz
5Mittelspannungsschalter und Stromtransformator,Schuh als 132KV und unter der Klasse.
Bis jetzt konnten diese tragbaren Testsätze vieleunterschiedliches serialisiertes Modellje nach unterschiedlicher mittlerer Spannung durch Versuchsreaktoren in Serie oder in Parallelverbindung und Anzahl der Konfigurationen in jedem SatzDas ähnliche Modell kann ein anderes typisches Modell in der folgenden Klausel sehen.
2Hauptbestandteile:
| USE |
Name der Komponenten |
Typ und Spezifikation |
Wie viel? |
Jedes Gewicht |
Jede Dimension |
| 1 |
Variable Frequenzleistung |
FKVF-20kW/380V |
1 Stück |
20 kg |
440*360*360mm |
| 2 |
Aufregungstransformator |
CQSB ((J) 15kVA/15KV,3KV |
1 Stück |
50 kg |
520*350*550 mm |
| 3 |
HV-Resonanztestreaktor |
CHX(kf) - 55 kVA/55 kV |
5 Stück |
60 kg |
D480*H520 mm |
| 4 |
Kapazitätsdivider |
TRF-300kV/1000pF |
1 Satz |
35 kg |
D170*H1850mm |
| 5 |
Spezielles Prüfzubehör |
|
1 Satz |
|
|
Anmerkung:1.Lastkondensator kann bei der Prüfung von Leistungsmotor, Generator und Leistungstransformator unter 45~65Hz optional sein.
2Der Prüfreaktor kann für jedes Stück 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV erzeugt werden, je nach unterschiedlichem Prüfobjektumfang oder Kundenbedarf.
III. Prüfprinzip:
VF: Stromquelle mit variabler Frequenz T: Anregungstransformator
L: Testreaktor Cx: Prüfte Ausrüstung MOA1: Blitzhalter
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm))
V.Testkabelschematisches Diagramm (zum Beispiel):
V. Allgemeine technische Daten:
- Systemprüfmodus: Serienresonanz mit variabler Frequenz
- Systemmodell: FKTF-275KVA/275KV
- Eintrittsstromversorgung: 380 ± 10% (dreiphasig),50 Hz/60 Hz
- Nenninduktivitätsparameter: 55KVA/55KV/1A/200H/jeweils
- Anzahl der HV-Prüfreaktoren: 5 Stück
- Nennleistung: 275 kVA
- Nennleistung Spannung: 275KV
- Maximale Prüfspannung: nicht mehr als 275 KV
- Nenn-Ausgangsstrom: 1A/Einzelstück oder in Serie;5A parallel
- Reg. Frequenzbereich: 30 Hz bis 300 Hz
- Ausgangsspannungswellenform: Sinuswelle
- THD der Ausgangswellenform: ≤ 1%
- Isolationsgrad: unter 1,1 mal und bei 1 min, normal
- Arbeitszyklus: 60 Minuten unter Nennbetrieb;
- Qualitätsfaktor des Prüfsatzes selbst: Q≥30 (bei F=30HZ)
- Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
- Geräuschpegel: Höchstens 70B
- Reaktorstruktur: Trockentyp, Epoxidrohrzylindertyp;
VI. Hauptmess- und Steuerungssoftware-Panel:
Anmerkung: Dies ist die Software-Panel vor dem Start-Test für die Einstellung von Parametern
VII. Lieferverpackungsliste für Holzkoffer
| Fall Nr. |
Name der verpackten Ware |
Modell und Spezifikationen. |
Waren qty. im Holzgehäuse |
Größe des Holzgehäuses in cm |
Bruttogewicht der Fälle |
Fallnummer |
Anmerkung |
| 6 bis 1 |
VF-Leistungsquelle |
FKVF-20kW |
1 Stück |
55*47*60 |
45 kg |
1 |
|
| 6 bis 2 |
Aufregungstransformator |
CQSB ((J) - 15 kVA |
1 Stück |
67*51*87 |
110 kg |
1 |
|
| 6 bis 3 |
HV-Reaktoren |
CHX(kf) - 55 kVA/55 kV |
5 Stück |
141*98*82 |
619 kg |
1 |
Ein Koffer verpackt |
| Zubehörbox |
Einschließlich Prüfkabel und Handbuch |
1 Satz |
| 6 bis 4 |
Spannungsspalter |
TRF-300kV-1000pF |
1 Stück |
178*57*51 |
80 kg |
1 |
|
| 6 bis 5 |
Corona-Ring für Trennvorrichtung, Reaktor |
|
1 Satz |
90*90*94 |
56 kg |
1 |
Ein Koffer verpackt |
| Stützboden für die Trennwand |
|
1 Stück |
| 6 bis 6 |
Isolierungsstützen für Reaktoren |
28KV, 165KV jeweils |
2 Stück |
63*63*123 |
52 kg |
1 |
|
| |
|
|
|
Gesamtzahl |
962 kg |
6 Holzgehäuse |
|
VIII.Zubehör
- Zubehörbox für die Lagerung von Zubehör
- Eintrittskabel der Stromquelle
- Ausgangskabel der Stromquelle
- Ausgangskabel von Antriebstransformatoren
- Erdungskabel für das System
- Parallele Kabel des Reaktors
- HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
- HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
- Isolierungsstütze
- Corona-Ring für 275KV-Test
- Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.
IX. Sonstiges optionales Modell
1. Für GIS-Test vor Ort
| Modell |
Nennspannung |
Nennstrom |
Nennleistung |
Anwendung
(Ab 45 Hz)
|
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. |
27 KV*5 |
1A |
135 KVA |
für 72,5 KV und weniger als GIS |
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgung. |
27 KV*5 |
1A |
135 KVA |
für 72,5 KV und weniger als GIS |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. |
27 KV*8 |
1A |
216 KVA |
Für 123 KV und unter GIS |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. |
27 KV*10 |
1A |
270 KVA |
Für 145 KV und unter GIS |
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgung. |
275 KV |
2A |
275 KVA |
Für 170 KV und unter GIS |
| Spezielle Anforderungen können auf Bestellung gestellt werden. |
2. Für die Vor-Ort-Prüfung von 45 KV XLPE-Kabeln
| Modell |
Nennspannung |
Nennstrom |
Nennleistung |
Maximaler Einsatz |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
54 KV |
2A |
108 KVA |
45 kV Kabel≤1km |
| CHX-216/54 |
54 KV |
4A |
216 KVA |
45 kV Kabel≤2km |
| Der Wert der Verpackung ist zu messen. |
54 KV |
6A |
324 KVA |
45 kV Kabel≤3km |
| CHX-432/54 |
54 KV |
8A |
432 KVA |
45 kV Kabel≤4km |
| CHX-540/54 |
54 KV |
10A |
540 KVA |
45 kV Kabel≤5km |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
54 KV |
20A |
1080 KVA |
Kabel mit 45 kV≤10 km |
| Spezielle Anforderungen können auf Bestellung gestellt werden. |
3. Für die Vor-Ort-Prüfung des 66-KV-XLPE-Kabels
| Modell |
Nennspannung |
Nennstrom |
Nennleistung |
Maximaler Einsatz |
| Der Wert der Verpackung ist zu messen. |
80 KV |
2A |
160 KVA |
66 kV-Kabel≤0,5 km |
| Der Wert der Zertifizierung ist zu messen. |
80 KV |
4A |
320 KVA |
66-kV-Kabel≤1km |
| Der Wert der Verbrennungsmenge ist zu messen. |
80 KV |
8A |
640 KVA |
66 kV Kabel≤2km |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
80 KV |
12A |
960 KVA |
66-kV-Kabel≤3km |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
80 KV |
16A |
1280 KVA |
66-kV-Kabel≤4km |
| Der Wert der Zertifizierung ist zu messen. |
80 KV |
20A |
1600 KVA |
66-kV-Kabel≤5km |
| Der Wert der Verbrennungsmenge ist zu messen. |
80 KV |
40A |
3200 KVA |
66-kV-Kabel≤10km |
| Die in Absatz 1 genannten Anforderungen gelten nicht. |
80 KV |
120A |
9600 KVA |
66-kV-Kabel≤20 km |
| Spezielle Anforderungen können auf Bestellung gestellt werden. |
X. Standardtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203:2011 für GIS
XI. Standardtabelle für Isolationsprüfungen vor Ort nach IEC 60840:2011 für XLPE-Kabel
