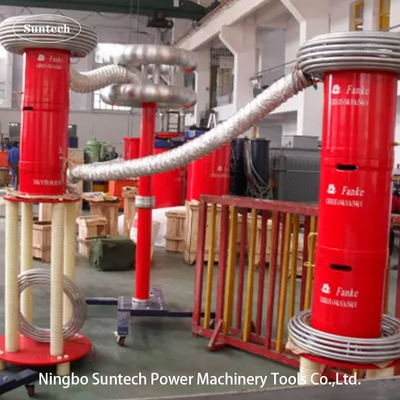

Ausrüstung für die Prüfung von 35 KV-132 KV-HV-Kabeln für Wechselspannung

35KV /132KV Hv Kabelprüfgerät 30-300Hz,Resonanz-Widerstandsspannungstest-Set

Eigenschaften
1Diese Spannungsausrüstung verfügt über ein kleines Volumen, ein geringes Gewicht und ein tragbares Prüfsystem.
2Die Stromversorgung verwendet eine 220V-Einphasen- oder eine 380V-Einphasen-Stromversorgung, die für die Stromansammlung vor Ort geeignet ist.
3Der Reaktor verwendet Trocken-Epoxid-Gießen, das schön und zuverlässig ist und für alle Arten von Kabeln geeignet ist.
4. mit einer patentierten Technologie mit niedrigem Harmonikum ausgestattet, die unter 5% des internationalen Standards liegt und den Haupttransformator, den Generator und andere Geräte vor Hochspannungsschäden schützt.
5. Ausgestattet mit der Funktion der Überwachung des Spitzenwerts gemäß dem internationalen Standard, der die Hochspannungstestwellenform in Echtzeit überwachen kann.
6Einfach zu bedienen, großer LED-Bildschirm.
7. Mit eigenem Mikro-Drucker, jederzeit Drucken und Speichern von Testdaten.

Anwendung:
Kabel Variable Frequenz-Resonanzsystem
Ausrüstung zur Prüfung der Generatorfrequenz mit Spannungsbeständigkeit;
Elektroausrüstung der Unterstation

I. Verwendung des Erzeugnisses:

Dieses Prüfgerätmodell CHX-810KVA/54KV, 135KV ist für XLPE-Kabel der Klassen 35KV und 110KV ausgelegtKlimatisierung vor Ortdie Spannungsprüfung mit Variable-Frequenz-Resonanzkreislauftechnologie durchstehen; die höchste Prüfspannung beträgt nicht mehr als 54KV oder 135KV; Prüffrequenz: 30-300Hz; der Arbeitszyklus beträgt nicht mehr als 60 Minuten.Es kann Kunden dabei helfen, eine präventive Prüfung oder Übergabeprüfung auf Wechselstrom-Spannungstests für XLPE-Kabel von 35 KV innerhalb von 5 km und von 132 KV innerhalb von 1 km durchzuführen..

Der Prüfbereich des Satzes ist wie folgt:

1. 5 km 35 kV/300 mm2 Kabel, geprüfte Kapazität ≤ 0,97 uF, Prüffrequenz 30-300 Hz, Prüfspannung 52 kV, Prüfzeit 60 min.

2, 1km von132 kV/630 mm2 Kabel, getestete Kapazität ≤ 0,201 uF, Testfrequenz 30-300 Hz, Testspannung 128 kV, Testzeit 60 min.

II. Allgemeine technische Daten

1. Nennleistung: 810 kVA;
2. Eingangsleistung: dreiphasige 380V Spannung, Frequenz 50Hz;
3. Nennspannung: 54 kV; 135 kV;
4. Nennstrom: 15A; 6A;
5. Arbeitsfrequenz: 30 bis 300 Hz;
6. Ausgangswellenform des Geräts: Sinuswelle
7. Wellenformverzerrungsrate: Wellenformverzerrungsrate der Ausgangsspannung ≤ 1%;
8. Betriebszeit: 60 Minuten kontinuierlich zulässig unter Nennlast; Überdruck 1,1 mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤ 65 K nach 60 Minuten Dauerbetrieb unter Nennlast;
10. Qualitätsfaktor: das Gerät selbst Q≥30 (f=45Hz);
11. Schutzfunktion: Schutz vor Überstrom, Überspannung und Flashover des Prüfprodukts für das Prüfprodukt (siehe Abschnitt "Variable Frequency Power Supply" für Einzelheiten);
12. Messgenauigkeit: effektiver Systemwert 1.5;

III. Hauptbestandteile:
