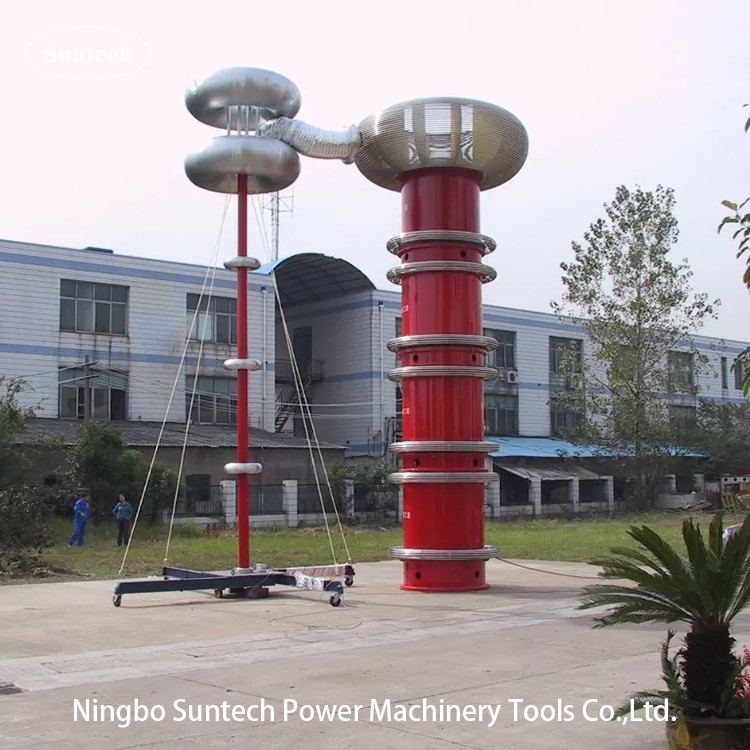

900 kV 4500 kVA-Reihe Resonanztest-Set mit Großbildschirm

Tabelle der Verwendungsbeziehungen der Ausrüstung während der Prüfung

2"Haupttechnische Parameter der Ausrüstung
Systemtechnische Indikatoren
Nennbetriebsleistung: 380V±10% (drei-phasig); 50Hz
Nennleistung der variablen Frequenzversorgung: 400 kW
Nennleistung: 4500 kVA
Nenn-Ausgangsspannung: 900 kV
Ausgangsphasennummer: Einzelphase
Frequenzverstellbarer Bereich: 20Hz~400Hz, wenn die Frequenz innerhalb des eingestellten Bereichs eingestellt wird, ist die Spannung konstant
Auflösung der Ausgangsfrequenz: 0,01 Hz
Ausgangsfrequenzinstabilität: ≤ 0,05%
Die Wellenform der Ausgangsspannung ist eine Sinuswelle: Wellenformverzerrungsrate ≤1,0%
Betriebsdauer: 60 Minuten Dauerlauf unter Nennleistung
Isolationsgrad: Widerstandsspannung für 1 min unter 1,1 Mal der Nennspannung
Qualitätsfaktor: Q>60 (f=30Hz)
Kapazität der Stromversorgung mit variabler Frequenz: 400 kW (Push-Pull-Linearverstärker)

3"Hauptfunktionen des Systems:
1) Die variable Frequenzversorgung verwendet einen linearen Leistungsverstärkerkreis, der einen perfekten Sinuswellen-Ausgang und eine geringe Wellenformverzerrung aufweist.
2) mit automatischer Spannungsstabilisierungs- und Einstellfunktion
3) Sicherheit und Zuverlässigkeit. In dieses Gerät sind verschiedene Schutzvorkehrungen integriert, darunter: Schutz vor Ausladungsfehlern, Schutz vor Überspannung, Schutz vor Überströmung, Schutz vor Ausgangskurzschluss,Einstiegsschutz, Schutz der Verstärkerkreisläufe des Brückenarms, Schutz der Leistungskurve usw.die Vorrichtung blockiert sofort die Prüfspannung und schaltet die Hauptstromversorgung ab, um die Sicherheit des Prüfpersonals zu gewährleisten., das geprüfte Produkt und das Prüfsystem
4) Das Hochspannungsmesssignal wird durch eine Glasfaser übertragen, um die Hoch- und Niederspannungsschaltkreise vollständig zu isolieren
5) Zwei Bedieneinrichtungen: automatisch/manuell
6) 320*240 Punkte Flüssigkristall-Display und mehrere rotierende Mäuse bieten eine freundliche Mensch-Maschine-Schnittstelle, einfache und schnelle Bedienung und Verdrahtung und wirklich "nur ansehen"
7) Synchrone Spannungs-, Strom- und Frequenzanzeige
8) Die Ausgangsfrequenz ist kontinuierlich im Bereich von 20-300 Hz einstellbar
9) Die Ausgangsspannung ist kontinuierlich im Bereich von 0~350 V einstellbar.
10) Mit Resonanz-Widerstandsspannungsprüfung
11) Mit automatischer Resonanzfrequenzsuche können mehrere automatische Frequenzsweiffrequenzbänder eingestellt werden

4"Systemanzeigefunktion:
1) Mit einem großen Bildschirm kann es anzeigen: Ausgangsspannung, Ausgangsstrom, Frequenz, Umgebungstemperatur, Auslasslufttemperatur, variable Frequenzstromversorgung Ausgangsspannungswellenform,Datum und Uhrzeit, Rückzählzeit, Fehlerinformationen usw.;
2) Es hat die Funktion, Prüfparameter wie Prüfspannung und Prüfzeit festzulegen.

5Andere Merkmale des Erzeugnisses:
1) Die mit Öl gefüllte Ausrüstung im Gerät leckt kein Öl.
2) Alle Metallhülsen des Geräts sind rostfeste und korrosionsfeste, die Beschichtung ist einheitlich und schön.
3) Die Vorrichtung kann in Innenräumen und im Freien gelagert, montiert und demontiert werden; die Schutzfunktion ist vollständig. Der Hersteller garantiert, dass die Steuerungsanlagen, Transformatoren, Reaktoren usw.der Vorrichtung sind bei 1.1 mal die Nennspannung, und wenn die hochspannungsseitige Probe während der Prüfung auf den Boden aufblitzt,es wird keine Verletzungen verursachen und die Prüfgeräte keine schädlichen mechanischen und thermischen Belastungen verursachenDie elektrische Leistung ist beschädigt oder beschädigt.
4) Jeder Teil der Ausrüstung ist mit einem Namensschild versehen, das der nationalen Norm entspricht, die Worte und Symbole sind klar und langlebig,und das Namensschild bei normaler Betriebsführung deutlich sichtbar ist.
