Kleine AC-Hypot-Prüfgeräte Leistungsfrequenzprüfung Kompensationsreaktor

Ultraleichte Leistungsfrequenzprüfung Kompensationsreaktor, AC Widerstandsspannung Testset, tragbarer Typ

I. Produktbeschreibung

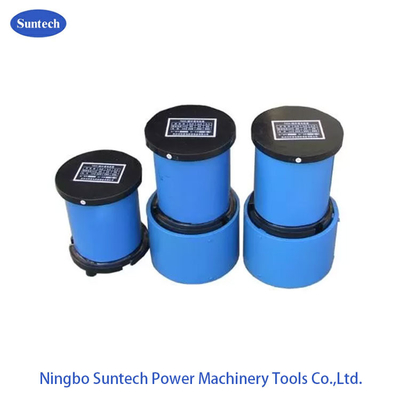

Der Kompensationsreaktor der FKDK-Reihe für Ultra-Light Power Frequency Testing ist eine tragbare Kompensations-Hochspannungsstromanlage mit Trockenkonstruktion.Es wird in der Regel kombiniert mit tragbaren Leistungsfrequenz AC Hypotest-Set verwendet, um das Gewicht jedes Teils des Testsets zu reduzierenEs ist speziell für die Feldübergabe, Überholung und präventive Feldprüfung von kleinen und mittleren Leistungsanlagen bestimmt.

Es hat mit seiner geringen Größe, seinem leichten Gewicht und seinem tragbaren Designund stellt die Steuereingangskapazität des abgestimmten Spannungsreglers des Wechselstrom-Hypotests so fest, dass sie durch die Kompensationsprüfung nicht mehr als die Zielspannung erreicht..

Es ist in der Regel mit dem Prüfobjekt in einem Parallelkreislauf durch mehrere Stückkombinationen verbunden, die verwendet werden, um eine größere Prüfstrommenge zu erhalten.

II. Anwendungen:

• Leistungsfrequenz Wechselspannung oder Gleichspannung Widerstand Fabrikprüfung für HV-Elektroausrüstung, Komponenten, Isolationsmaterialien
• Feldübergabe, Überholung und präventive Feldprüfung für mittlere und kleine Elektroausrüstungen.
• Wechselspannungstest für kurzes Kabel
• Leistungsfrequenz Spannung Widerstand Quelle isolierende Werkzeuge und isolierende Stiefel ((Handschuhe)
• Wechselstromprüfung für Schaltanlagen, Transformatoren, Motoren usw.; weit verbreitet für elektrische Prüfungen in verschiedenen Fabriken und Instituten.

III.Technischer Index jedes Stückes:

1. Nennspannung und Strom

• Drei Ausgangsterminals: A1X A2X A3X
• Nennspannung (kV): 30 25 20
• Nennstrom (mA): 150 250 300

2Nennfrequenz: 50 Hz

3- Arbeitsweise: Bei 300 mA, Dauer von 10 min.

bei 250 mA 30 Minuten kontinuierlich arbeiten;

bei 150 mA 120 Minuten kontinuierlich arbeiten;

4- Betriebsbedingungen: T: -20°C 45°C H: ≤ 85%

5Abmessungen: φ220 × 270

6Gewicht: 17 kg
