PD-freie Wechselstromtransformator-Prüfsysteme, Hochpotenzialprüfgeräte HV-Typ

III. Anwendbare Gegenstände

• Teilentladungs- und Wechselspannungstest für HV-Elektrotechnik und Geräte wie Transformatoren, GIS, Wechselinduktor, Schalter, Schieber, Halter, Kabel.
• Leistungsspannung Wechselstrom-Widerstand von Isoliermaterialien

IV. Technische Merkmale

• Kleine Größenordnung der vollständigen Installation, die die Größenordnung innerhalb von 5 pC (außer in besonderen Fällen) garantieren kann
• Expoxy-Harz gegossenen Schale, Glasfaser geschwungenen nicht corona Hochspannung Isolierung Außenfass
• Niedrige Impedanz der kompletten Ausrüstung, vollständige Funktionen von Überspannung, Überstrom, Lichtbogenschutz mit Zuverlässigkeit
• Spezielle Formen, die für die Einstufung von Schilden verarbeitet wurden, aus Aluminium geformt, glatte Oberfläche, leichtes Gewicht, bequem für die Installation
• Das Hochleistungs-HV-Prüfgerät verwendet ein intelligentes Mess- und Steuerungssystem mit Leistungsfrequenz, um eine viel höhere Intelligenz und
• Automatisierung von Steuerung und Schutz.
• Probenahme und Verwendung der optischen Kommunikation, sorgfältige Isolierung der Hochspannungs- und Niederspannungssteuerungsschleife.
• Selbstinspektion und Anzeige des Echtzeitstatus sind in der Prüfverarbeitung verfügbar.
• Perfekte Verwaltung von Daten und Berichten.
• Fähigkeit zur Aufzeichnung und Zeichnung der HV U/T,I/T-Prüfkurve

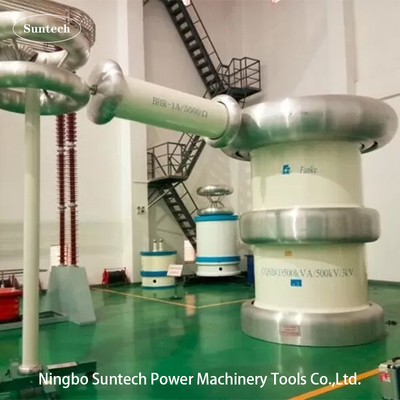

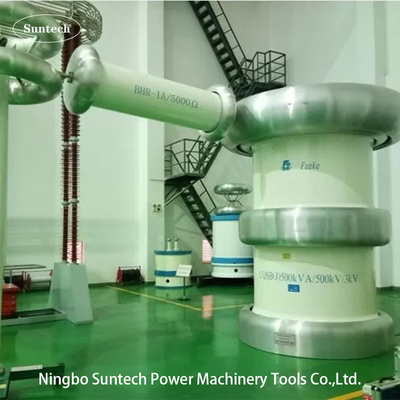

V. Prüfverbindungsbild (z. B. Modell CQSB-500KVA/500KV):

VI. Vorteile

1. Reine Leistungsfrequenzprüfung bei 50 Hz oder 60 Hz, Ausgangsspannungsverzerrung (THD) ist sehr gering.
2. Erfüllung niedriger Anforderungen an die Messung von Teilentladungen
3. Modulärer Aufbau zur Platzersparnis im Prüfsaal
4. Niedrige Impedanz, breiter Anwendungsbereich
5. Einfache Bedienung mit computergesteuertem Messsystem
6. Vollständige Schutzschaltung zur Gewährleistung der Sicherheit von Personal und Ausrüstung
7. elektrische Komponenten, die für Spannungs- und Überspannungsschutz empfindlich sind
8. Besonders geeignet für Prüfungen, bei denen eine stabile Spannung erforderlich ist, auch wenn sich die Last unter Spannung ändert (Corona-, Nass- und Verschmutzungstests) oder wenn die Last induktiv ist (induktive Spannungstransformatoren).

VII. Allgemeine technische Daten:

1. Systemprüfmodus: PD-freie Wechselstrom-Spannungsprüfsysteme mit Zylindertransformator

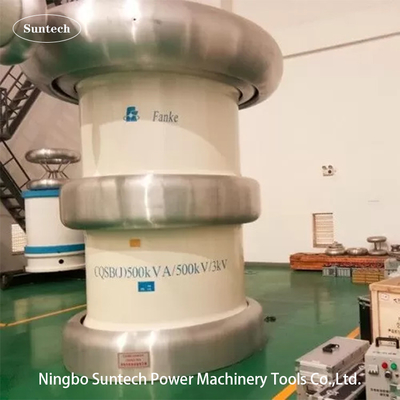

2. Systemmodell: CQSB-500KVA/500KV
3. Eintrittsstromversorgung: 380 ± 10% ((einphasige),50Hz/60Hz
4. Nennleistung: 500 kVA
5. Nennleistung Spannung: 500KV
6. Maximale Prüfspannung: nicht mehr als 500 KV
7. Nennstrom: 1,0A
8. Reg. Frequenzbereich: 50/60 Hz
9. Ausgangsspannungswellenform: reine Sinuswelle
10. Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
11. Geräuschpegel: Höchstens 65 dB
12. Struktur: Ölgetränkt mit Zylindertyp

VIII. Sonstige optionale Bauteile

1. Geräuschfilter für die Stromversorgung
2. Drei- und Fünftelfilter
3. Kompensationsreaktor
4. Elektronische Schnellschutzvorrichtung gegen Überspannung
5. Standardkondensator SF6
6. Teilentladungsdetektor

IX. Sonstiges typisches Modell

1.Einfachtransformatortyp:

2.Stapelbare Zylindertransformatoren Typ:
