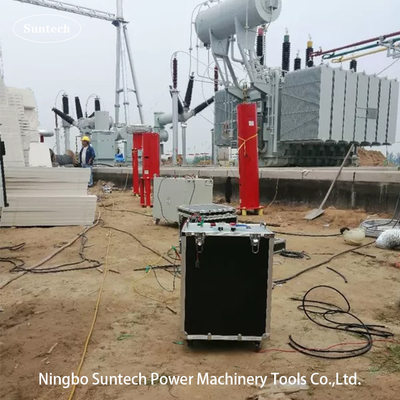

108kVA 27kV 100kV-Reihe Hochspannungsresonanztestsystem Portable Typ

Serienresonanztestvorrichtung

1Gegenstand:
1.10 kV/300 mm2 Kabel, Kapazität in Einheitslänge 0,37 uF/km, Kabellänge 1,4 km, getestete Kabelkapazität 0,153 uF, Prüffrequenz 30-300 Hz, Prüfspannung 52 kV, Spannungszeit 60 min;
2. 35 kV Leistungstransformator Stromfrequenz Wechselstrom widerstehen Spannungstest, Kapazität ≤0,02 uF, Prüffrequenz 45 ∼65 Hz, Prüfspannung nicht mehr als 68 kV, Prüfzeit 1min;
3. Wechselspannungstest für Schalter und Transformatoren mit Spannungsniveaus von 35 kV und darunter, Prüffrequenz 30-300 Hz, Prüfspannung nicht größer als 100 kV und Prüfzeit 1 min;
2. Umweltbedingungen für die Anwendung des Geräts
1. Umgebungstemperatur: -5°C-45°C;
2Relative Luftfeuchtigkeit: ≤ 90%, keine Kondensation
3. Höhenlage: ≤ 1000 m.
3Die wichtigsten technischen Parameter und Funktionen des Systems
1Nennleistung: 108 kVA;
2Nennspannung: 27 kV; 100 kV;
3.Nennstrom: 4A; 1A;
4. Stromversorgung: Einphasen 220V ± 10%;
5. Arbeitsfrequenz: 30 bis 300 Hz;
6Frequenzlösung: 0,1 Hz; Frequenzinstabilität: ≤ 0,1%;
7. Arbeitszeit: Bei Nennleistung ist ein Dauerbetrieb von 15 Minuten zulässig;
8. Temperaturanstieg: Nach 15 Minuten kontinuierlichem Betrieb bei Nennleistung beträgt der Temperaturanstieg jedes Teils der Vorrichtung ≤ 65 K;
9. Ausgangswellenform: Sinuswelle, Wellenformverzerrungsrate < 1%;
10. Qualitätsfaktor: das Gerät selbst Q≥30 (bei f=45Hz);
11- Schutz: mit Überstrom-, Überspannungs- und Flashover-Schutz (siehe Abschnitt Frequenzumwandlung Stromversorgung für günstige Bedingungen);
12- Messgenauigkeit des Systems: effektiver Wert 1.5.

Liste der Ausrüstungskonfigurationen
