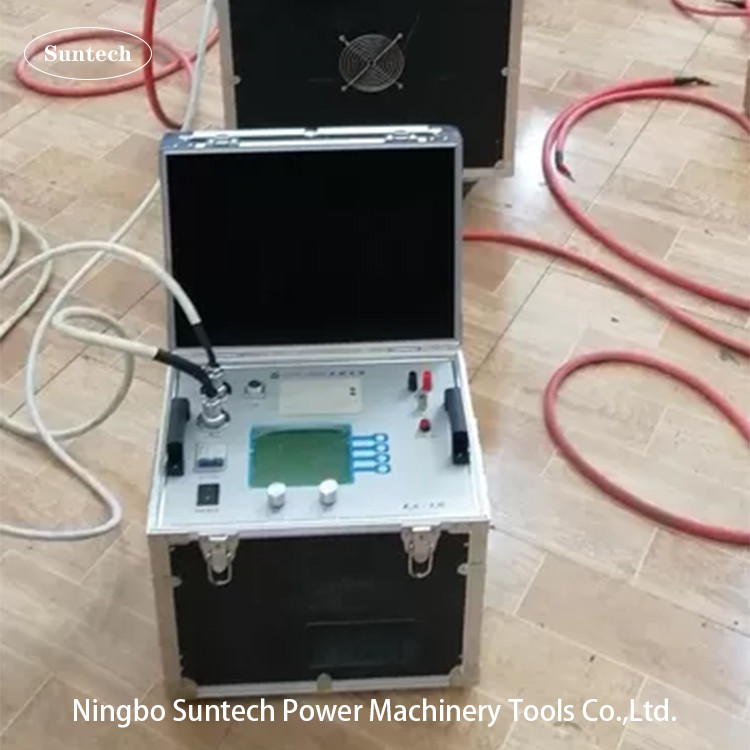

380V 400kVA-Reihe Resonanztestsystem Überstromschutz

Serienresonanztestvorrichtung

1Gegenstand:
1. 10 kV/300 mm2 Kabel 3 km Wechselstrom widerstehen Spannungstest, Kapazität ≤ 1,1265 uF, Prüffrequenz 30-300 Hz, Prüfspannung 22 kV, Prüfzeit 15 min.
2. Wechselspannung mit Spannungstest von 10 kV/2500 kVA Haupttransformator, Kapazität ≤ 0,01 uF, Prüffrequenz 45-65 Hz, Prüfspannung nicht größer als 28 kV, Prüfzeit 1min.
3. Wechselspannung widerstehen Spannungstest von 10kV Schalter, Busbar und andere Unterstationsausrüstung, die Testfrequenz ist 30-300Hz, die Testspannung nicht mehr als 42kV, und die Testzeit ist 1min.
4. 35 kV/300 mm2 Kabel 2 km Wechselstrom widerstehen Spannungstest, Kapazität ≤ 0,361 uF, Prüffrequenz 30-300 Hz, Prüfspannung 52 kV, Prüfzeit 60 min.
5. Wechselspannung widerstehen Spannungstest von 35 kV/6300 kVA Haupttransformator, Kapazität ≤ 0,01 uF, Prüffrequenz 45-65 Hz, Prüfspannung 68 kV, Prüfzeit 1min.
6. Wechselspannung widerstehen Spannungstest von 35kV Schaltanlagen, Schaltbremser und andere Unterstationsausrüstung, die Testfrequenz ist 30-300Hz, die Testspannung nicht mehr als 95kV, und die Testzeit ist 1min.

7.220 kV-Schaltkreislauf-Auslöser AC widerstehen Spannungstest, Prüffrequenz 30-300 Hz, Prüfspannung 368 kV, Prüfzeit 1min.

2Die wichtigsten technischen Parameter und Funktionen des Systems
1Nennleistung: 400 kVA;
2Nennspannung: 27 kV; 50 kV; 400 kV;
3. Nennstrom: 2A;
4- Dauer des kontinuierlichen Betriebs: 60 Minuten bei Nennstrom;
5Der Qualitätsfaktor des Geräts selbst: Q≥30 (bei f=45Hz);
6- Messgenauigkeit des Systems: effektiver Wert 1.0;
7- Eingangsleistung: 50 Hz; dreiphasige 380 V
8. Arbeitsfrequenz der variablen Frequenzversorgung: 40-300 Hz;
9Frequenzlösung: 0,1 Hz;
10Frequenzinstabilität: ≤ 0,1%;
11Es verfügt über einen Schutz gegen Überstrom, Überspannung und Flashover für das getestete Produkt.
12. Umgebungstemperatur: -150 °C -40 °C, relative Luftfeuchtigkeit: ≤ 90% RH, Höhe ≤ 2000 m.

3- Auswahl und Bestimmung der Systemparameter
Einseitiger Reaktor ist 54kVA/27kV/2A/50H, insgesamt vier Sektionen:
1) Bei einem 10kV/300mm2/3km-Kabel beträgt die Kapazität 1,1265μF, die Prüfspannung 22KV und vier Reaktoren werden parallel verwendet.
Prüffrequenz: f=1/2π√LC=42,41Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×42,41×1,1265×22×10-3=6,6A
2) 10 kV/2500 kVA Haupttransformator Wechselstrom widerstehen Spannungstest, die Kapazität nicht mehr als 0,01 μF, die Prüfspannung ist 28 kV, der Reaktor ist in Serie mit zwei Abschnitten angeschlossen,Die Induktivität beträgt 113H., dann:
Prüffrequenz: f=1/2π√LC=149,72Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) Wechselstrom-Spannungstest für 10 kV-Schalter, Busbar und andere Umspannungsstationsanlagen, Prüffrequenz 30-300 Hz, Kapazität nicht größer als 0,015 μF, Prüfspannung nicht größer als 42 kV,Der Reaktor hat zwei Serienanschlüsse., ist die Induktivität 113H, dann:
Prüffrequenz: f=1/2π√LC=122,25 Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Für das 35kV/300mm2/2km-Kabel beträgt die Kapazität 0,361μF, die Prüfspannung 52KV und zwei Reaktoren werden in Serie und zwei parallel eingesetzt.Dann...:
Prüffrequenz: f=1/2π√LC=35,24 Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35 kV/6300 kVA Haupttransformator Wechselstrom widerstehen Spannungstest, die Kapazität nicht größer als 0,01 μF, die Prüfspannung 68 kV,Der Reaktor ist mit vier Abschnitten in Reihe verbunden und die Induktivität beträgt 240 H, dann:
Prüffrequenz: f=1/2π√LC=83,88Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35 kV-Schalter, Schaltbetrieb usw. Wechselstrom widersteht Spannungstest, die Prüfspannung ist 95 kV, der Reaktor ist in Reihe mit vier Abschnitten angeschlossen und die Induktivität ist 240 H, dann:
Prüffrequenz: f=1/2π√LC=83,88Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) Wechselstrom-Spannungstest von 220 kV-Schaltern, Leistungsschaltern usw., die Kapazität nicht mehr als 5000 pF, die Prüfspannung 368 kV, der Reaktor 50 kVA/50 kV/100H acht Serien in Serie,Die Induktivität beträgt 960 H, dann:
Prüffrequenz: f=1/2π√LC=72,64Hz
Prüfstrom: I=ωCXU test=2πfCXU test=2×3,14×72,64×0,005×368×10-3=0,84A
