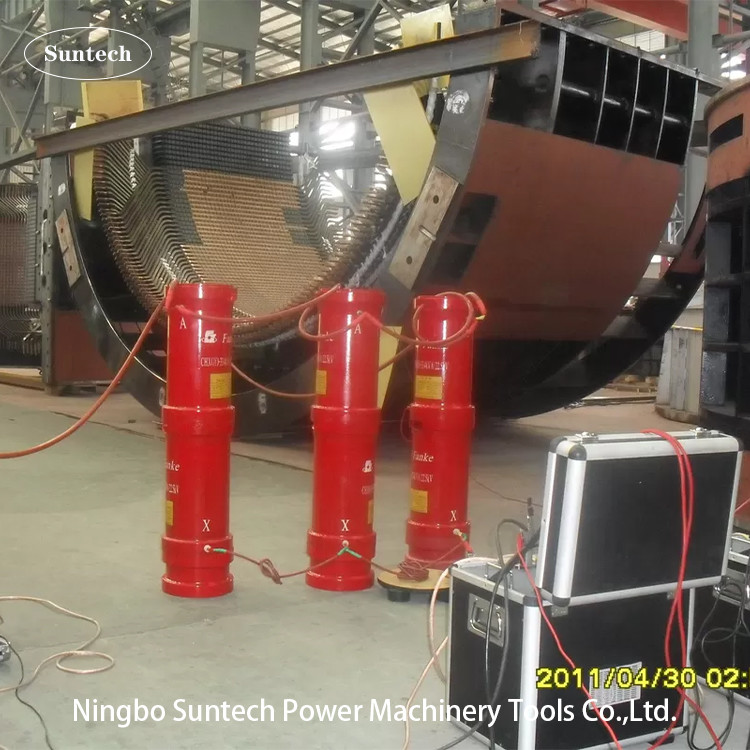

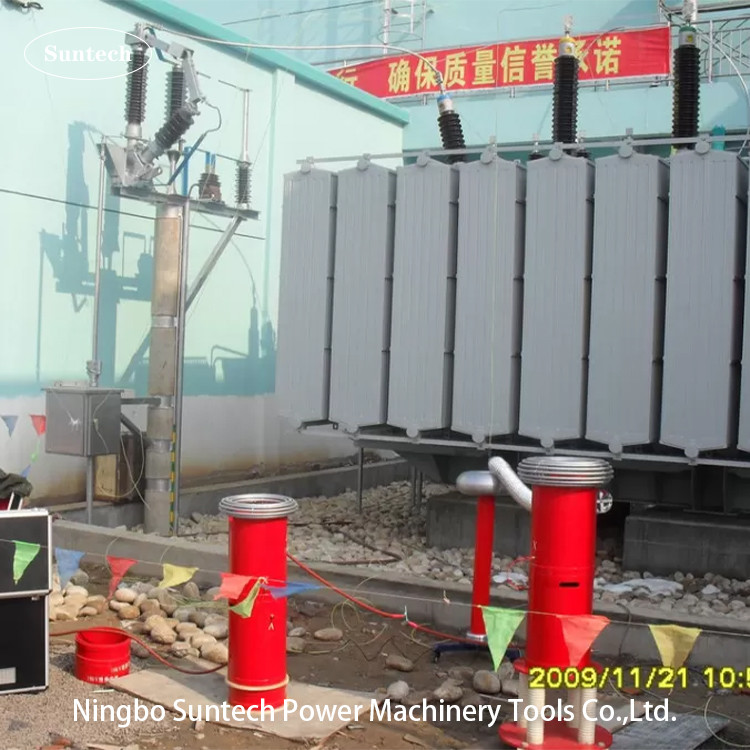

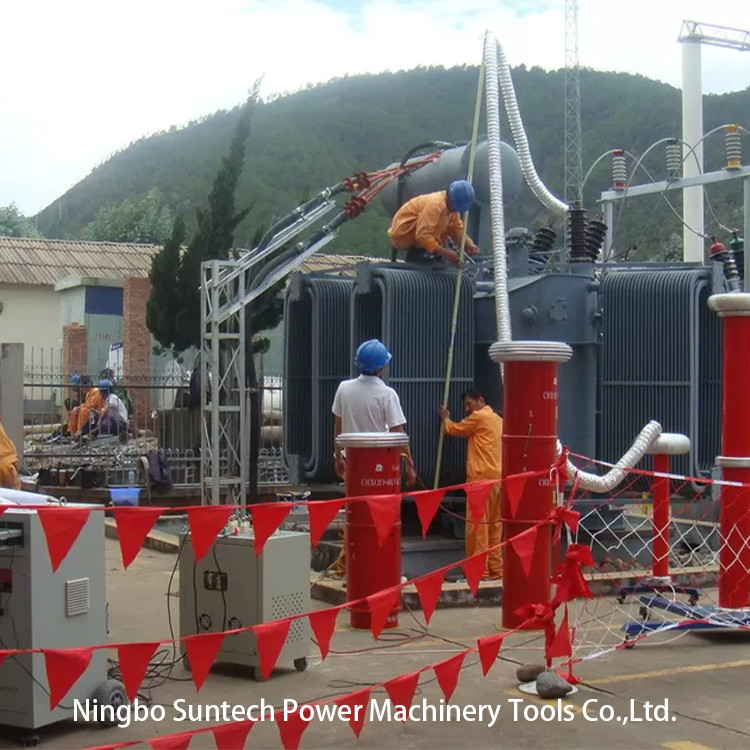

Vor Ort AC-Resonanztestsystem für die Prüfung von 110-KV-Stromunterstationen

Anmerkung:1.Lastkondensator kann bei der Prüfung von Leistungsmotor, Generator und Leistungstransformator unter 45~65Hz optional sein.

2Der Prüfreaktor kann für jedes Stück 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV erzeugt werden, je nach unterschiedlichem Prüfobjektumfang oder Kundenbedarf.

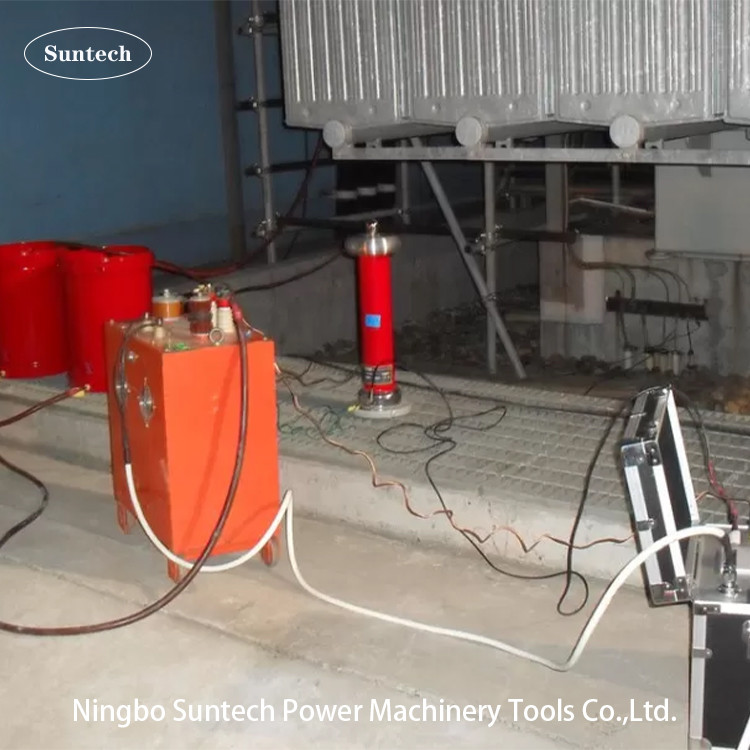

III. Prüfkreis:


VF: Stromquelle mit variabler Frequenz T: Anregungstransformator
L: Testreaktor Cx: Prüfte Ausrüstung MOA1: Blitzhalter
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm))



IV. Technische Daten:

1. Stromversorgung: 220±10% (einphasige),50Hz/60Hz
2. Anwendungsbereich: Verteilstromunterstation und 110-KV-GIS
3. Nennleistung: 216 kVA
4. Prüfspannung: 27KV, 54KV, 108KV, 200KV
5. Prüfstrom: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Reg. Frequenzbereich: 30 Hz bis 300 Hz
7. Ausgangsspannungswellenform: Sinuswelle
8. THD der Ausgangswellenform: ≤ 1%
9. Isolationsgrad: unter 1,1 mal und bei 1 min, normal
10. Arbeitszyklus: 60 Minuten unter Nennbetrieb;
11. Qualitätsfaktor des Prüfsatzes selbst: Q≥30 (bei F=30HZ)
12. Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
13. Geräuschpegel: Höchstens 70B
14. Reaktorstruktur: Trockentyp, Epoxidrohrzylindertyp;

V. Zubehör

• Zubehörbox für die Lagerung von Zubehör
• Eintrittskabel der Stromquelle
• Ausgangskabel der Stromquelle
• Ausgangskabel von Antriebstransformatoren
• Erdungskabel für das System
• Parallele Kabel des Reaktors
• HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
• HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
• Isolierungsstütze
• Koronarring für den 200-KV-Test
• Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.

VI. Fakultativ

Lastkompensationskondensator

• Optional Modell: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
