Elektroausrüstung der FKVF-Serie Hochspannungsprüfsystem 5 kW - 400 kW Kapazität optional

Variable Frequency AC Resonant Widerstand Spannung Test Set, Variable Frequency Resonant Steuerungseinheit

I. Produktbeschreibung:

FKVF-Serie variable Frequenz-Stromquelle ist die Hauptmess- und Steuerungseinheit und Gastmaschine für Variable Frequency AC Resonant Stand Voltage Test Set.Die auch als variabler Frequenzwandler bezeichnet wird.

Die variable Frequenz-Stromquelle verwendet einen ARM- und FPGA-Digitalsignalprozessor mit hoher Geschwindigkeit, der Befehle vom Ferncomputer empfängt, wodurch eine hohe Kontrolle des gesamten Prüfverfahrens realisiert wird.FPGA-Digitalsignalprozessor mit Hochgeschwindigkeitsberechnungen in Echtzeit und Änderungen der Ausgangswellenform, Echtzeit-Hochspannungswerte und Hauptkreisparameter der Umrichterleistung und Rücklaufparameter, Betriebszustand der oberen Maschine, Echtzeit-Stichprobenschutzsignale,schnelle Schließleistung und sein Wellenformgenerator.

II. Anwendung und Verwendung

• Die Mess- und Steuerungseinheit für eine variable Frequenz-AC-Resonanz-Spannungsprüfschaltung.
• Ersetzen Sie die alte herkömmliche Konsole, um die Effizienz des Hochspannungstests zu erhöhen und die Überwachung und den Schutz während der Resonanz-Widerstandsspannungstests zu verbessern.

III. Hauptelemente der Einheit:

• FKVF-Hostmaschine mit variabler Frequenz-Stromquelle
• Optional Fernbedienrechner mit englischer Prüfsoftware
• Optionale Außensohlen-Notrufsperre
• Verbindungskabelgruppe
• Optional Außenalarmleuchten

IV. Prüfprinzip (z. B. FKVF-300KW)

V. Technische Parameter

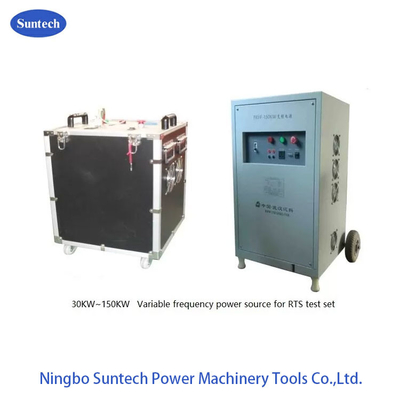

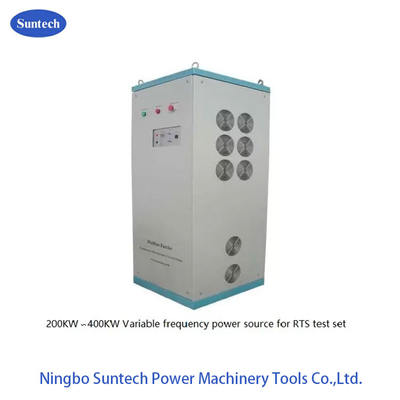

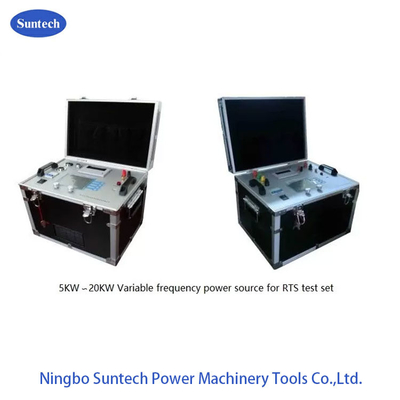

1.Nennleistung: 5 kW, 10 kW, 20 kW, 30 kW, 50 kW, 100 kW,

150 kW, 200 kW, 250 kW, 300 kW,

350KW, 400KW, 500KW optional

2.Eingangsleistung: über 20 kW Spannung 380V ± 10% dreiphasig;

unter 20 kW Spannung 220V±10% Einphasen;

3.Arbeitseingabe Frequenz: 50 Hz/60 Hz

4.Ausgangsspannung: über 20 kW: 0-500V (Eingangsspannung 380V) kontinuierlich einstellbar

unter 20 kW: 0-250V (Eingang 220V) kontinuierlich einstellbar

5.Nennstrom: je nach Modell bestimmt

6.Ausgangswellenform: quadratische Welle

7.Verstellbarer Frequenzbereich: 20 bis 400 Hz

8.Ausgangsfrequenz Auflösung: 0,03 Hz

9.Ausgangsfrequenzinstabilität: weniger als 1%

10.Ausgangsfrequenz-Schrittwert: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11.Ausgangsspannung Auflösung: 0,01 kV

12.Ausgangsspannungsinstabilität: weniger als 1%

13.Ausgangsspannungsstufe: U/45000 voller Bereich

14Dauerbetriebszeit: 60 min, Temperaturanstieg nicht mehr als 45K

15.Arbeitsbedingungen: Temperatur von -10°C bis 40°C

16.Höhe: weniger als < 1000 m

17.Gewicht: weniger als < 20 kg ((5~20 kW);

weniger als < 30 kg ((30 ~ 50 kW);

weniger als < 650 kg ((100 ~ 400 kW);

weniger als < 650 kg ((400 ~ 500KW);

VI. Hauptfunktionen:

• Die Wellenform ist eine quadratische Welle, die durch die Spannung der Pulsbreite geregelt wird.
• Kontinuierliche Überwachung der Spannung im Betriebsprozess, wenn die HV-Spannung schwankt, was durch Schwankungen der Leistungsspannung und der Leistungsfrequenz verursacht wird,Das System wird die Spannung automatisch auf die Einstellspannung einstellen.
• Automatisch Scannen Frequenz, Suche nach Resonanzpunkt. Frequenzbereich 20-300Hz. Sie können manuell Scannen-Frequenzbereich setzen.Der maximale Zeitverbrauch für das Scannen beträgt 2 Minuten (Fullfrequenz-Scannen)Die Frequenzlösung beträgt 0,03 Hz.
• Sie können das Testprogramm einstellen, das Testprogramm kann in 5 Segmente unterteilt werden.
• Wenn bei automatischen Test, können Sie jederzeit in manuellen Steuerungsstatus wechseln, um manuell Frequenz und Spannung zu regulieren
• Automatische Spannungsanzeige, wenn sie ausgeht, automatische Regulierung der Spannung auf die Objektspannung, wenn die Spannung normalerweise schwankt, Warnung bei abnormalen Schwankungen.Benutzer können für praktische Prüfbedingungen arbeiten.
• Echtzeit-Rendering der U-t-Kurve (Volt-Zeit-Kurve) bei Spannungsregelung und Widerstand.
• Echtzeit-Anzeige des Teststatus. Sie können entsprechende Operation nach dem Teststatus
• starke Schutz- und Warnfunktion: Schutz vor Überstrom, Schutz vor Überspannung und Flashover-Schutz, Schutz vor Hochspannung,Software-/Hardware-Zusammenschutzinformation. Stellen Sie sicher, dass die Sicherheit und Formular Bericht Datei zur Überprüfung
• Speichern Sie Testdaten und Formular Testbericht automatisch, können Sie Testbericht in der Zeit drucken und auch Sie können den Bericht speichern und an anderen Orten drucken.
• Daten-Anfrage-Funktion, nach Ihren Bedingungen, um vergangene Testdaten zu erfragen.
