I. Produktbeschreibung:

Der induzierte Spannungswiderstands-Test (IVWT), auch als induzierte Überspannungswiderstandsprüfung,ACSD,ACLD, DVDF bezeichnet, ist einer der wichtigsten dielektrischen Tests von Leistungstransformatoren. Gemäß IEC60076-3-2013IVWT ist notwendig für Routineprüfungen und Annahmeprüfungen bei der Installation eines 110-KV-Stromtransformators..

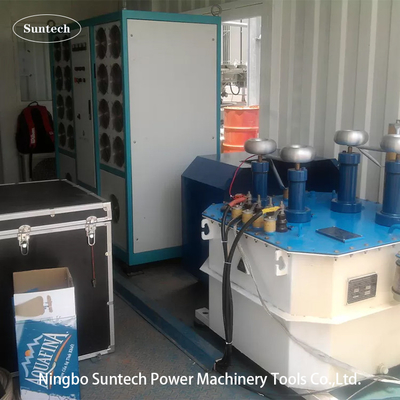

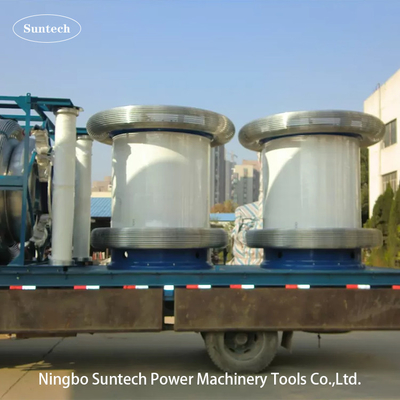

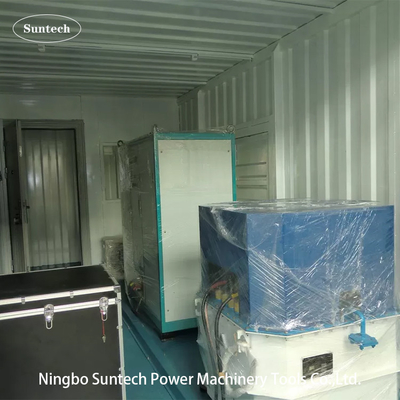

Das FKWJF-300 Non-Partial Discharge Variable Frequency Power Serial Connected ResonanceTest System besteht aus einer nicht-partial-discharge-variablen Frequenzleistung, einem Step-up-Transformator,Kompensationsreaktor und Kapazitätsspannungsspalter. Der Transformator partielle Entladungen, induzierte Widerstandsspannung Testsystem führt die Prüfung in der Art der Induktion.Es wandte Spannung an der LV Seite des Testobjekts und erzeugte die große Erregung Strom durch die Änderung der Frequenz der Testschaltung mit der Anwendung des ParallellresonanzprinzipsDas seriell verknüpfte Resonanztestsystem besteht aus einer variablen Frequenz-Stromquelle, einem Anregungstransformator, einem HV-Reaktor und einem kapazitiven Spannungsdivider.Der Kondensator und der Reaktor des Prüfobjekts bildeten eine serielle ResonanzverbindungDer Spannungsabteil ist in serieller Verbindung mit dem Prüfobjekt und dient zur Messung der Resonanzspannung und dient als Überspannungsschutzsignal.
Die Ausgabe wird über einen Anregungstransformator an einen Serienresonanzkreislauf gekoppelt, um die Anregung zu erzeugen.Die Stromversorgung mit geringer Kapazität ist in der Lage, den 30- bis 60-fachen Leistungsumfang der Stromversorgung zu erfüllen.Dies löste das Problem der schlechten Kapazität der Testleistung vor Ort erheblich.

FKWJF 300KW-Systeme können einphasige+35 KV / 150 Hz~200 Hz Wechselstrom zur Prüfung der Isolationsleistung von Leistungstransformatoren bis 630 MVA/220 kV zwischen den Wendungen der Spulen, Schicht zu Schicht, d. h. geringfügige Isolierung,einschließlich gleichmäßiger und nicht gleichmäßiger Isolierung.

Zusammen mit dem 2- oder 4-Kanal-PD-Analysator und seinem Zubehör kann das Modell FKWJF400KW auch für die Induktionsspannungsprüfung mit Teilentladungsmessung (IVPD) verwendet werden.HV-Teiler und deren Zubehör, kann es auch AC-Anwendungsspannungstest durch LC-Resonanzkreis innerhalb von 20~300Hz durchführen.

II. Hauptmerkmale

• Das Gerät ist sicher und zuverlässig, das alle Arten von Schutz einschließlich Überspannungsschutz, Überstromschutz, Entladung (Ausfall) Schutz integriert,Schutz nach Fehlleistung der Prüfleistung, Nullspannungsschutz, Überhitzungsschutz usw.
• Wenn die Schutzvorkehrungen eingesetzt werden, blockiert die Vorrichtung die Prüfspannungsleistung und schaltet den Strom des Hauptkreislaufs aus, um die Sicherheit des Prüfpersonals, des Prüfobjekts und des Prüfsystems zu gewährleisten.
• Die Bedienung ist einfach und bequem mit einfacher Verbindung.
• Kleine Größe, geringes Gewicht, flexible Handhabung, geeignet für den Einsatz im Feld.
• Es wird mit einer Mikrocomputersteuerung gesteuert, die eine gute Ausgangsstabilität und eine hohe Zuverlässigkeit aufweist.
• Die Verzerrung der Sinuswelle bei hoher Spannungsleistung beträgt weniger als 1%, wodurch das Prüfobjekt nicht beschädigt wird.

III. Prüfrichtlinie

Anmerkung: Die obige Abbildung ist ein Anschlusskreislauf für den induzierten Widerstandsspannungstest und die PD-Erkennung an einen Leistungstransformator.

Bei der PD-Prüfung und der Induktionsspannungstest ist der getestete Transformator einem großen kapazitiven Prüfobjekt ähnlich.Der Kapazitätsreaktionsstrom des Transformators wird durch den Induktionsstrom des Kompensationsreaktors kompensiertDie Variable Frequency Stromversorgung liefert dem gesamten System einen aktiven Verlust und einen kleinen Teil eines reaktiven Verlustes, wobei beide Verluste den Nulllastverlust des elektrischen Transformators bei Prüffrequenz erfüllen.Der Spannungsdivider ist am HV-Ausgangsterminal des Anregungstransformators installiertDie Spannung an der LV- (niedrigspannungs-) Seite des Haupttransformators wird mit einem Spitzenvoltmeter gemessen und die Spannung an der HV-Seite entsprechend dem Spannungsverhältnis des Haupttransformators berechnet.

Die Buschkapazität des Haupttransformators wird als Kopplungskondensator verwendet.

Anmerkung: Die obige Abbildung ist eine Verbindungsschaltung für Wechselstrom mit LC-Resonanzprinzip.

IV. Hauptbestandteile
