Name: PD-Frei-Ac-Resonanztest-Set Teilausladungsprüfgerät nicht mehr als 10 pC
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: FKWJF-Serie
Price: 285,715.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Prüfprinzip: Variable Frequenz-Resonanzkreis

Gebrauch: Induktionsspannung und Teilentladungstest

Designmerkmal: PD-freier Typ, nicht mehr als 10%

Komponente: V/F-Stromquelle, Anregungstransformator, leichterer modularer Testreaktor und Spannungsspalter

Prüffrequenz: 150 Hz 200 Hz oder 20 300 Hz

Arbeitszyklus: 90 Minuten oder 180 Minuten

Testgenauigkeit: Nicht weniger als 1,5%

Ausgangssignal: Gute Sinuswelle

Besonderes für: Prüfung vor Ort für Leistungstransformatoren der UHV-Klasse mit großer Kapazität

Verwendung des Reaktors: In Reihe oder in Parallelverbindung

Prüfstand: Einheitliche Prüfverfahren

Hervorheben:

Ausrüstung für die Prüfung von Teilausladungen von 150 Hz

PD-Frei-Ac-Resonanztest-Set

Variable Frequency Ac Resonant Testset

Grundinformation

Herkunftsort: Ningbo, China

Markenname: Ningbo Suntech Power

Zertifizierung: ISO9001

Modellnummer: FKWJF-Serie

Zahlung und Versand AGB

Verpackung Informationen: Export-Standard-Holzkoffer ohne Fumigation

Lieferzeit: 65 bis 90 Arbeitstage

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 5 Sätze / 2 Monate

Galerie

PD-Frei-Ac-Resonanztest-Set Teilausladungsprüfgerät nicht mehr als 10 pC

Produkt-Beschreibung

PD freier Resonanz Widerstand Spannung Test Set, Transformator induzierte Spannung Widerstand und Teilausladung Test

I. Beschreibung der Erzeugnisse:

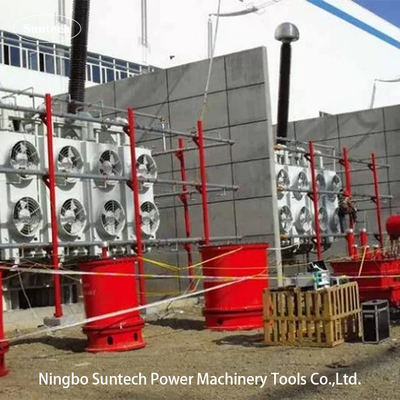

Das Prüfsystem der FKWJF-Reihe wird hauptsächlich für den Feldspannungswiderstand und die Teilentladung von Leistungstransformatoren der Klasse 110KV und höher verwendet. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer .Das System kann auch für die Prüfung von XLPE-Kabeln oder HV-GIS auf große Entfernungen konzipiert werden.Die obigen Bilder sind für Transformator induzierte Spannung widerstehen & partielle Entladung Testsystem von Fanke für die Prüfung für 220KV Leistung Transformator im Feld gemacht.

Der induzierte Spannungswiderstands-Test (IVWT), auch als induzierte Überspannungswiderstandsprüfung,ACSD,ACLD, DVDF bezeichnet, ist einer der wichtigsten dielektrischen Tests von Leistungstransformatoren. Gemäß IEC60076-3-2013IVWT ist notwendig für Routineprüfungen und Annahmeprüfungen bei der Installation eines 110-KV-Stromtransformators..

II. Anwendbare Gegenstände

Transformator mit abgestufter Isolierung von 110 KV
Transformatoren der Klasse 220KV, 500KV, 750KV und 1000KV.
Bei GIS, Transformatoren, Schaltern, Schiebern und Kabeln mit einer Spannung von nicht mehr als 1000 kV kann der Wechselspannungswiderstandsversuch durchgeführt werden, wenn sie mit geeigneten seriellen Resonanz-HV-Reaktoren ausgestattet sind.

III. Zusammensetzung des Systems

PD-freie Schub-Zug-Variable-Frequenz-Stromquelle und Beobachtungs- und Steuerungskabinett,
PD-Freierregungstransformatoren,
Testreaktor zur Verlustkompensation,
Teilentladungsprüfgerät
Kopplungsspannungsdivider
Notwendiges Prüfzubehör

IV. Technische Merkmale

Lineare Leistungsverstärker-Schaltung entworfen, ganze Sinuswellen-Ausgabe, wenig Wellenverzerrung.
Mehrfachschutz umfasst:Schutz gegen Entladungsfehler, Schutz gegen Überspannung, Schutz gegen Ausgangskurzschluss, Schutz gegen Start in Nullposition, Schutz gegen Verstärkungsschleife des Brückenarms,Jede Art der oben genannten Schutzarbeiten, Spannungsausgabe wird sofort blockiert werden, die Hauptschleife Stromversorgung wird abgeschnitten werden, um die Sicherheit des Personals zu gewährleisten,Prüfobjekte und Prüfsystem.
Die Signalquelle des Geräts wird aus einem dedizierten Chip hergestellt, die Ausgangsfrequenzstabilität kann bis zu 0,0001 Hz betragen.und die Ausgangsspannung wird durch einen einzelnen Chip gesteuert, der den Grad der Spannungsinstabilität von weniger als 1% garantiert.
Mit Einstellfunktion von Prüfparametern wie Prüfspannung und -zeit, automatische und manuelle Steuerungsmethoden.
Mit automatischer Spannungsstabilisierungsregelungsfunktion, konstante Spannungsausgabe bei Frequenzregelung innerhalb des Bereichs der gesetzten Spannung.
Optisch gesteuerte, vollständig isolierte HV- und Niederspannungsschaltungen.
Kontinuierlich in einem Prüffrequenzbereich von 20 ∼ 400 Hz einstellbar und mit automatischer Aufsuchfunktion der Resonanzfrequenz.
LCD-Display und mehrere rotierende Maussteuerung, freundliche Mensch-Computer-Schnittstelle, einfach und bequem zum Bedienen und Drahtzeichnen.
Die variable Frequenzstromquelle ist durch ein hochdurchlässiges Magnetmaterial geschützt, das eine starke Störung des elektrischen Feldes verhindert und die Messgenauigkeit und -stabilität gewährleistet.
Diese Vorrichtung kann mit einem speziellen Prüffahrzeug und einem Behälter zusammen ausgestattet werden

V. Allgemeine technische Daten:

1 Kapazität der Stromquelle mit variabler Frequenz: 3kW~450kW ((optional je nach Systemmodell);

2 Nenn-Eingangsspannung: Dreiphasen 380V±10%,50Hz

3 Nenn-Ausgangsspannung des Prüfsystems: Maximal bis 1200KV ((Spezielle Spezifikationen können auf Bestellung erstellt werden)

4 Nennstrom des Prüfsystems: Er kann bestellt werden.

5 Ausgangsprüffrequenz: 20 bis 400 Hz

6 PD-Spiegel selbst: ≤ 5pC unter der Nenn-Ausgangsspannung

7 Ausgangswellenform: Standard-Sinuswelle,Wellenform-Abweichungsfaktor ≤ 1%

8 Grad der Instabilität der Ausgangsspannung: ≤ 1,0%

9 Grad der Instabilität der Ausgangsfrequenz: ≤ 0,05%

10 Geräuschpegel: ≤ 65 dB

11 Dämmungsgrad: Ausgangs-/Eingangs-Endoberfläche ≥ 3kV/AC/1min

12 Arbeitszyklus: ≥ 3 Stunden ((Spezielle Spezifikationen können auf Bestellung erstellt werden)

13 Zulässiger Temperaturanstieg: Dauerbetrieb 3 Stunden bei Nennlast, höchstens 70 K

Anmerkung:Spezielle Spezifikationen können auf Bestellung erstellt werden
