Herkunftsort: | Ningbo, China |
Markenname: | Ningbo Suntech Power |
Zertifizierung: | ISO9001 |
Modellnummer: | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Berechnung der Leistung. |
Min Bestellmenge: | Eine Einheit |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Export-Standard-Holzkoffer ohne Fumigation |
Lieferzeit: | 35~45 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 5 Einheiten/2 Monate |
Gebrauch: | Prüfmaschine für Wärmegeneratoren | Test-Einzelteil: | AC-Hypot-Prüfung und Teilentladungstest |
---|---|---|---|
Prüfspannung: | Nicht mehr als 50 KV | Prüfstrom: | Nicht mehr als 7A |
Prüffrequenz: | 50Hz oder 60HZ | PD-frei: | Nicht mehr als 5% bei 50 kV |
Arbeitszyklus: | 30 Minuten oder auf Bestellung | Testgenauigkeit: | Nicht weniger als 1,0% |
Markieren: | Prüfgeräte für geräuscharme Wärmegeneratoren,Hochgenaue Wärmegenerator Tester,AC-Hochspannungstester 50 Hz |

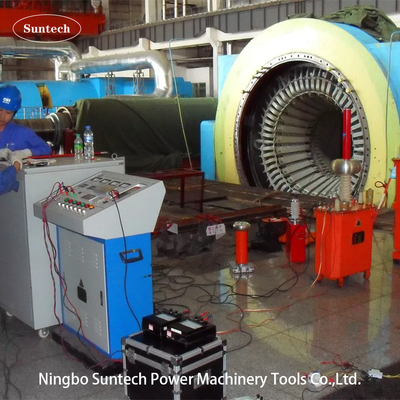

Leistungsfrequenz AC Resonanz Widerstand Spannung Test Set, für Wärmegeneratoren Test
I. Produktbeschreibung:
Nach den einschlägigen Prüfstandards der IEC und der IEEEÜberholung oderNeuer Aufbau des Generators, muss die Statorwicklung des Großkapazität-Wärmeerzeugers AC-Spannungstest durchführenmit einer Leistung von 50 oder 60 HzHäufigkeit.
Der AC-Resonanztest kann als Resonanztestsystem mit variabler Frequenz und variabler Induktivität eingestuft werden.Leistungsfrequenz AC-Resonanz-Widerstandsspannungstest für große Wärmeerzeuger istEine große Kapazitätsausgabe auf das Prüfobjekt kann durch Eingabe einer kleinen Leistung und eines Samll-Layout-Raums durch Verwendung des Satzes erreicht werden.So wird der Test-Set in der Regel für vor Ort AC Widerstand Spannungstest und PD Detektion HV Quelle für Stromerzeuger verwendet.Der Prüfsatzmodell CHX-350KVA/50KV ist für die Prüfung von Wärmeerzeugern der Klasse 600MW und darunter konzipiert und eingesetzt worden.
II. Anwendung
Wärmeerzeuger mit einer Leistung von 600 MW und weniger
100 MW und weniger als hHydraulikgeneratoren
III. Hauptbestandteile:
USE | Name der Komponenten | Typ und Spezifikation | Wie viel? | Jedes Gewicht | Jede Dimension |
1 | Resonanzsteuerungskonsole | Dies ist der Fall. | 1 Stück | 25 kg | 600*360*850 mm |
2 | Elektrische Spannungsregler | DT-50KVA/0~420V | 1 Stück | 300 kg | 600*500*1150 mm |
3 | Aufregungstransformator | CQSB-50kVA/8KV | 1 Stück | 300 kg | 650*650*800 mm |
4 | Reaktor mit variabler Induktivität | CHX ((TL) - 350 kVA/50 kV | 1 Stück | 1000 kg | 950*750*1400 mm |
5 | Spannungsspalter | TRF-50KV | 1 Satz | 5 kg | D170*H850mm |
6 | Spezielles Prüfzubehör | ||||
Anmerkung: Spezielle Anforderungen können auf Bestellung gestellt werden. |
VI. Allgemeine technische Daten:
VI. Funktion
VII.Zubehör
VIII. Verkaufsliste der Anwendungen
USE | Projektname |
Nennleistung des Generators
|
Lieferung eines typischen Modells des Prüfgerätes | Land | Befehl Qty. |
1 | Wasserkraftwerk "Drei Schluchten" | 700 MW Wasserkraftanlage | Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. | China | Zweier |
2 | Wasserkraftwerk Gezhouba | 170 MW Wasserkraftanlage | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | China | Zweier |
3 | Wasserkraftwerk Xiluodu | 770MW Wasserkraftanlage | Die Leistung wird durch die Wärme ausgeschaltet und die Wärme wird in der Wärme verringert. | China | Zweier |
4 | Wasserkraftwerk Xiangjiaba | 800 MW Wasserkraftanlage | Die Leistung wird durch die Leistungskapazität des Geräts ermittelt, die für die Berechnung der Leistung erforderlich ist. | China | Zweier |
5 | Wasserkraftwerk Wudongde | 850 MW Wasserkraftanlage | Die Leistung ist in der Tabelle 1 angegeben, wenn die Leistung in der Tabelle 1 angegeben ist. | China | Zweier |
6 | Wasserkraftwerk Baihetan | 1000 MW Wasserkraftanlage | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | China | Zweier |
7 | Wasserkraftwerk SON LA | 400 MW Wasserkraftanlage | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | Vietnam | 1 Satz |
IX. Wahlmodell
Modell | Nennspannung | Nennstrom | Nennleistung | Anwendung für Turbinengeneratoren oder Wärmeenergiegeneratoren |
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgungsspanne. | 50 KV | 5A | 250 KVA | Für Generatorstator mit einer Leistung von 300 MW und weniger |
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Berechnung der Leistung. | 50 KV | 7A | 350 KVA | Für Generatorstator mit einer Leistung von 600 MW und weniger |
Die Prüfungen werden in der Regel von der Kommission durchgeführt. | 50 KV | 12A | 600 KVA | Für Generatorstator mit einer Leistung von 1000 MW und weniger |
Spezielle Anforderungen können auf Bestellung gestellt werden. |
X. Prüfstandarttabelle aus IEC60034-1:2017 Drehmaschinen - Teil 1 :Klassifizierung und Leistung
