Behälter-Typ HV-Prüfgerät mit Resonanz-Schnell-Hochspannung-Prüfsystem

Variable Frequenz Resonanz Widerstand Spannung Test Set, Behälter Typ HV Test Set mit Resonanz, schnelle Prüfung

I. Anwendung:

Das Serienresonanztestgerät im Behälter-Stil CHX-(JZ befestigt alle Prüfgeräte des Serienresonanztestgeräts in mehreren Behältern.Integrationsplanung von Beobachtungs- und Steuerungskabinett und kompletter Prüfgeräte,Verbindung von Prüfleitung und Stromverteilkasten zielt auf Klippertransport, schnelle Verbindung für den Test,für die Wartung und Installation der Prüfgeräte geeignet, die die Arbeitsintensität erheblich reduzieren und für den Feldbetrieb geeignet sind

II. Anwendungsbereich

• Transformator induzierte Widerstandsspannung und PD-Test.
• Prüfung der Kalibrierung des CVT der Klasse 500 KV und darunter;
• Wechselstromhypotest für HV CT/Schalter/Bushing der Klasse 220KV und darunter
• Wechselspannungstest für GIS, GIL und Kabel der Klasse nicht mehr als 220 KV

III. Lösungsarten

• Behälter-Stil 220kv Transformator Spannung widerstehen und komplette Ausrüstung der Teilentladungstest
• Behälter-Stil 220kv Hochspannungs-GIS-Resonanztestgeräte mit variabler Frequenz.
• Hochspannungs-Exlpe-Kabel mit variable Frequenz-Resonanztestgeräte im Behälter-Stil.
• HV-Transformator im Container-Stil, CVT-Feldkalibriergeräte.

Hinweis:Ein Teil davon kann aufgrund der Größe der Ausrüstung als hydraulisches elektrisches Teleskop konzipiert werden.

Einige Teile von Testern können mit Kompatibilität konzipiert werden

IV. Grundlegende Anordnung der Behälter

• Beobachtungs- und Kontrollraum: beinhaltet Beobachtungs- und Steuerungseinheit, z.B. Steuerungskabinett oder Computer, Spitzenwertzähler, Teilentladungsinstrument usw.
• Integrationszone der HV-Prüfgeräte: einschließlich variabler Frequenz-Stromquelle ((Teilentladung oder allgemeine),HV ((Teilentladung) Erregungstransformator,HV-Prüfreaktoren,HV-Kapazitätsspannungsdivider.
• Stromverteilungseinheiten:Bezieht Blitz,Klimaanlage des Kontrollraums, Stromverteilungsschleife des Beobachtungs- und Kontrollraums ein.
• Lagerbezirk der Prüfvorrichtung:Behält Lager von externen Prüfverbindungsleitungen, Anschlüssen und Werkzeugen für die Prüfung und Montage.

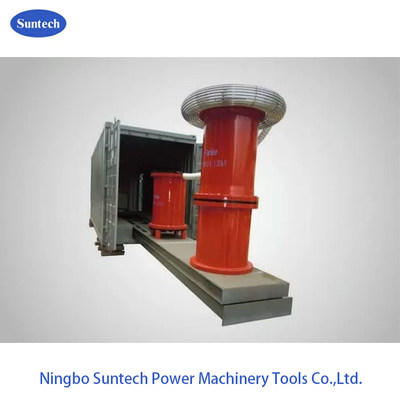

• Elektrische hydraulische Antriebsplatte kann für einige Teile der Spezifikation verwendet werden, so dass die Vorrichtung in HV-Zonen ausstrecken oder zurück in die Kabine automatisch bewegen

V. Technische Merkmale und Vorteile

• Sehr verbesserte Effizienz der Feldversuche
• Integrierte Konstruktion des Beobachtungs- und Kontrollschranks und des kompletten Prüfgeräts.
• Die Problematik der Erwärmung, Vibration und Verlustentwicklung durch ein völlig neues Konzept
• Bequem zum Heben und Befördern
• Sie ist durch Luftdruck versiegelt, wodurch sie wasserdicht, regendicht und warm bleibt.
• Spezielle Bedienung und Ort für das Instrument, zweidimensionale hydraulische Antivibrationsvorrichtung, verhindern Schäden des Instruments im Prüftransport.
• Bei der Konzeption von HV-Ausrüstung und Behälter wurde ein ausreichender Sicherheitsabstand zur Isolierung berücksichtigt.
• Das Prüfgerätsystem und die Konfigurationsparameter des Behälters können anhand der Proben des Kunden ausgewählt werden.
• Elektrischer Antrieb des Reaktors, wenn er mit einer hydraulischen Schub-Einheit ausgestattet ist und die Bewegung sanft und stabil ist, ohne Stagnation und Schwingung, um die Handhabungszeit der Antriebseinheiten zu vermeiden.
• Generator und Kabel Steuerung Gerät ist auch ausgewählt werden kann

VI. Hauptbestandteile:

• HV-Testreaktorgruppe
• Stromquelle mit variabler Frequenz
• Aufregungstransformator
• Spannungsspalter
• Kleiner Betriebs- und Kontrollbehälter
• Ein Standardcontainer für die HV-Prüfzone
• Testzubehör und so weiter.
