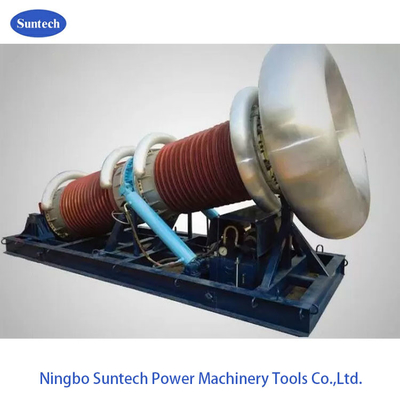

Variable Induktivität AC-Resonanztestsystem Hydraulischer Typ für HV-GIS oder CVT

IV. Feststehen und Recycling Abbildung

1.Multi-Tap-Konstruktion für beide Reaktoren, die die Leistungsfrequenz-Hochspannungsausgabe erfüllen kann, die durch Feldkalibrierung für eine CVT unter 50 Hz erforderlich ist.
2.Verknüpfung mit einer Stromquelle mit variabler Frequenz, um den Wechselspannungstest für elektrische Geräte wie GIS, Brecher,
Gegenseitiger Induktor, Isolatorbereich von 110KV bis 500KV.

• Schnelles Recycling oder Stehen des HV-Generatorteils (Testreaktoren und Anregungstransformator) durch elektrohydraulische Anlagen ohne Verwendung der Hebeanlage,Reduzieren Sie die Arbeitsintensität und verbessern Sie die Effizienz der Prüfungen■ die Transporthöhe der Prüfgeräte leicht zu vermeiden;
• Integrierte Innenauslegung für den PD-freien Hochspannungstestreaktor und den Anregungstransformator, um den Layout-Raum des Prüffeldes zu sparen;
• Adoptiert Silikon-Dachrüstung für Isolationsmaterialien der Hülle des HV-Generatorteils, verringert die Höhe und optimiert Volumen & Gewicht
• des Teils;
• Spezielle Container-Fundament verwendet, um leicht zu realisieren, Fahrzeug-montiert Transport; Adoptiert elektro-hydraulische Ausrüstung mit großer Schubkraft und heben sanft aus Beweglichkeit und ohne Schaukeln;
• Das System kann zusammen mit einem bestimmten Prüffahrzeug ausgestattet werden (optional)

VI. Allgemeine technische Daten:

Nennkondensator: 400 KVA ¥ 1000 KVA
Nennspannung: 400KV 800KV
Nennstrom: 1A ∼ 2A
Betriebsleistung: Einphasenversorgung 380V,50Hz/60Hz
Wert des Systemqualitätsfaktors: Q ≥ 50
Arbeitszyklus und Temperaturanstieg: nach 15 Minuten Nennbetrieb steigt die Wickeltemperatur ≤ 65K
Geräusche: ≤ 65 dB
Höhenlage: ≤ 3000 m
Umgebungstemperatur: -25°C ~45°C,Relative Luftfeuchtigkeit ≤ 90%,keine Kondensation
Größe: siehe Abbildung

VI.Zubehör

• Zubehörbox für die Lagerung von Zubehör
• Eintrittskabel der Stromquelle
• Ausgangskabel der Stromquelle
• Verbindungskabel zwischen Anregungstransformator und Spannungsregler
• Verbindungskabel zwischen Anregungstransformator und Steuerungskonsole
• Erdungskabel für das System
• HV-Ausgangsleitungen des Reaktors
• HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
• HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
• Hydraulische Plattform
• Corona-Ring für Testreaktor und Trennvorrichtung
• Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.

VII. Sonstiges typisches Modell
