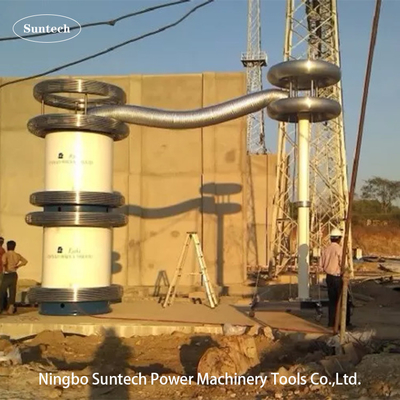

Variable Frequency Resonant Widerstand Spannungstestreaktor für lange HV XLPE Kabel
I. Anwendung:
Der Hochspannungstestreaktor ist ein HV-Booster oder -Generator im variablen Frequenzresonanz-Widerstandsspannungskreis, er hat eine große Kapazität und HV für ein Stück mit höherem Qualitätsfaktor-Ausgabe.Es ist speziell für die Prüfung von Hochspannungskabeln XLPE mit längerer Entfernung .
Die Firma Fanke kann das Design abschließen und die Ware nach den Anforderungen des Kunden herstellen.
Der Testreaktor kann für jedes Stück mit einer Nennspannung von 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV hergestellt werden.Nennstrom jedes HV-Reaktors kann 1~5A betragen,10A,15A,20A,25A,30A
II. Prüfprinzipielfigur:
VF: Stromversorgungsquelle mit variabler Frequenz, die als Steuerungs- und Messteil in der Prüfschaltung dient.
T: Anregungstransformator, der die Anregungsspannung für den HV-Prüfreaktor liefert
L: Prüfreaktor, der eine Resonanzinduktivität im LC-Schaltkreis aufweist und die Prüfspannung erzeugt
Cx: Geprüfte Ausrüstung
MOA1: Blitzschutz ist ein Schutzteil des Erregungstransformators
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm)) der HV-Spannungsmessteil ist
III. Allgemeine technische Daten:
IV.Zubehör
V. Typisches Modell von Prüfreaktoren
1 Optionales Modell für das XLPE-Kabel der Klasse 132KV bei Spannungsprüfung vor Ort
| Modell | Nennspannung | Nennstrom | Nennleistung | Maximaler Einsatz |
| Die Leistung ist in der Tabelle 1 angegeben. | 155 KV | 5A | 775 KVA | 132 kV Kabel≤1km |
| Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. | 155 KV | 10A | 1550 KVA | 132 kV-Kabel≤2km |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. | 155 KV | 15A | 2325 KVA | 132 kV-Kabel≤3km |
| Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. | 155 KV | 20A | 3100 KVA | 132 kV Kabel≤4km |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. | 155 KV | 25A | 3875 KVA | 132 kV-Kabel≤5km |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 155 KV | 50A | 7750 KVA | 132 kV Kabel≤10 km |
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 155 KV | 80A | 12400 KVA | 132 kV-Kabel≤ 16 km |
| Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. | 155 KV | 100A | 15500 KVA | 132 kV-Kabel≤20 km |
| Spezielle Anforderungen können auf Bestellung gestellt werden. | ||||
Anmerkung: Versuchtes Kabelspannungsklasse ≤ 132kV, 0,25uF/km
2 Optionales Modell für das XLPE-Kabel der Klasse 230KV bei Spannungsprüfung vor Ort
| Modell | Nennspannung | Nennstrom | Nennleistung | Maximaler Einsatz |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. | 255 KV | 8A | 2020 KVA | 220~230kV-Kabel≤1km |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 255 KV | 16A | 4080 KVA | 220~230kV-Kabel≤2km |
| Die Leistung ist in der Tabelle 1 angegeben, wenn die Leistung in der Tabelle 1 angegeben ist. | 255 KV | 24A | 6120 KVA | 220~230kV-Kabel≤3km |
| Einheit für die Bereitstellung von elektrischen Antrieben | 255 KV | 32A | 8160 KVA | 220 bis 230 kV Kabel ≤ 4 km |
| Die Prüfungen werden in der Regel von der Kommission durchgeführt. | 255 KV | 40A | 10200 KVA | 220~230kV-Kabel≤5km |
| Einheit für die Bereitstellung von elektrischen Antrieben | 255 KV | 80A | 20400 KVA | 220 bis 230 kV-Kabel≤10 km |
| Die Prüfungen werden in der Regel von der Kommission durchgeführt. | 255 KV | 100A | 25500 KVA | 220 bis 275 kV Kabel≤ 12,5 km |
| Spezielle Anforderungen können auf Bestellung gestellt werden. | ||||
Anmerkung: getestete Kabelspannungsklasse ≤ 230 kV, 0,25 uF/km
3 Optionales Modell für das XLPE-Kabel der Klasse 330KV bei Spannungsprüfung vor Ort
| Modell | Nennspannung | Nennstrom | Nennleistung | Maximaler Einsatz |
| Bei der Ausführung der Prüfungen sind die folgenden Anforderungen zu beachten: | 350 KV | 10A | 3500 KVA | 330 kV-Kabel≤1km |
| Die Leistung ist in der Tabelle 1 angegeben. | 350 KV | 20A | 7000 KVA | 330 kV-Kabel≤2km |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. | 350 KV | 30A | 10500 KVA | 330 kV-Kabel≤3km |
| Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. | 350 KV | 40A | 14000 KVA | 330 kV-Kabel≤4km |
| Die Leistung ist in der Tabelle 1 angegeben. | 350 KV | 60A | 21000 KVA | 330 kV-Kabel≤5km |
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 350 KV | 80A | 28000 KVA | 330 kV Kabel≤10 km |
| Spezielle Anforderungen können auf Bestellung gestellt werden. | ||||
Anmerkung: Versuchtes Kabelspannungsklasse ≤ 330kV, 0,25uF/km
4 Optional ein anderes Modell für langes XLPE-Kabel bei Spannungsprüfung vor Ort
| Modell | Nennspannung | Nennstrom | Nennleistung |
Anwendung (Ab 20 Hz) |
| Die in Absatz 1 genannten Anforderungen gelten für die Bereitstellung von elektrischen Anschlussleitungen. | 130 KV | 10A, 20A | 1300 KVA | Für U0=64KV und unterhalb des Kabels |
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 150 KV | 10A, 20A | 3000 KVA | Für U0=87KV und unterhalb des Kabels |
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 250 KV | 20A, 40A | 10000 KVA | Für U0=127KV und unterhalb des Kabels |
| Die Leistung ist in der Tabelle 1 angegeben. | 250 KV | 20A, 80A | 20000 KVA | Für U0=127KV und unterhalb des Kabels |
| Die Leistung ist in der Tabelle 1 angegeben. | 350 KV | 20A, 60A | 21000 KVA | Für U0=230KV und unterhalb des Kabels |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Berechnung der Leistung. | 350 KV | 20A, 80A | 42000 KVA | Für U0=230KV und unterhalb des Kabels |
| Spezielle Anforderungen können auf Bestellung gestellt werden. | ||||
Anmerkung: Die Prüfspannung des XLPE-Kabels wird als 1,7 U betrachtet.0
5 Optionales Modell für Kabel der Klasse HV oder EHV und GISAC-Hypotest vor Ort
| MOdel | Nennspannung | Nennstrom | Nennleistung |
Anwendung (Ab 20 Hz) |
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 130 KV, 260 KV | 20A@130KV | 2600 KVA |
Für U0=64KV-Kabel Für GIS der Klasse 72,5 KV |
| 10A@260KV |
Für U0=127KV Kabel Für GIS der Klasse 145 KV |
|||
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 150 KV, 300 KV | 60A@150KV | 9000 KVA |
Für U0=87KV-Kabel Für GIS der Klasse 72,5 KV |
| 30A@300KV |
Für U0=160KV Kabel Für GIS der Klasse 170 KV |
|||
| Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel. | 250 KV, 500 KV | 40A@250KV | 10000 KVA |
Für U0=127KV Kabel Für GIS der Klasse 145 KV |
| 20A@500KV |
Für U0=290KV-Kabel Für GIS der Klasse 362KV |
|||
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 250 KV, 500 KV | 80A@250KV | 20000 KVA |
Für U0=127KV Kabel Für GIS der Klasse 145 KV |
| 40A@500KV |
Für U0=290KV-Kabel Für GIS der Klasse 362KV |
|||
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | 350 KV, 700 KV | 60A@350KV | 21000 KVA |
Für U0=190-KV-Kabel Für GIS der Klasse 170 KV |
| 30A@700KV |
Für U0=290KV-Kabel Für GIS der Klasse 550 KV |
|||
| Spezielle Anforderungen können auf Bestellung gestellt werden. | ||||
VI. Prüfstandardstabelle für XLPE-Kabel gemäß IEC 60840:2011 und IEC 62067:2011 vor Ort
VII. Standardtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203:2011 für HV-GIS
