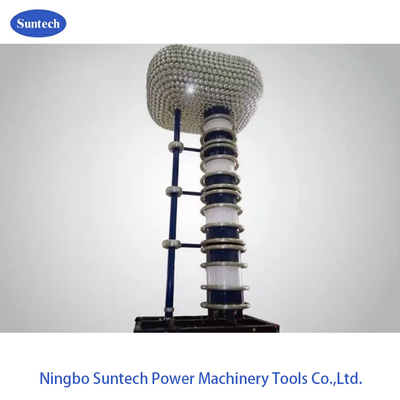

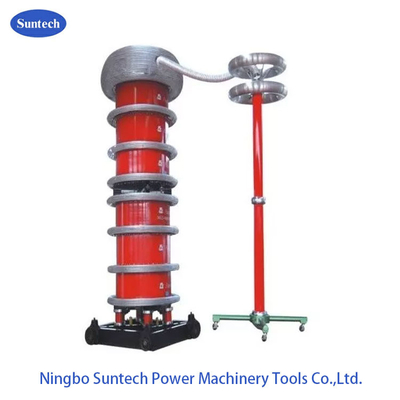

Leistungsfrequenz-AC-Resonanztestsystem für EHV-CVT- und CB-Rutinetests

V. Allgemeine technische Daten:

1. Modus des Resonanzkreises: Serienresonanz mit variabler Induktivität
2. Systemmodell: auf Bestellung
3. Eintrittsstromversorgung: 380 ± 10% ((einphasige),50Hz/60Hz
4. Nennleistung: auf Bestellung
5. Nennleistung Spannung: nicht mehr als 800KV
6. Nennstrom: auf Bestellung
7. PD-Spiegel selbst: nicht mehr als 10 pC
8. Reg. Frequenzbereich: 50/60 Hz
9. Ausgangsspannungswellenform: reine Sinuswelle
10. THD der Ausgangswellenform: ≤ 1%
11. Isolationsgrad: unter 1,1 mal und bei 1 min, normal
12. Arbeitszyklus: 30 Minuten unter Nennbetrieb;
13. Qualitätsfaktor des Prüfsatzes selbst: Q≥30;
14. Temperaturanstieg: weniger als 65 K bei Nennstrom 30 Minuten;
15. Geräuschpegel: Höchstens 65 dB
16. Struktur des Reaktors: mit Öl eingetaucht, Eisenbehälter, einstellbare Induktivität

1. Reaktive Leistung vollkompensiert, die Leistung der Ausrüstung und Leistung ist nur weniger als 1/10 der gemessenen Ausrüstung; mit kleinerer Volumen und leichter im Vergleich zu den Ausrüstungen der gleichen Kapazität.
2. Mit großer Leistungskapazität und geringer Leistungskapazität, geringen Kosten, einfach zu bedienen und sicher zu halten.
3. Typischer Stromfilterkreis, die Ausgangsspannungsverzerrung (THD) ist sehr gering
4. Der Kurzschlussstrom nach einem Flashover oder einem Ausfall beträgt nur weniger als 1/10 (1/Q) des gemessenen Stroms und kann den Schaden an dem Fehlerpunkt nach dem Ausfall wirksam verhindern.
5. Automatische Auslösung des Bogen nach Flashover, es ist ein langer und stabiler Prozess, um die serielle Resonanzspannung wiederherzustellen, sicher.

VII. Funktion

1. Fernbedienungs- und Anzeigeteil für die Eisenkernlücke des Reaktors:Im Reaktor ist ein Spaltsensor installiert, der die Eisenkernlücke direkt auf der Konsole ablesen kann, um den Betrieb zu steuern.
2. Automatische Abschaltfunktion, wenn die Standzeit abgelaufen ist:Das System schaltet automatisch ab, wenn die Zeit abgelaufen ist.
3. Null-Position schließen, Null-Start-Step-up-Funktion:Wenn der Spannungsregler nicht in der Nullposition ist, kann der HV-Ausgangsknopf nicht geschlossen werden.
4. Überstromschutz:Das System ist mit einem Überstrom-Relee, das eine hohe Störungshemmung, schnelle Wirkung und Schutz gegen Überstromschäden aufweist.
5. Überspannung und Prüfobjekt-Blitzüberschützende Funktionen:Dieses System schützt das Prüfobjekt vor Überspannung und Überspannung. Es ist schnell, stabil und zuverlässig, überwindet die Instabilität,große Diskretion und unbequeme Anpassung der Schutzspannung von Kugel-LückeDie Einstellung des Überspannungsschutzes erfolgt durch manuelle Einstellung, digitale Anzeige, die direkt, bequem und genau ist.Der Flash-Over-Schutz zeigt die Unfallvarianz der Ausladungssignalverzögerung, vergleicht es mit dem Basissignal und bestimmt es. Es ist von hoher Genauigkeit und vermeidet mögliche Fehlbewegungen durch zufällige Varianz der steigenden Verzögerung.
6. Echtzeitüberwachungsfunktion für Prüfdaten:Es kann die HV-Seitenspannung, den Strom und die LV-Seitenspannung, den Strom überwachen, wodurch der Teststatus direkter angezeigt wird.
7. Digitale Anzeige von Schaltkreisresonanz und Sperrfunktion, wenn sie nicht von Resonanz und Steigerung ist:
8. Es kann direkt den Resonanzstatus des Systems nach Leistungsfaktor anzeigen. Wenn sich das System nicht am Resonanzpunkt befindet, muss es die Schließtaste drücken, um zu erhöhen.,Lassen Sie den Schließknopf los, klicken Sie auf den Step Up/Down-Knopf, um nach oben oder unten zu gehen.
9. NotfallstoppWenn während der Prüfung abnormale Bedingungen auftreten, schalten Sie diesen Schalter ein.Der Hauptstrom wird sofort abgeschaltet, um die Sicherheit des Testpersonals und der Ausrüstung zu schützen..

VIII.Zubehör

• Zubehörbox für die Lagerung von Zubehör
• Verbindungskabel der Steuerungskonsole und des Spannungsreglers
• Anschlusskabel von Spannungsragulatoren und Spannungstransformatoren
• Ausgangskabel von Antriebstransformatoren
• Erdungskabel für das System
• Parallele Kabel des Reaktors
• HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
• HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
• Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.

IX. Wahlmodell
