380V Wechselstrom-Resonanztestsystem Leistungsfrequenz Resonanz intelligente Steuerungseinheit

Produktdetails:

Herkunftsort:	Ningbo, China
Markenname:	Ningbo Suntech Power
Zertifizierung:	ISO9001
Modellnummer:	Die Serien CHX-(L)

Zahlung und Versand AGB:

Min Bestellmenge:	Eine Einheit
Preis:	Negotiable
Verpackung Informationen:	Export-Standard-Holzkoffer ohne Fumigation
Lieferzeit:	45-65 Arbeitstage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	4 Einheiten/2 Monate

Kontakt

Ausführliche Produkt-Beschreibung

Gebrauch:	Mess- und Steuerungseinheit für Stromfrequenz AC-Resonanz-Widerstandsspannung-Prüfkreis.	Vorteil:	Beste Schutzvorkehrungen und Überwachungsfunktionen
Operationsweise:	Doppelsteuerung, Computersteuerung oder manuelle Tastensteuerung	Speziell für:	Ersetzen Sie die alte traditionelle Konsole, um die Effizienz zu erhöhen
Max.Steuerungsspannung:	Keine Begrenzung, nur Befehl	Max.Steuerstrom:	Keine Begrenzung, nur Befehl
Testgenauigkeit:	Nicht weniger als 1,5%	Stromversorgung:	380 V, 50/60 Hz, Einphasen
Markieren:	380 V Wechselstrom-Resonanzsteuerungseinheit , Intelligente Steuerungseinheit mit Leistungsfrequenzresonanz , PLC Wechselstromresonanztestsystem

Leistungsfrequenz AC Resonanz Widerstand Spannung Test Set, Leistungsfrequenz Resonanz Intelligente Steuerungseinheit

I. Produktbeschreibung:

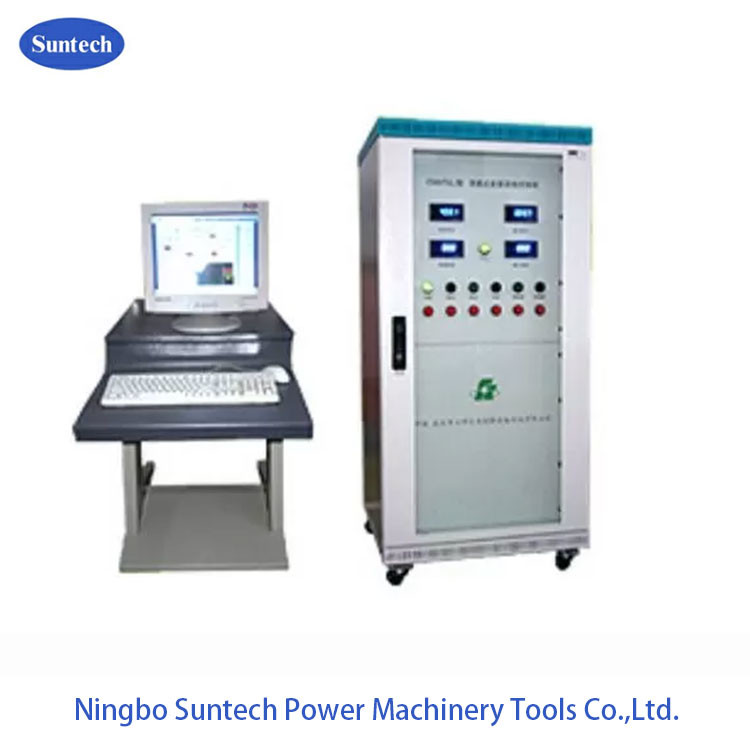

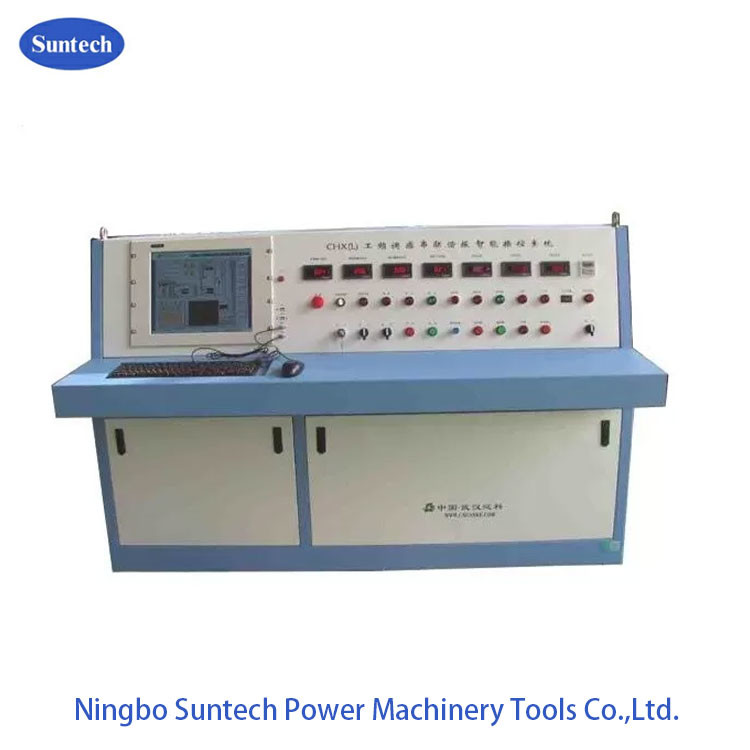

Intelligentes Leistungsfrequenz-Resonanzsteuerungssystem der Serie CHXT (L), basierend auf dem manuellen Steuerungssystem, durchgeführt vom IPC mit PLC-Steuerung, Einstellung des Betriebs, Steuerung,Überwachung und Schutz in einem intelligenten Steuerungssystem.

Kombiniert mit der Leistung Frequenz Reihe Resonanzsystem kann dieses System vollständig automatische Fertigstellung AC Spannung widerstehen Test zu verschiedenen Erzeugungseinheiten, Montage Kondensator, Stromkabel und GIS,CT, Isolatoren, Isolationswerkzeuge, Busbar usw. bei den Herstellern von Energieausrüstungen

II. Anwendung und Verwendung

Die Mess- und Steuerungseinheit für die Leistungsfrequenz-Wechselstrom-Resonanz-Spannungsprüfschaltung.
Ersetzen Sie die alte herkömmliche Konsole, um die Effizienz des Hochspannungstests zu erhöhen und die Überwachung und den Schutz während der Resonanz-Widerstandsspannungstests zu verbessern.

III. Hauptelemente der Einheit:

Intelligente Resonanzsteuerung
Elektrische Spannungsregler
PLC-Computer (eingebettete oder externen Layout-Konstruktion, optional)
Verbindungskabelgruppe
Außenalarmleuchten

IV. Hauptfunktionen:

1Perfekte Manipulationsfunktion:

Programmierbare automatische Prüffunktion
Auto-Resonanzpunktsuche
Funktion zur Nachverfolgung von Resonanzpunkten während des Aufstiegs
HV-Begrenzungsfunktion
Spurenfunktion während der Spannungswiderstandsfunktion
Manuelles Eingreifen jederzeit während der automatischen Prüfung
Variable Steuereinstellung der Steigergeschwindigkeit mit einer Geschwindigkeitsspanne von 2~5Kv/s

2. Datummessung und Anzeigefunktion

Anzeigeobjekte:

1 Leistungsspannung, Strom;

2 Ausgangsspannung, Spannungsregelungsstrom;

3Spannung der HV-Seite;

4 Freiraum des Eisenkerns;

5 Q Wert;

6 COSø Wert Harmonischer Grad;

7u→t Kurve.

3Selbstkontrolle für den tatsächlichen Status und die Anzeigefunktion

Die Anzeige der eigenen Manipulation soll dem Benutzer die Überwachung erleichtern. Während des Tests wird die Laufsituation automatisch von der SPS überwacht, und sobald ein Fehler auftritt, wird sie zur Bearbeitung gestoppt.

4. Schutzfunktion

Isolierung der Glasfaserkommunikation
Flashover-Schutz
Überspannungsschutz
HV-Probenahme Verlust des Schutzes
HV-Beschränkungsschutz
Notbremsschutz

5.Datenverwaltungsfunktion

Eine flexible und einfache Suche erleichtert es Benutzern, den Status des Testobjekts anhand von Historiedaten zu beurteilen und die Datei des Testobjekts zu erstellen.

V. Allgemeine technische Daten:

Modus des Resonanzkreises: Serienresonanz mit variabler Induktivität
Systemmodell: auf Bestellung
Eintrittsstromversorgung: 380 ± 10% ((einphasige),50Hz/60Hz
Nennleistung: auf Bestellung
Nennleistung Spannung:auf Bestellung
Nennstrom: auf Bestellung
Reg. Frequenzbereich: 50/60 Hz
Ausgangsspannungswellenform: reine Sinuswelle
THD der Ausgangswellenform: ≤ 1%
Isolationsgrad: unter 1,1 mal und bei 1 min, normal
Arbeitszyklus: 180 Minuten unter Nennbetrieb;
Geräuschpegel: Höchstens 65 dB
Struktur des Reaktors: mit Öl eingetaucht, Eisenbehälter, einstellbare Induktivität

VI. Funktionsbeschreibung

Fernsteuerung und Anzeigefunktion für die Eisenkernlücke des Reaktors:Der Spaltsensor ist im Reaktor installiert und liest die Eisenkernlücke direkt auf der Konsole ab, um den Betrieb zu steuern.Der Abstandsbegrenzungsschalter und die Anzeige sind ebenfalls installiert.
Automatische Abschaltfunktion, wenn die Widerstandszeit abgelaufen ist:Withstanding-Timing verwendet einen digitalen Timer.
Null-Position schließen, Null-Start-Schritt-up-Funktion:Mit Null-Limitationsfunktion. Wenn der Spannungsregler nicht in Null-Position ist, kann die HV-Ausgangsknopf nicht geschlossen werden,Das System wird von null aufgerüstet..
Überstromschutz:Das System ist mit einem Überstromrelais ausgestattet, das eine hohe Interferenzsicherung, schnelle Wirkung und einen Schutz des Prüfobjekts gegen Überstromschäden bietet.
Überspannungs- und Flashover-Schutzfunktionen für Prüfobjekte:Dieses System umfasst eine elektronische Überspannungs- und Flashover-Schutzplatte, die das Prüfobjekt vor Überspannung und Flashover schützt.Es ist schnell., stabil und zuverlässig, überwindet die Instabilität, große Diskretion und unbequeme Einstellung der Spannung für den Schutz der Kugelöffnung.Digitale AnzeigeDer Flash-Over-Schutz nimmt die Unfallvarianz der Ausladungssignalabfallverzögerung, vergleicht sie mit dem Basissignal und ermittelt sie.Sie ist sehr präzise., so daß ein möglicher Fehler bei der Bewegung durch eine Unfallvarianz der steigenden Verzögerung vermieden wird.
Echtzeitüberwachungsfunktion für Prüfdaten:Die Überwachung der HV-Seitenspannung, des Stroms und der LV-Seitenspannung, des Stroms ist möglich, um den Prüfstatus direkter zu sehen.
Digitale Anzeige von Schaltkreisresonanz und Sperrfunktion, wenn sie nicht von Resonanz und Steigerung ist:
Es kann direkt den Resonanzstatus des Systems nach Leistungsfaktor anzeigen. Wenn sich das System nicht am Resonanzpunkt befindet, muss es die Schließtaste drücken, um zu erhöhen.,Lassen Sie den Schließknopf los, klicken Sie auf den Step Up/Down-Knopf, um nach oben oder unten zu gehen.
Notbremsstopp:  Einschalten  Notbremsschalter: Sobald während des Prüfverlaufs abnormale Bedingungen auftreten, diesen Schalter einschalten.Der Hauptstrom wird sofort abgeschaltet, um die Sicherheit des Testpersonals und der Ausrüstung zu schützen..
