Unterirdischer Kabel-Identifikator-Verfolgungstester, Kabelfehler-Test-Set, Kabelverfolgungstester
I. Anwendung:

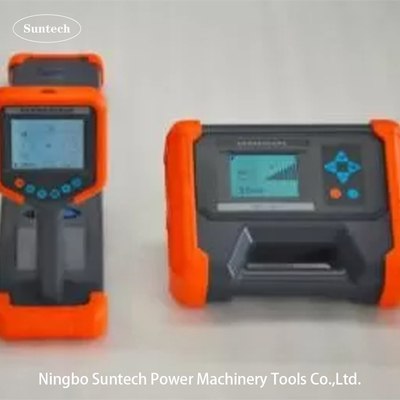

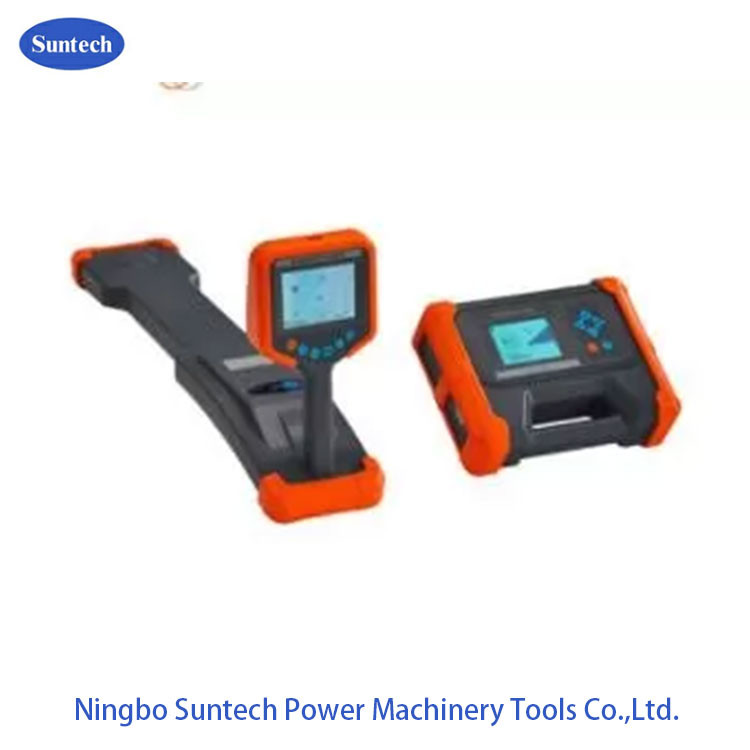

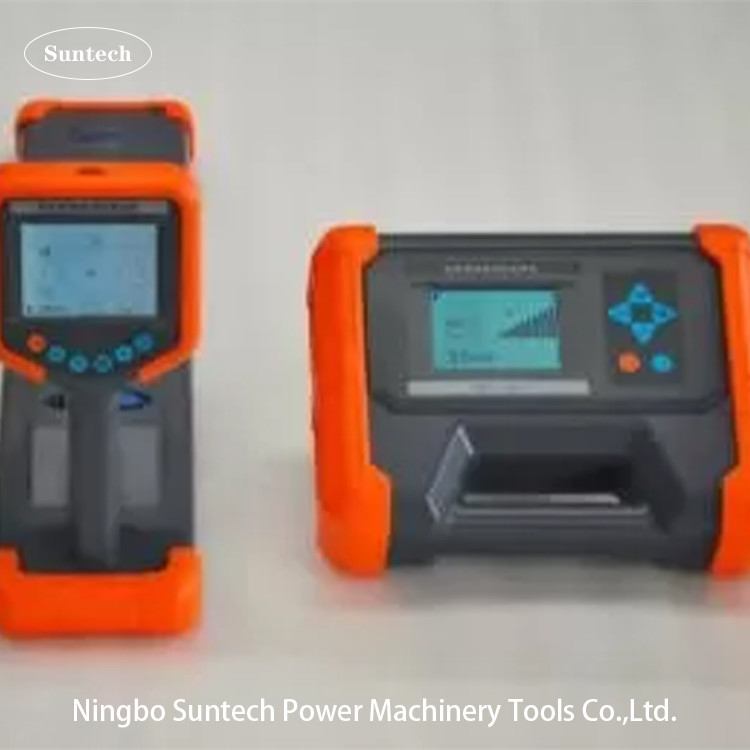

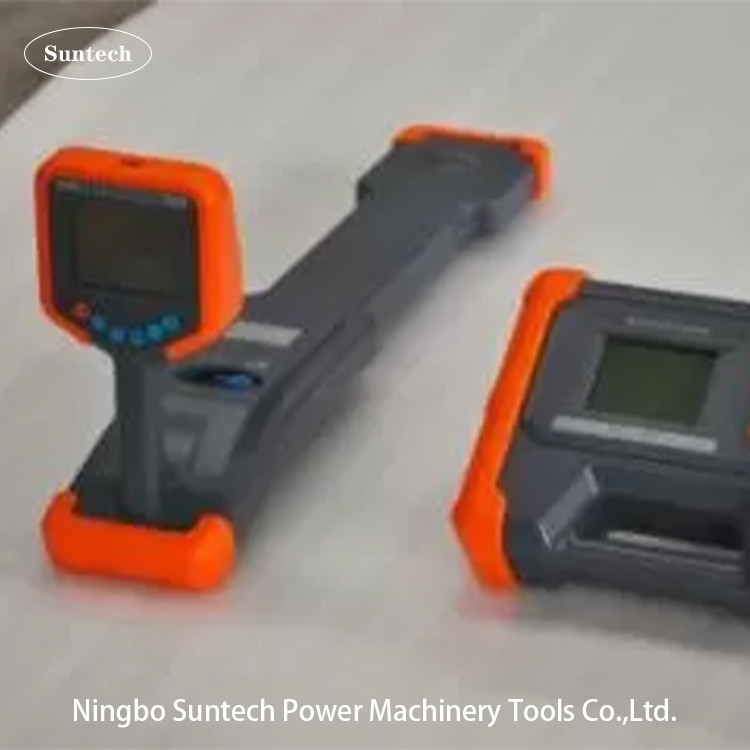

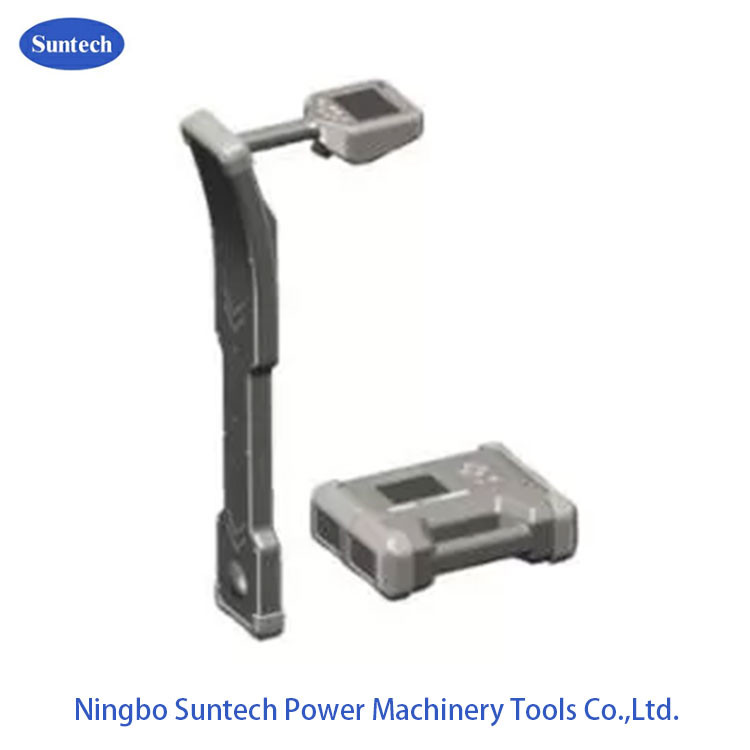

CTT1000 ist ein leistungsfähiges System zur Erkennung von Metallleitungen im Untergrund, das aus Signaltransmittern und -empfängern besteht.Rohrleitungsübersicht und Tiefenmessung von Metallleitungen und unterirdischen Kabeln. Es kann die Einzigartigkeit mit einer Vielzahl von ausgewählten Zubehör identifizieren, sowie Schäden an der Rohrisolation und die Suche nach einigen Arten von Kabelfehlern
II. Merkmal
Kompass Anzeige: zeigt intuitiv die Lage der Pipeline und Links- und Rechtsrichtung.
Nachverfolgung wahrer und falscher Anweisungen: Messung der Stromrichtung, Nachverfolgung korrekter Fehleranweisungen, Beseitigung von Linienstörungen (einige Frequenzen).
Tiefen- und Strommessungen können die historische Signalstärke-Kurve anzeigen.
Volldigitale hochpräzise Probenahme: stabil und zuverlässig, hohe Empfindlichkeit, starke Störungshemmung,kann die Leistungsfrequenz und die harmonische Störung von benachbarten Leitungen vollständig unterdrücken.
Anzeige eines laufenden Kabels: Hochleistungsübertragungsklemmen, maximales Kupplungssignal zum laufenden Kabel.
Identifizierung von Kabel/Rohrleitungen: Flexible Klemmen (optional) sind einfach zu bedienen und liefern eindeutig Identifikationsergebnisse; Stethoskope (optional) können verwendet werden, wenn die Verwendung von Klemmen nicht praktisch ist.
Feststellung von Bodenfehlern: HV-Booster (optional) erhöht die maximale Ausgangsspannung auf 1000 V, verwendet den A-Rahmen (optional), um die Bodenisolationsbruchpunkte der Rohrleitung zu lokalisieren,Keine Notwendigkeit, die Null anzupassenDer Pfeil zeigt die Richtung des Fehlerpunktes an.
Mehrfache Detektionsfrequenzen: aktive und passive Detektion.
Eine Vielzahl von Signalausgängen des Senders: Direktverbindungsausgang, Klemmkopplungsausgang, Strahlungsinduktion.
Hohe Ausgangsleistung des Senders, mehrfache Ausgangsverstellung, automatische Impedanzvergleichung und -schutz.
mit einer Kapazität von mehr als 20 W und einer Leistung von mehr als 100 W,
Ein robuster Koffer, leicht und tragbar.
III. Technischer Parameter
Übertrager
Ausgangsmodi: Direktanschluss-Ausgang, Strahlungsinduktion, Klemmkopplungs-Ausgang ((optional), Fehlerortung HV-Booster ((optional).
Ausgangsfrequenz: 640 Hz (verbundene Frequenz), 1280 Hz (verbundene Frequenz), 10 kHz, 33 kHz, 82 kHz, 197 kHz.
Ausgangsleistung: max.10W, 10 Gänge einstellbar, automatische Impedanz-Anpassung.
Ausgangsspannung für den direkten Anschluss: maximal 150 Vpp.
Überlastung und Kurzschlussschutz.
Mensch-Maschine-Schnittstelle: 320 x 240 Punkte-Matrix-LCD-Display.
Eingebettete Batterie: 4 Sektionen 18650 Lithium-Ionen-Batterie, nominale 7,4 V, 6,8 Ah.
Empfänger
Eingangsmodus: eingebaute Empfangsspirale, flexibler CT-Klammer (optional), Stethoskop (optional), Fehlererkennungseinrichtung des Typs A (optional).
Empfangsfrequenz:Aktive Detektionsfrequenz für Rohre: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Leistungsfrequenz Passivdetektionsfrequenz: 50Hz/60Hz und 250Hz/300Hz (benutzerdefinierbar).Passive RF-Erkennungsfrequenz: die Mittelfrequenz beträgt 10 kHz, 33 kHz, 82 kHz.
Rohrdetektionsmodus: Breite Spitzenmethode, enge Spitzenmethode, Sound Valley-Methode.
Kabel-Identifizierungsmodus: Flexible Klammer-CTs (optional) automatische Identifizierung und Strommessung, Stethoskop-Identifizierung (optional).
320*240 LCD-Display, zeigt Signalamplitude, Links/Rechtsrichtung, richtige/falsche Anzeige, Historikkurve der Signalstärke, Tiefe, Strom und Ergebnis.
Eingebaute Batterie, 18650 Lithium-Ionen-Batterie, 7,4 V, 3,4 Ah.
Andere
Abmessungen: Sender 280*220*90mm Empfänger 680*277*120mm
Gewicht: Sender 2,3 kg, Empfänger 2,0 kg.
Ladegerät: AC100-240V Eingang, 50/60Hz, Ausgang DC 8,4V,2A/3A.
Arbeitsbedingungen: Temperatur -10-40°C, Luftfeuchtigkeit 5-90% RH, Höhe <4500 m.
IV. Standardzubehör
| - Nein. Ich weiß nicht. | Name | Zeichnungen und Anweisungen | Wie viel? |
| 1 | Verbindungskabel zur Ausgabe des Sender | 1 | |
| 2 | Erdungsbohrmaschine | 2 | |
| 3 | Erdung von Verlängerungsleitungen | 1 | |
| 4 | Ladegerät | T-Standard, Sender und Empfänger müssen getrennt geladen werden | 2 |
V. Wahlzubehör (bei der Bestellung angeben)
| - Nein. Ich weiß nicht. | Name | Zeichnungen und Anweisungen |
| 1 | Anschlusskabel für Empfängerzubehör. | Blauer 6-Kern-Stecker |
| 2 | Anschlusskabel für die Zubehörteile des Senders. | Roter 5-Kern-Stecker |
| 3 | CT-Klammer für den Sender | |
| 4 | Flexible CT für den Empfänger | |
| 5 | Ein Rahmen | |
| 6 | Fehlererkennung HV-Booster | |
| 7 | Miniaturstethoskop | |
| 8 | Langstammstethoskop | |
| 9 | Detektionsstange für Langstammstethoskop |
