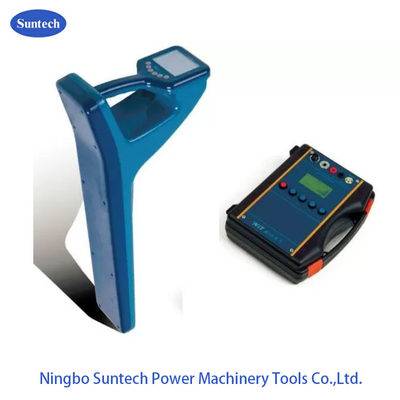

Leichte Strahlung Hochspannungskabelprüfgeräte Untergrundkabelkennung

Unterirdischer Kabel Identifikator Tracking Tester, Unterirdischer Rohr und Kabel Standort Tester

I. Anwendung

1Es wird verwendet, um die Spur und Tiefe aller Arten von metallischen Rohren zu lokalisieren,An/Aus-Stromkabel-Identifizierung

2Richtige/falsche Angabe: patentierte Klemmdetektion zur direkten Anzeige des Ergebnisses

3Einfache Erdungsfehlerfindung

4Automatische Tiefen- und Stromerkennung.

5- Historische Kurven, zeigen die Veränderungen direkt.

6- Ausgezeichnete Störungshemmung.

7Hohe Leistung, maximal 10 Watt, vier Stufen, einfach zu bedienen.

8. Automatische Impedanz-Anpassung und -schutz

9.Flexible Stromversorgung: Innenbatterie,AC220V oder Zigarrenanzünder im Auto (12V)

II. Technische Daten

Teil des Empfängers

1. Eingangsmodus:Klemm-Eingang,Innenempfangsschleife,1k Mini-Sensor,8k Mini-Sensor,Rahmenunterstützung

2Empfängfrequenz: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, Leistungsfrequenz, Funkfrequenz, Fehlerortungsfrequenz

3. Rohrdetektionsmodus: Intelligente Spitzenmethode (Wide): geeignet für die aktive Detektion.
Spitzenmethode: geeignet für die passive Detektion. Enge Methode. Nullmethode.
4- Kabel-Identifizierungsmodus: Klemm intelligente Identifizierung Mini-Sensor-Identifizierung

5. HMI: 320x240 Punkte LCD.

6. Innenbatterie:Lithiumzellbatterie, 14,8V,7Ah

7- Abmessungen des Rahmens: 700mm*270mm*120mm

8Gewicht:3.5 kg für die Haupteinheit

Teil des Senders

1. Ausgangsmodus: Direktverbindungsausgang,Klammerkopplungsausgang,Strahlungsausgang

2. Ausgangsfrequenz: 500Hz,1kHz,8kHz,33kHz,66kHz, Fehlerortungsfrequenz

3Ausgangsleistung: maximal 10 W, 4 000

4Ausgangsspannung: max. 150 V

5- Impedanzgleichstellung und -schutz: automatisch

6. HMI:128*64 DOTS LCD

7- Innenbatterie:Lithiumzellenbatterie,14.8v,7ah

8. Außenstromversorgung:Auto-Stromspannung 12VDC

9. Abmessungen:Größe der Haupteinheit 275*220*100mm

10. Gewicht:Hauptgewicht 2,4 kg

III. Technischer Vorteil

• Unterstützung der POWER-ON-Lokalisierung
• Links/Rechts Pfeil zeigt Kabelroute-Tracing an
• Anzeige des Tiefenwerts
• Richtige/falsche Angabe
• Erfassen Sie das Stromkabel direkt
• Intelligente Klemmdetektion, um direkt richtig/falsch anzuzeigen
• Einfache Strahlungsdetektion
• Intelligente Fehlerortung und -bestimmung
