Tester für die Identifizierung von Kabeln im Live-Betrieb, Kabel-Identifikator, Identifizierung der Phasenfolge von Hochspannungskabeln
I. Einführung des Erzeugnisses
Der FKSB-2000-Tester zur Identifizierung von Live-Kabeln dient zur Identifizierung eines bestimmten Kabels in einem Kabelbund während der Errichtung, Migration, Wartung und Fehlerbearbeitung von Stromkabeln.Es hat die Eigenschaften einer genauen, schnelle, einfache Bedienung und breite Anwendungsbereiche. Es ist ein unentbehrliches Prüfgerät für Kabelbau- und Wartungsarbeiten.
II. Produktprinzip

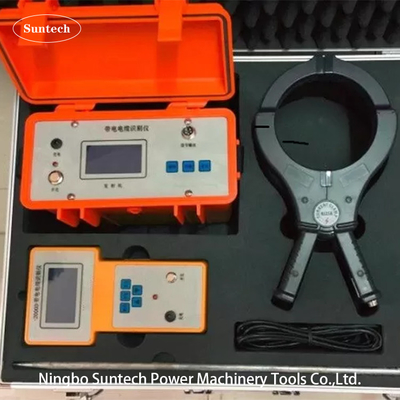

Das Gerät besteht aus einem Kabel-Identifikationssender, einem Kabel-Identifikationsempfänger, einem Sende- und einem Empfangsspang sowie einer Ausgangssignalverbindung.Es hat eine hohe Leistung Strom-Impuls-Ausgang■ Vor-Ort-Empfangssignal-Features klar, leicht und flexibel, hohe Empfindlichkeit, kann wirksam Störungen der Leistungsfrequenz vor Ort unterdrücken; präzise und schnelle Urteilsfähigkeit; zuverlässige Schutzschaltung,keine Angst vor Ausgangskurzschluss; großer Kiefer ф150 geeignet für verschiedene Querschnittsbereiche Stromkabel; interner Hochleistungs-Isoliertransformator,Der Betreiber hat keinen direkten elektrischen Kontakt zum NetzBei der Identifizierung des Kabels ist es nicht notwendig, die beiden Enden des Kabels von der Stromversorgung zu trennen.Das Kabel kann online identifiziert werden, während das Kabel live ist, was die Effizienz der Identifizierung verbessert und die direkten und indirekten Auswirkungen von Stromausfällen erheblich verringert.
Der Sender und der Empfänger des FKSB-2000 Live-Kabel-Identifikationsgeräts verwenden die in der Kommunikation weit verbreitete Single-Chip-Coding- und Decoding-Technologie sowie die PSK-Technologie.Auf dem Sendehalter wird ein phase-kodiertes Signal mit einem Durchschnittswert von 0 übertragen, und der Single-Chip-Empfänger filtert das empfangene Signal durch Hardware und Software und führt dann die Phasenidentifizierung durch.Richten Sie den Pfeil, der die Klemm und die empfangende Klemm ausstrahlt, auf das KabelendeWenn der Empfangsspang ein Kabel klemmt, ist der Empfangsamplemeter mit einer akustischen und visuellen Anzeige rechts gerichtet.und die Stromrichtung gegenüber der Stromrichtung des identifizierten Kabels istDas System ist in der Lage, das identifizierte Zielkabel aus mehreren Kabeln eindeutig zu identifizieren.Außerdem, da die Signalstromstärke auf dem identifizierten Kabel gleich ist, erhalten die empfangenden Klemmen entlang des Kabels die gleiche elektromagnetische Signalstärke,und das identifizierte Kabel ist nicht durch die Länge des identifizierten Kabels begrenzt.
III. Merkmale
1. Kombinieren Sie die Ladeidentifizierung und die nicht elektrische Identifizierungsfunktion zu einer.aber auch für die Identifizierung und Beurteilung des Kabels mit dem Punkt geeignetDer Betrieb ist extrem einfach und bequem zu bedienen.
2Die Kabel-Identifizierung unterscheidet sich von der herkömmlichen, sie verwendet die neue Kommunikationstechnologie von zui.Der Sender verwendet die Single-Chip-Technologie, um das übertragene Signal zu kodieren und zu versorgenDer Empfänger im Empfänger empfängt das Signal. Phase-codierte Signaldekodierung und Phasenidentifizierung.Das Zielkabel wird aus einem großen Kabelbündel auf der Grundlage der * Eigenschaft der Signalphasenmerkmale auf dem Zielkabel identifiziert. Daher ist die Arbeitsleistung zuverlässig, und das ultra lange Kabel kann auch genau unterschieden werden.Für alle Arten von Hoch- und Niederspannungskabeln geeignet.
IV. Zusammensetzung und Funktion
Die Kennung besteht hauptsächlich aus den folgenden sechs Teilen.
1. Signaltransmitter: Ein hochfrequentes elektromagnetisches Signal, das eine bestimmte Menge an Energie ausgibt, die auf ein vordefiniertes Stromaus- oder Kabelanschluss angebracht wird und einen konstanten Strom auf dem Kabel erzeugt.
2Signalempfänger: Das vom Kupplungsklemm ermittelte Signal wird in Form von Gitterlänge, Nummergröße und Zwingerton angezeigt.Der Betreiber entscheidet anhand der Stärke des empfangenen Signals.
3. Koppelzangen: zur Übertragung und Empfang von elektromagnetischen Signalen (Sendzangen und Empfangszangen werden austauschbar verwendet).
4Ladegerät: Wird zum Aufladen des Signaltransmitters und -empfängers verwendet.
5. Direkt verbundene Signalleitung: Es handelt sich um eine rote und schwarze Doppelverschlussleitung, die zur direkten Verbindungserkennung von Stromausfallkabeln verwendet wird.
6Anschluss der Kupplungszangen: für die Kupplungszangen zum Signaltransmitter und -empfänger
V. Haupttechnische Merkmale
5.1 Teil des Sendergeräts
1Ausgangssignal: Ausgangssinusoidales Wechselstromsignal mit vier Frequenzen, nämlich Niedrigfrequenz, Mittelfrequenz, Hochfrequenz und Funkfrequenz.
2Ausgangsleistung: konstante Ausgangsleistung, niedrige, mittlere und hohe drei (maximal nicht weniger als 6).
3Ausgangsmodus: direkte Verbindung, Kupplungsmethode.
4Impedanzanzeige: innerhalb von 25500 Ohm.
5- Automatische Abgleichung der Last.
6- Anzeigeoberfläche: Großbildschirm-LCD-Chinesisch, grafische Anzeige, mit Hintergrundbeleuchtung.
7Stromquelle: Standard 1st 1.2V wiederaufladbare Batterie 6 Sektionen, 500 Mal aufladen und entladen.
8Standby-Zeit: mehr als 8 Stunden, Anschluss.
9Überhitzung und Überstrom: automatischer Schutz.
10. Arbeitstemperatur: -20 ° C - 50 ° C
11Volumen: 265 × 125 × 210 mm
12Gewicht: 2 kg
5.2 Empfängerteil
1Empfangsfrequenz: Empfang von Sinusform-Wechselstromsignalen von fünf verschiedenen Frequenzen, nämlich Niedrigfrequenz, Zwischenfrequenz, Hochfrequenz, Radiofrequenz, 50 Hz.
2- Empfangsmodus: Kupplungszangen.
3Signaloberfläche: digitale Schnittstelle, Rasterlänge und Schallpuffer
4- Anzeigeoberfläche: Großbildschirm-LCD-Chinesisch, grafische Anzeige, mit Hintergrundbeleuchtung.
5Steuerung der Verstärkung: manuelle Einstellung, Dynamikbereich 000 - 100 dB.
6. Detektionslänge: Bei direkter Verbindung des Kabels beträgt die maximale Länge 15 km. Bei Kopplung des Kabels kann die erste Kopplung 3 km messen und die Kopplung ist unendlich oft.
7Stromquelle: Standard 5th 1.2V wiederaufladbare Batterie 6 Sektionen, 500 Mal aufladen und entladen.
8Standby-Zeit: mehr als 12 Stunden, Anschluss.
9Überhitzung und Überstrom: automatischer Schutz.
10. Arbeitstemperatur: -20 ° C - 50 ° C.
11Volumen: 126 × 43 × 230 mm
12Gewicht: 1,0 kg
