Herkunftsort: | Ningbo, China |
Markenname: | Ningbo Suntech Power |
Zertifizierung: | ISO9001 |
Modellnummer: | MS6818 |
Min Bestellmenge: | Eine Einheit |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Export-Standard-Holzkoffer ohne Fumigation |
Lieferzeit: | 10 Arbeitstage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10Units/Month |
Gebrauch: | Unterirdischer Kabeldetektor, Kabellinie Kurzschlussfehldiagnostik | ||
---|---|---|---|
Markieren: | Automatischer Untergrunddrahtverfolger,Hochspannungs-Untergrundkabeldetektor,Drahtverfolgungsgerät mit Sender |
Unterirdischer Kabeldetektor, Kabelkürzschluss-Fehltester, fortgeschrittener Drahtverfolger.
I. Produkteinführung
Elektriker müssen häufig Kabel oder Verkabelungen verfolgen und häufig feststellen, welche Sicherung angeschlossen ist.Heizrohre oder unterirdische KabelDer Kabeldetektor kann als Benutzerassistenz dienen.

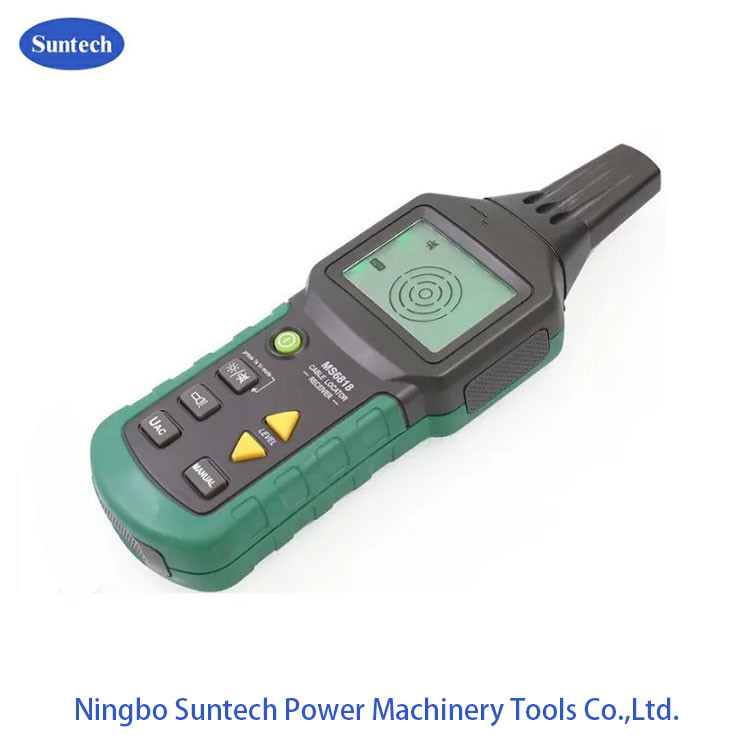

Der MS6818-Tester besteht aus einem Signaltransmitter und einem Empfänger und wird häufig beim Bau und der Wartung von Kommunikationskabeln, Stromkabeln, Metallrohren und vielem mehr eingesetzt.Strom- und Spannungsleitungen, elektrische Schaltungen, Leitungen, Wasser- und Heizleitungen, Sicherungen, Schalter können alle lokalisiert werden. Kurzschlüsse und Unterbrechungen verschiedener Leitungen und Kabel können erkannt werden.Die Erkennung ist nicht nur unter der Erde möglich, sondern auch in Wänden und Beton..
II. Arbeitsprinzip

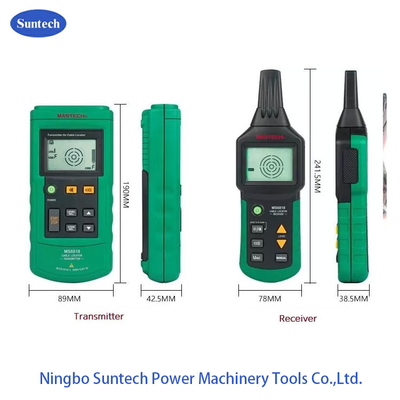

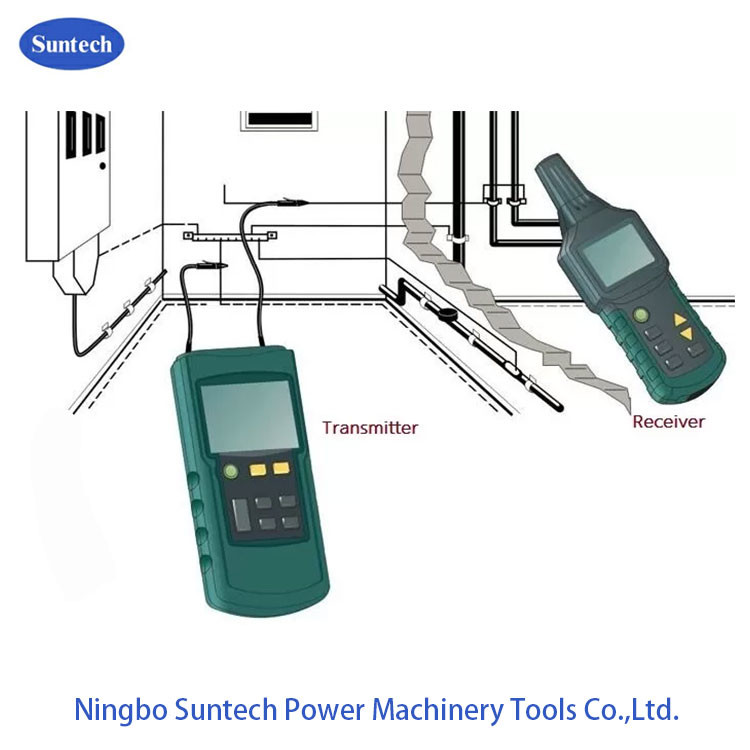

Der Kabeldetektor umfasst einen Sender und einen Empfänger.Der Sender liefert eine modulierte Wechselspannung an das entsprechende Kabel.Der Empfänger ist mit einer Spule ausgestattet., wenn der Empfänger in der Nähe des entsprechenden elektrischen Leiters platziert wird, geht der Signalstrom durch die Spule und gelangt in den Empfänger.Dieses Phänomen nennt man auch Spulendurchdringung.Die elektronische Schaltung des Empfängers berechnet diese Spannung und zeigt sie auf dem LCD an. Das übertragene Signal des Prüfers wird digital codiert.Dies stellt sicher, dass das Signal vom Empfänger klar empfangen werden kann, um jegliche Störungen in den Feldern zu vermeiden, z.B. durch elektronische Leuchtstofflampen, die durch Ballast oder Konverter verursacht werden.
III. Anwendung
Dieses Gerät wird häufig im Kommunikationskabelbau, im Stromkabelbau, im Bau von Pipelines,Kommunikationskabel mit Stromversorgungsschaltkreis und Wartung der elektrischen Heizleitungen ist ein unverzichtbares Werkzeug für Frontlinie-Bau- und Wartungspersonal.
IV. Technische Merkmale
- Ich weiß.
V. Technische Daten
USE | Technischer Inhalt | Daten |
1 | Spannungsmessbereich des Sender | 12V bis 400V (AC/DC) |
2 | Ausgangssignalfrequenz des Sender | 125 kHz |
3 | Spannung des Sender | Max. 400 V (AC/DC) |
4 | Kabelprobe Tiefe des Empfängers | 0-2,5 m (Wand/Untergrundkabel) |
5 | Erkennung der Tiefe des Empfängers | 0-0,4 m |
6 | Umweltbedingungen: |
Arbeitsumgebung: 0~40°C Lagertemperatur: -20°C bis 60°C |
7 | Relative Luftfeuchtigkeit | nicht mehr als 80%; keine Kondensation |
8 | Nachweis der Länge des zu prüfenden Gegenstandes | Max. 2000 m |

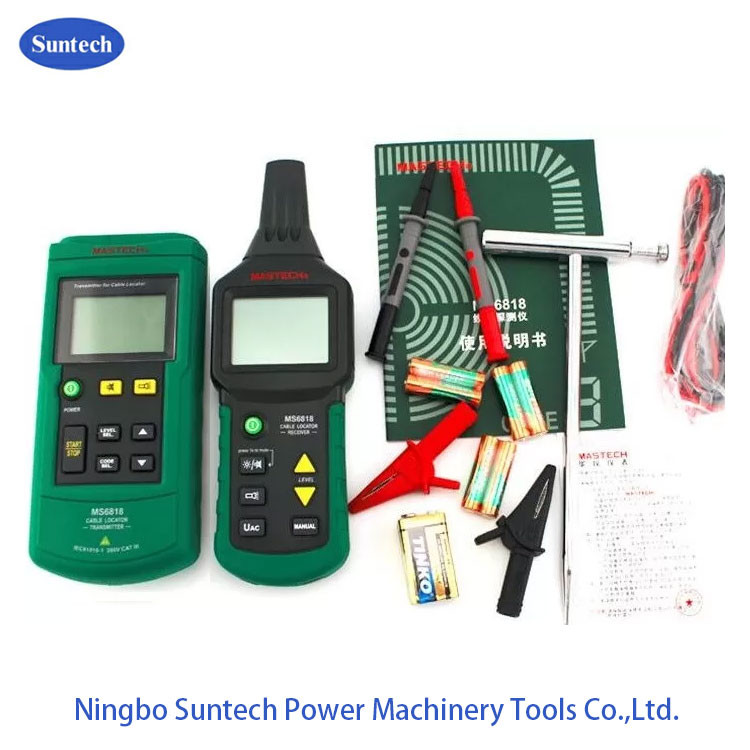

VI. Hauptversorgungsliste
SN | Komponenten des Prüfers | Zeitdauer. |
1 | Aufbewahrungsbeutel | 1 Stück |
2 | Empfänger | 1 Stück |
3 | Übertrager | 1 Stück |
4 | Alligator-Clips | 2 Stück (ein schwarz und ein rot) |
5 | Batterie | 1 Abschnitt (9V für Sender) |
6 | Batterien | 6 Abschnitte (1.5V für Empfänger) |
7 | Anweisungen | 1 Buch |
8 | Meßleitungen | 2 (ein rotes und ein schwarzes, jeweils 1,5 m) |
9 | Prüfstifte | 2 (ein Rot und ein Schwarz) |
10 | Stahlstab zum Erdern | 1 Stück |
