Herkunftsort: | Ningbo, China |
Markenname: | Ningbo Suntech Power |
Zertifizierung: | ISO9001 |
Modellnummer: | S180 |
Min Bestellmenge: | Eine Einheit |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Export-Standard-Holzkoffer ohne Fumigation |
Lieferzeit: | 10-15 Arbeitstage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10 Stück/Monat |
Produktbezeichnung: | Kabel-Identifikationsprüfer ohne Stromversorgung | Appilcation: | Identifizierung der Phasenfolge eines Hochspannungskabeln |
---|---|---|---|
Markieren: | Kabel-Identifikationsprüfer ohne Stromversorgung,Hochspannungsprüfmaschine ISO9001,Kabelphasensequenzmesser |
Nicht mit Strom versorgter Kabel-Identifikationsprüfer, Kabel-Identifikator, Hochspannungskabel-Phasenfolge-Identifizierung
I. Einführung des Erzeugnisses

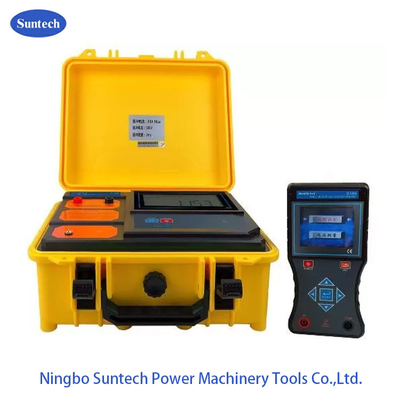

Der S180-Kabel-Identifier ist für Stromkabelingenieure und Kabelarbeiter konzipiert, um technische Probleme bei der Kabelidentifizierung zu lösen.Der Benutzer kann durch das Gerät genau eines der Zielkabel von mehreren Kabeln zu identifizieren, und vermeiden Sie versehentliches Sägen des Stromkabeln und die Verursachung schwerer Unfälle.Die Identifizierung des Kabels beginnt mit dem Betrieb an beiden Enden des Kabels und muss sicherstellen, dass die doppelten Zahlen an beiden Enden des Kabels korrekt sind.Die Erinnerung des Außendienstmitarbeiters kann, so zuverlässig sie auch sein mag, nicht die Identifizierung professioneller Instrumente ersetzen.Dieses Produkt eignet sich nur zur Identifizierung von Kabeln vor Ort, die ausgeschaltet wurden.Es ist strengstens verboten, die Kabelkennzeichnung an das laufende Stromkabel anzuschließen.
Der Sender verwendet das Prinzip des Pulsstroms, um ein Pulsstromsignal in den Kabelkern zu injizieren.Dieser Strom erzeugt ein elektromagnetisches Feld um das Zielkabel für die Erkennung und Identifizierung durch den Empfänger und die flexible StromklemmeDa der Strom richtungsorientiert ist, ist auch die Erkennung richtungsorientiert.Hinzufügen eines neuen Verbundfüllstoffs in eine Spritzgießung, der eine geringe Dichte, Festigkeit, Steifigkeit, Härte, Verschleißfestigkeit, Wärmebeständigkeit und Isolationsleistung aufweist.und der Host große LCD zeigt die verbleibende Batterieleistung in Echtzeit, und die weiße Hintergrundbeleuchtung und das dynamische Signal des Sendesignals sind auf einen Blick klar.
Der Empfänger ist ein tragbares Gerät mit einem 3,5-Zoll-LCD-Farbbildschirm, der aktuelle relevante Informationen dynamisch anzeigt.Echtzeit-automatische Erkennung und Identifizierung von Zielkabelnmit Wechselspannungsdetektionsfunktion, Bereich AC 0,01V ~ 600V (50Hz / 60Hz).

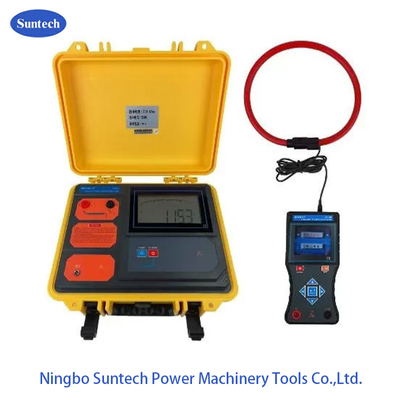

The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. Der innere Durchmesser des Kiefers beträgt etwa 200 mm, und das Kabel von φ200 mm oder weniger kann geklemmt werden. Es ist nicht notwendig, die zu prüfende Leitung zu trennen, berührungslose Messung, sicher und schnell.
Besondere Anmerkung: Gemäß dem Konstruktionsprinzip dieses Geräts ist die Kabelkennung auf das Kabel beschränkt, dessen Zielkabel Stromausfall ist.Bitte bestätigen Sie vor dem Gebrauch, dass das Zielkabel zu diesem Bereich gehörtBei der Identifizierung müssen Sie sowohl den Sender als auch den Handempfänger des Instruments verwenden.
II. Produktprinzip
III. Technische Merkmale
1.Vergleichsbedingungen und Arbeitsbedingungen
Inhalt | Benchmark-Bedingung | Arbeitsbedingungen |
Umgebungstemperatur | 23°C±1°C | -10°C ∼40°C |
Umweltschutz | 40%~60% | < 80% |
Messspannungsfrequenz | 50 Hz ± 1 Hz | 10 Hz ≈ 1000 Hz |
Betriebsspannung des Empfängers
|
7.4V±0,5V | 7.4V±1V |
Betriebsspannung des Transmitters | 11.1V±0,7V | 11.1V±1,5V |
Außenelektrisches Feld, Magnetfeld | Vermeiden Sie | |
Prüfungsposition des Kabels | Das zu prüfende Kabel befindet sich ungefähr am geometrischen Mittelpunkt des Kiefers |
2.Senderspezifikation
Funktionen | Erzeugen von Strompulssignal; Anzeige der verbleibenden Batteriespannung |
Stromversorgung | DC 12,6V große Kapazität wiederaufladbare Lithiumbatterie, DC-Ladeoberfläche, voll geladen für etwa 8 Stunden Dauerbetrieb |
Anzeigemodus | Große LCD-Anzeige für die verbleibende Batteriespannung, weißes Hintergrundlicht |
Impulsspannung | 500 V |
Impulskurs | Max. 30A (je nach Wert des Schleifwiderstands) |
Pulsfrequenz |
40 Mal pro Minute
|
Breite des Pulsens | 2 ms |
Prüfleitungslänge | 3 m |
Betriebstemperatur | -25°C bis 60°C |
Lagerungszustand | -20°C bis 50°C, ≤ 95% RH, keine Kondensation |
Abmessung | 320 mm × 275 mm × 145 mm |
Gewicht | 2.5 kg |
Batterieleistung | Erinnern Sie die Batterie daran, wenn die Batterie Spannung unter 9,5 V liegt |
Isolierung | ≥ 100MΩ zwischen der Messleitung und dem Gehäuse |
Annahme eines Standards | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 Die Leistung der elektrischen Anlagen ist in der Regel nicht überschritten. |
3.Empfängerspezifikation
Gebrauch | Nachweis des Stromimpulssignals; Messung der Wechselspannung |
Stromversorgung | DC 7,4V große Kapazität wiederaufladbare Lithiumbatterie, USB-Ladeoberfläche, voll geladen für etwa 8 Stunden Dauerbetrieb |
Nennstrom | Ungefähr 180mA max. |
Anzeigemodus | 30,5-Zoll-LCD-Display in echter Farbe, dynamische Signalstärke |
Abmessung | Gastgebermaschine: 207 mm × 101 mm × 45 mm |
Flexible Stromklemme: Drahtdurchmesser beträgt etwa 12,5 mm | |
Spuleninnendurchmesser der flexiblen Stromklemme | φ200 mm |
Linienlänge
|
Flexible Spulenlänge: 2 m |
Spannungsprüftabellen-Stiftlänge: 1 m (ein für jeden schwarzen und roten) | |
Messbereich | Die Spule kann ein Pulssignal mit einem Schleifwiderstand von 0 Ω bis 2 kΩ erkennen. |
Spannungsmessbereich | Wechselstrom 0,01V ∼600V ((50Hz/60Hz) |
Genauigkeit der Spannungsprüfung | ±1% ±1dgt |
Erkennungsrate | Ungefähr 1 Sekunde / Zeit |
Gewinnbereinigung | Stufe 5, drücken Sie die linken und rechten Pfeiltasten, um die Signalvergrößerung anzupassen |
LCD-Helligkeit | Drücken Sie die Pfeiltasten nach oben und unten, um die Helligkeit der LCD-Hintergrundbeleuchtung anzupassen |
Automatisches Herunterfahren | Nach etwa 15 Minuten Anschluss schaltet sich der Zähler automatisch ab, um den Batterieverbrauch zu reduzieren. |
Batteriespannung | Wenn die Batteriespannung unter 6,5 V liegt, ist die Batteriespannung niedrig und das Symbol wird angezeigt, um die Batterie daran zu erinnern, sich aufzuladen. |
Betriebstemperatur und Luftfeuchtigkeit | -10 °C ~ 40 °C; weniger als 80% Rh |
Lagertemperatur und Luftfeuchtigkeit | -10°C-60°C; unter 70% Rh |
Gewicht | Gastgebergerät:370g (mit Batterie) |
Stromklemme: 172 g | |
Isolierung | ≥ 100MΩ zwischen der Messleitung und dem Gehäuse |
Annahme eines Standards | IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 Die Leistung der elektrischen Anlagen ist in der Regel nicht überschritten. |

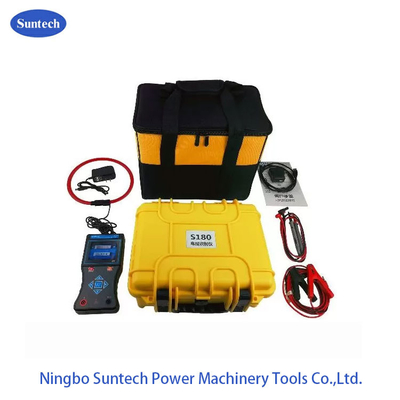

IV. Zusammensetzung
Sender 1 Satz
Empfängersensor 1 Satz
Werkzeugset 1
Prüflinie 2 Stück (rot und schwarz)
Flexible Stromklemmen 1 Stück
9V USB-Ladegerät, Ladekabel 1 Satz
12.6V-Ladegerät 1 Stück
7.4V-Lithiumbatterie Gruppe 1 (innerhalb des Prüfgeräts)
11.1V Lithiumbatterie Gruppe 1 (innerhalb des Prüfer)
Handbuch, Garantie-Karte, Bescheinigung 1 Satz
