Name: Geräte zur Prüfung von Kabeln mit sehr niedriger Frequenz und hoher Spannung Vlf Kabeltester
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: VLF-80KV/0,1Hz
Price: 285,715.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Prüfprinzip: Sehr niedrige Frequenz

Gebrauch: AC-Spannungstest

Testobjekt: 35 KV und darunter Kabel und Generator

Komponente: Steuerung, HV-Booster, Kompensationskondensator

Prüffrequenz: 0.1Hz, 0.05Hz, 0.02Hz

Max.Prüfspannung: 0 bis 80 KV

Genauigkeit: ± (3% des vollen Maßstabs +0,5 KV)

Max, ich arbeite.: 60 Minuten

Hervorheben:

Identifikator für Niederfrequenzkabel 80KV

Ausrüstung zur Prüfung von Hochspannungskabeln 0

02 Hz

Grundinformation

Herkunftsort: Ningbo, China

Markenname: Ningbo Suntech Power

Zertifizierung: ISO9001

Modellnummer: VLF-80KV/0,1Hz

Zahlung und Versand AGB

Verpackung Informationen: Export-Standard-Holzkoffer ohne Fumigation

Lieferzeit: Tage 15-20working

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 20 Sätze/Monat

Galerie

Geräte zur Prüfung von Kabeln mit sehr niedriger Frequenz und hoher Spannung Vlf Kabeltester

Produkt-Beschreibung

Detaillierte Produktbeschreibung

Prüfprinzip:	Sehr niedrige Frequenz	Verwendungszweck:	AC-Spannungstest
Prüfobjekt:	35 KV und darunter Kabel und Generator	Komponente:	Steuerung, HV-Booster, Kompensationskondensator
Prüffrequenz:	0.1Hz, 0.05Hz, 0.02Hz	Max.Prüfspannung:	0 bis 80 KV
Genauigkeit:	± (3% des vollen Maßstabs +0,5 KV)	Max. Arbeiten:	60 Minuten
Hochlicht:	unterirdischer Kabeldetektor , Hochspannungskabelkennung

Geräte zur Prüfung von Kabeln mit sehr niedriger Frequenz und hoher Spannung, Geräte zur Prüfung der Annahme, VLF-Kabeltester

I. Anwendung:

Das Modell VLF-80KV/0,1Hz ist für die Vor-Ort-Widerstandsspannungsprüfung mit sehr niedriger Frequenztechnologie fürLeistunggGeneratoren oder35KV und unter XLPE-Leistungskabel. Im Vergleich zum Hipot-Test-Set bei Hauptstromfrequenz benötigt das VLF-HV-Test-Set nur eine sehr geringe Testleistungskapazität ((Theoretisch etwa 1/500).Die Größe und das Gewicht sind ebenfalls stark verringert.. Besonders die Erscheinung von Überwachung kann die Generator Isolation abnormale Phänomene wie Oberflächenkorona, Entladung und so weiter zu entdecken.

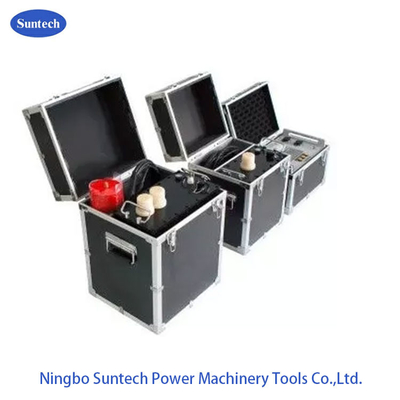

Das Testset besteht aus einer Kontrollbox, zwei HV-Boostern, einem Kompensationskondensator und einer Entladestange.Es hat eine ausgezeichnete Leistung..

Es ist verboten, die Spannung ohne Belastung zu erhöhen oder mit einer Widerstandsbelastung zu verbinden.Optional Kondensator ist erforderlich, um zu verbinden.

Bislang hat das entworfene Testset auch viele Formenunterschiedliches serialisiertes ModellNach unterschiedlichen Widerstandsversuchsanwendungen durch HV-Booster Anzahl der Konfigurationen in jedem Satz, Das gleiche Modell kann andere typische Modell bei folgenden Klausel sehen.

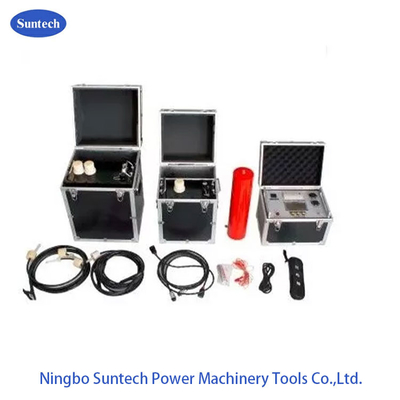

Ausrüstungsliste dieses Modells:

Schn	Beschreibung	Anzahl

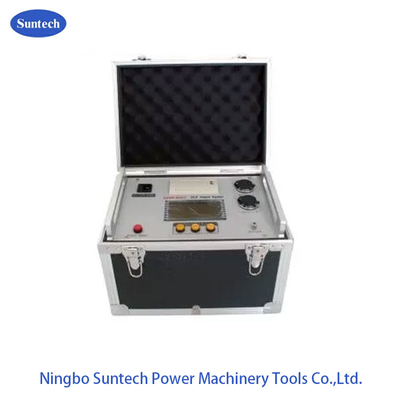

1	VLF-Mess- und Steuerungseinheit	1	Einheit

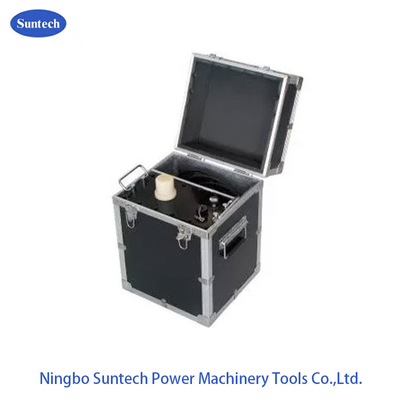

2	50 KV HV-Booster	1	Einheit
2	30 KV HV-Booster	1	Einheit
3	Auslaufstiefel	1	Einheit
4	Belastungskondensator, 0,04 μF	1	Einheit
5	HV-Prüf-/Anschlusskabel	1	Satz
6	Erdkabel	1	Einheit
7	20A Sicherung	5	Einheit
8	Druckpapier	2	Einheit
9	Handbuch	1	Einheit
10	Fabrikprüfbericht	1	Einheit

III. Merkmal des Erzeugnisses:

Elektronische Frequenzumwandlung
Mikroprozessor gesteuert
Zwei HV-Booster, 90 KV Ausgang in Serie; oder 40 KV/50 KV für einen einzigen
Großes LCD-Display
Ausgang der Sinuswelle
Überspannungsschutz, Aktionszeit weniger als 20 ms
Überstromschutz sowohl für die Eingangs- als auch für die Ausgangsseite, Aktionszeit weniger als 20 ms
Ausgangsstrom/Spannungswellenform wird direkt an der Hochspannungsseite geprüft
HV-Strombegrenzungswiderstand im Inneren
Mikro-Drucker im Inneren
Die Ausgangsspannung wird während der Prüfung nicht durch Kapazitätsstrom beeinflusst, da die negative Rückkopplung in geschlossenem Kreislauf ausgelegt ist.

VI. Optionales Modell und Prüfbereich:

Modell	Spitzenspannung	Messbereich	Gewicht	Testobjektbereich
VLF-30	30 KV	0.1Hz,≤ 1,1 μF	Steuerung: 4 kg Verstärker: 25 kg Größe: LWH 323174323	Spannung von 10 KV und weniger Kabel, Generator
		00,05 Hz,≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-50	50 KV	0.1Hz,≤ 1,1 μF	Steuerung: 6 kg Auftriebsmotor: 45 kg Größe: LWH 357210365	15.75KV und unterhalb der Spannung Kabel, Generator
		00,05 Hz,≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF-60	60 KV	0.1Hz,≤ 1,1 μF	Steuerung: 6 kg Auftriebsmotor: 50 kg Größe: LWH 357220370	18KV und unter Spannung Kabel, Generator
		00,05 Hz,≤ 2,2 μF
		00,02 Hz, ≤ 5,5 μF
VLF- 80	80 KV	0.1Hz,≤ 1,1 μF	Steuerung: 8 kg Auftrieb: 90 kg Größe: LWH 357240390	Spannung von 35 KV und weniger Kabel, Generator

V.Verbindungsbild der Prüfung

1. Für XLPE-Kabel unter 80 KV Prüfspannung

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. Für Generatorstator unter 50 KV Prüfspannung
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Auswahl des Prüfmodells

1.Für Kabelprüfung

Prüfspitzenspannungsformel: Umax=3U₀,

U₀=Einphasen-Nennspannung des Kabels

Zeit der Prüfung: 60 Minuten

2. für den Generatorstator

U_Prüfung=1,414*βKU₀,

U_Prüfung---- 0,1 Hz Spitzenversuchsspannung (kV);

β-------0,1 Hz und 50 Hz Spannungsäquivalentfaktor, gewöhnlich mit 1.2;

Normalerweise 1,3 zu 1.5, nehmen Sie in der Regel 1.5;

Uo----- Nennspannung (kV) der Generatorstatorwicklungen:
