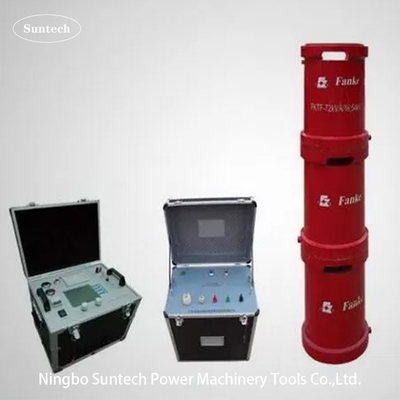

Tragbare Hochspannungskabelprüfgeräte, MV-Kabelprüfung Leichtgewicht

Portable Variable Frequency Resonant Widerstand Spannung Test Set, für MV Kabel und Power Substation Test

I. Verwendung des Erzeugnisses:

Das tragbare FKTF-Resonanztestgerät mit variabler Frequenz hat hauptsächlich die Prüfung von Wechselspannung für elektrische Geräte und elektrische Systeme unter 110kv zum Ziel.Die Reaktoren und Anregungstransformatoren verwenden Trocken-Epoxidharzfüllung, geringe Größe und geringes Gewicht, geeignet für Feldbewegung, Serien- oder Parallelkomposition, die nicht nur für Transformatoren, GIS,gegenseitiger Induktor und Busch, aber auch der Kabel unter 110kv

II. Anwendbare Gegenstände

• XLPE-Kabel von 10kv,35kv,110kv
• GIS, Bremsschalter, gegenseitiger Induktor, Transformator unter 110 kV
• Kleine und mittlere Generatoren und Motoren

III. Hauptbestandteile

• Stromquelle mit variabler Frequenz
• mit einer Leistung von mehr als 50 W und
• mit einer Leistung von mehr als 1000 W und
• Kapazitätsspannungsdivider

• Portable Konstruktion, weniger als 50 kg für jede Komponente, geeignet für Feldspannungsprüfungen
• Modularer Aufbau des Reaktors, praktisch und flexibel
• Prüffrequenz: 30 ¢ 300 Hz
• Die Ausgangswellenform ist Sinuswelle, Abweichungsfaktor der Wellenform ≤ 1%
• Erleichterung der Verkabelung und des Betriebs
• Hochgradige Automatisierung der Prüfungen, intelligente Energiequelle mit variabler Frequenz, gute Stabilität, vollständige Schutzfunktion
• Datenanfragen können auf vergangene Testdaten abgerufen werden.

VI. Allgemeine technische Daten

1. Nennleistung: OEM;
2. Eingangsleistung: dreiphasige 380V Spannung, Frequenz 50Hz;
3. Nennspannung: 18KV, 27KV, 54KV, 50KV, 80KV, 100KV jeweils für Bestellung
4. Nennstrom: OEM;
5. Arbeitsfrequenz: 30 bis 300 Hz;
6. Ausgangswellenform des Geräts: Sinuswelle
7. Wellenformverzerrungsrate: Wellenformverzerrungsrate der Ausgangsspannung ≤ 1%;
8. Betriebszeit: 60 Minuten kontinuierlich zulässig unter Nennlast; Überdruck 1,1 mal 1 Minute;
9. Temperaturanstieg: Temperaturanstieg ≤ 65 K nach 60 Minuten Dauerbetrieb unter Nennlast;
10. Qualitätsfaktor: das Gerät selbst Q≥30 (f=45Hz);
11. Schutzfunktion: Schutz vor Überstrom, Überspannung und Flashover des Prüfprodukts für das Prüfprodukt (siehe Abschnitt "Variable Frequency Power Supply" für Einzelheiten);
12. Messgenauigkeit: effektiver Systemwert 1.5;

V. Hauptelemente: (z. B. FKTF-108KVA/27KV, 54KV, 108KV Prüfsatz)
