Vertikaler Wechselstrom-Resonanztestsystem Wechselstrom-Hochspannungstester mit variabler Frequenz

Eine Einheit
MOQ
negotiable
Preis
Vertikaler Wechselstrom-Resonanztestsystem Wechselstrom-Hochspannungstester mit variabler Frequenz
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Grundsätze: Typischer LC-Prüfkreislauf
Appilcation: AC-Spannungstest vor Ort
Maximale Kapazität: OEM-Produkte
Max.Voltage: OEM-Produkte
Designmerkmal: Zylinder- und Modulreaktor
Prüffrequenz: 20 bis 300 Hz
Arbeitszyklus: 60 Minuten oder OEM
Ausgangssignal: Gute Sinuswelle
Geordnete Art: Komponenten können getrennt bestellt werden
Hervorheben:

Sinuswellen-AC-Resonanztestsystem

,

Vertikales AC-Resonanztestsystem

,

300 Hz Wechselstrom-Hochspannungstester

Grundinformation
Herkunftsort: Ningbo, China
Markenname: Ningbo Suntech Power
Zertifizierung: ISO9001
Modellnummer: CHX-Serie
Zahlung und Versand AGB
Verpackung Informationen: Export-Standard-Holzkoffer ohne Fumigation
Lieferzeit: 75 bis 90 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Sätze / 3 Monate
Produkt-Beschreibung

AC-Resonanztest, Hochspannungskabelprüfgerät, AC-Widerstandsspannungstest



I. Anwendung:



Das Wechselstrom-Resonanztest-Set ist eine Art Hochspannungskabelprüfgerät für die Anwendung von Widerstandsspannung, das als Variable-Frequenz- und Variable-Induktivitäts-Resonanztestsystem eingestuft werden kann.Die erste wird durch die Regulierung der Prüffrequenz auf Resonanz abgestimmt, die zweite durch einstellbare InduktivitätVerschiedene Regelmodi führen zu demselben Ziel, d. h. eine große Leistungsleistung auf dem Prüfobjekt kann durch Eingabe einer kleinen Leistungsversorgung erzielt werden.



Für große Kapazitätsprüfobjekte wie XLPE-HV-Kabeldie größte Schwierigkeit bei der Annahme der Leistungsfrequenz oder der Anschlussfrequenz der Leistung als Annahmeprüfung für XLPE-IsolierkabelBei einem 630 mm2, 110 kV XLPE-Kabel mit einer Kapazität von 0,188 uF/kM beträgt der Prüfparameter jedes Kabels beispielsweise 2,9 MVA/128 kV/22.7A, wenn die Kabellänge 3 km beträgtEs ist jedoch unmöglich, Feldprüfungen auf traditionelle Weise durchzuführen.und mit einem hohen Qualitätsfaktor (Q) auf der anderen Seite, ist die erforderliche Leistung der Eingangsstromversorgung 1/Q der Prüfleistung, so daß eine dramatische Verringerung des Volumens und des Gewichts der Prüfausrüstung möglich ist, was für Feldversuche ideal ist.



Die Firma Fanke verfügt über langjährige Erfahrung in der Herstellung dieser Art von Prüfgeräten, diedie Prüfbedürfnisse verschiedener KundenDie Komponenten des Sets können auch separat bestellt werden.





II. Hauptbestandteile AC-Resonanztest mit variabler Frequenz


1. Isolationstransformator

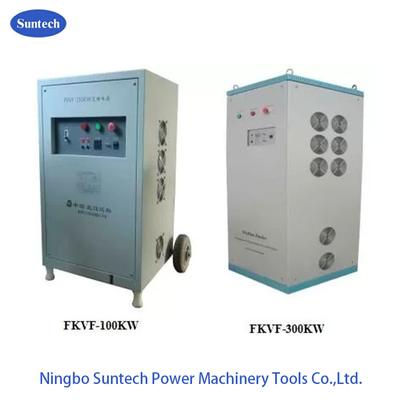

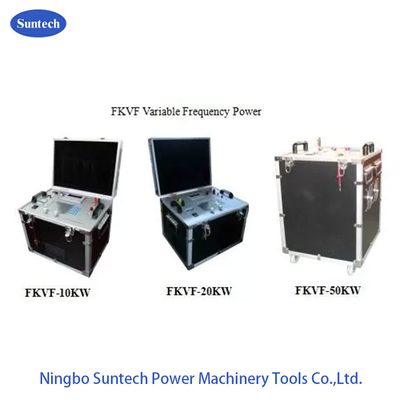

2. Stromquelle mit variabler Frequenz

3Aufregungstransformator

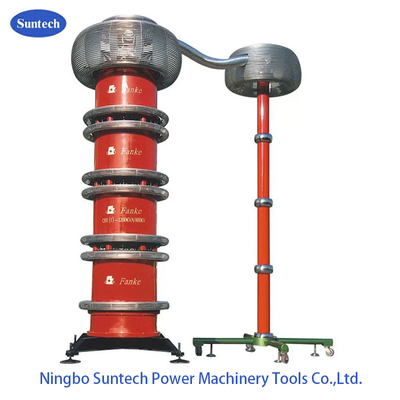

4. HV-Prüfreaktorgruppe(Resonanz-Induktor)

5. Spannungsspalter

6. Optionale Teile

6.1 Lastkondensator

6.2 HV-Dämpfungs-Block-Induktor

Anmerkung:

Der Belastungskondensator kann optional sein, wenn eine kleine Belastungsleitung getestet wird oder eine analoge Belastung zur Steuerung der Prüffrequenz benötigt wird.

2) Der Testreaktor kann für jedes Stück mit einer Nennspannung von 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV hergestellt werden, je nach unterschiedlichem Prüfobjektumfang oder Kundenbedarf.Nennstrom jedes HV-Reaktors kann 1~5A betragen,10A,15A,20A,25A,30A

3) Die Prüfschaltung ist wie folgt:

Vertikaler Wechselstrom-Resonanztestsystem Wechselstrom-Hochspannungstester mit variabler Frequenz 0

VF: Stromversorgungsquelle mit variabler Frequenz, die als Steuerungs- und Messteil in der Prüfschaltung dient.

T: Anregungstransformator, der die Anregungsspannung für den HV-Prüfreaktor liefert
L: Prüfreaktor, der eine Resonanzinduktivität im LC-Schaltkreis aufweist und die Prüfspannung erzeugt

Cx: Geprüfte Ausrüstung

MOA1: Blitzschutz ist ein Schutzteil des Erregungstransformators
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm)) der HV-Spannungsmessteil ist


III. Anwendungsbereich der Prüfobjekte

  1. 110 kV bis 400 kV Fernleitungen
  2. 110 kV bis 500 kV HV-GIS
  3. 110 kV bis 220 kV HV-Kopplungskondensator
  4. 110 kV ~ 500 kV Kondensator Spannungswandler (CVT)

Vorteile und Merkmale:

  1. Design aus Schnurholz zur Erweiterung der Kapazität
  2. Große Wärmekapazität für einen langen Dauerbetrieb
  3. Qualitätsfaktor:Q≥100 (bei f=30Hz)
  4. Kleine Größe und geringes Gewicht sind für Feldversuche einfach.
  5. Arbeitsfrequenzbereich:20-300 Hz

Feldprüfwerte



Vertikaler Wechselstrom-Resonanztestsystem Wechselstrom-Hochspannungstester mit variabler Frequenz 1

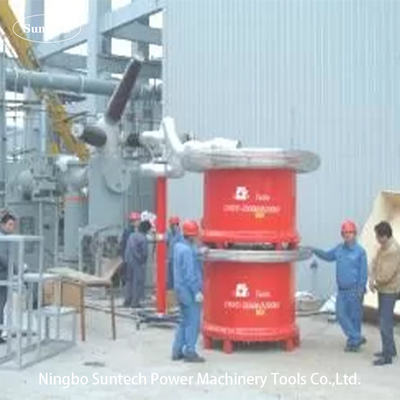

Anmerkung: 750KV/5A Wechselstrom-Resonanztest-Set mit variabler Frequenz von Fanke Hochspannung wird bei 500KV-Stromunterstationen durchgeführt
