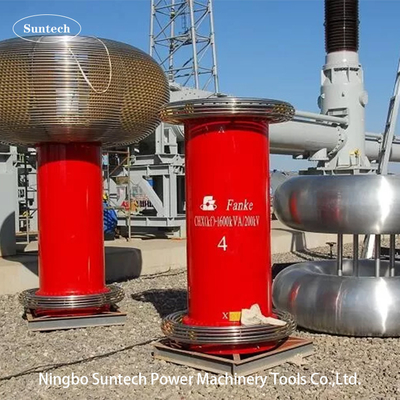

Zylinder-Hochspannungskabel-Prüfgeräte GIS / GIL-Prüfung Frequenz 20-300Hz

II. Prüfprinzipielfigur:


VF: Stromversorgungsquelle mit variabler Frequenz, die als Steuerungs- und Messteil in der Prüfschaltung dient.

T: Anregungstransformator, der die Anregungsspannung für den HV-Prüfreaktor liefert
L: Prüfreaktor, der eine Resonanzinduktivität im LC-Schaltkreis aufweist und die Prüfspannung erzeugt

Cx: Geprüfte Ausrüstung

MOA1: Blitzschutz ist ein Schutzteil des Erregungstransformators
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm)) der HV-Spannungsmessteil ist


V. Allgemeine technische Daten:

1. Systemprüfmodus: Serienresonanz mit variabler Frequenz
2. Anzahl der HV-Prüfreaktoren: OEM
3. Nennleistung: OEM
4. Nennleistung Spannung: max. 400KV/Stück
5. Nennstrom: max.25A/Stück
6. Reg. Frequenzbereich: 20 Hz bis 300 Hz
7. Ausgangsspannungswellenform: Sinuswelle
8. Isolationsgrad: unter 1,1 mal und bei 1 min, normal
9. Arbeitszyklus: OEM oder 60 Minuten unter Nennbetrieb;
10. Qualitätsfaktor des Prüfbaus selbst: Q≥60
11. Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
12. Geräuschpegel: Höchstens 70B
13. Reaktorstruktur: Öl eingetaucht, Epoxidrohrzylinder;
