Startseite /Produkte/Prüfgeräte für Hochspannungskabel/Ausrüstung für die Prüfung von Hochspannungskabeln mit Eisenbehältertyp

Ausrüstung für die Prüfung von Hochspannungskabeln mit Eisenbehältertyp

Eine Einheit
MOQ
negotiable
Preis
Ausrüstung für die Prüfung von Hochspannungskabeln mit Eisenbehältertyp
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Prüfprinzip: Variable Frequenz oder Variable Induktivität Resonanzkreis
Maximale Kapazität: 25A/Stück oder OEM
Prüffrequenz: 20-300Hz oder 50Hz
Testgenauigkeit: Nicht weniger als 1,5%
Prüfstand: IEC 60060-1:2010;IEC 60840:2011 und IEC 62067:2011 für XLPE-Kabel
Gebrauch: HV-Booster im Resonanztestsystem
Max.Voltage: 400KV/Stück oder OEM
Arbeitszyklus: 60 Minuten oder OEM
Besonderes für: Vor-Ort-Prüfung für lange HV XLPE-Kabel und GIS
Hervorheben:

Ausrüstung für die Resonanztestung mit variabler Induktivität

,

Ausrüstung zur Prüfung von Eisenbehälterkabeln

,

Hochspannungskabel-Resonanztester
Grundinformation
Herkunftsort: Ningbo, China
Markenname: Ningbo Suntech Power
Zertifizierung: ISO9001
Modellnummer: CHX-Serie oder OEM
Zahlung und Versand AGB
Verpackung Informationen: Export-Standard-Holzkoffer ohne Fumigation
Lieferzeit: 25~30 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 5 Stück/Monat
Produkt-Beschreibung

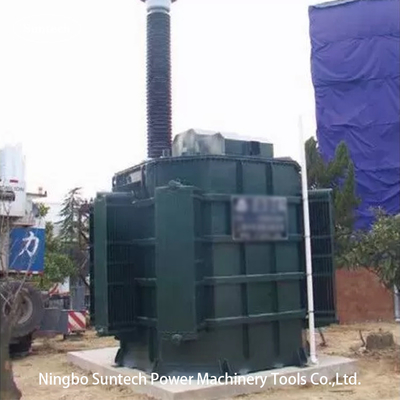

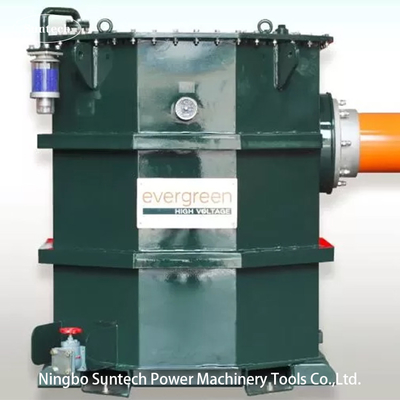

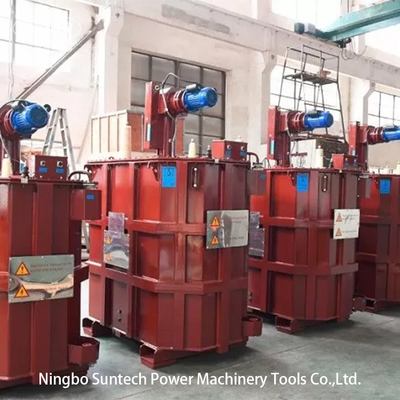

Eisen-Tank-Typ Hochspannungs-Prüfreaktor, Resonanztestgeräte mit variabler Induktivität, Kabelprüfung



I. Anwendung:



CHX(L,TX) series large capacity& iron tank-type induction regulation resonance test system is mainly used for AC voltage withstand or of ex-factory AC voltage withstand test to HV XLPE cable or other power equipment of 110KV~500KV classDiese Produkte von Fanke wurden von der State Grid Corporation of China, dem Wuhan High Voltage Research Institute, abonniert..Die Spezifikation beträgt 350KV,35A. Sie werden für den Langzeit-Stimulationsspannungs-Widerstands-Test von Super-Hochspannungskabeln verwendet (Typprüfung für EHV XLPE).


Anmerkung: Eisen Tank Typ Hochspannungstestreaktor mit variabler Frequenzresonanz kann auch auf Bestellung hergestellt werden.
Die HV-Ausgangsbüschel des Testreaktors können horizontal sein.

II. Anwendbare Gegenstände
  • Feld-WK-Spannungsbeständigkeit und Fabrik-WK-Spannungsbeständigkeit von Hochspannungs-Stromkabeln von 110KV/500KV.

III. Hauptmerkmale
  • Eisen-Box-Stil-Struktur, gute Wärmeverteilung, in der Lage, für lange Zeit zu arbeiten.
  • Der Eingangskondensator ist nur 1/Q der Ausgangskondensator.
  • Gewicht als1/5~10 des konventionellen Leistungsfrequenzprüftransformators
  • Keine vorübergehende Überspannung bei Ausfall des Prüfer
  • Breiter Anwendungsbereich, gute Anwendungsflexibilität, großer Kondensatorbereich der
  • Tests.
  • Bei Ausfall des getesteten Objekts, ist der Resonanzzustand beschädigt, wird Kurzschlussstrom automatisch auf das Minimum reduziert, wenig Kurzschlussstrom vergangen am Fehlerpunkt
  • Ausgestattet mit einem intelligenten Mess- und Steuerungssystem, langfristige
  • Intelligente und automatische Erkennung und Abfertigung von Personal.
  • Es kann als Fahrzeug konstruiert werden, das mit einem speziellen Prüffahrzeug ausgestattet ist.


IV. Allgemeine technische Daten:

  1. Systemprüfung: Serienresonanz mit variabler Frequenz oder variabler Induktivität
  2. Anzahl der HV-Prüfreaktoren: OEM
  3. Nennleistung: OEM
  4. Nennleistung Spannung: max. 400KV/Stück
  5. Nennstrom: max.25A/Stück
  6. Reg. Frequenzbereich: 20 Hz bis 300 Hz
  7. Ausgangsspannungswellenform: Sinuswelle
  8. Isolationsgrad: unter 1,1 mal und bei 1 min, normal
  9. Arbeitszyklus: OEM oder 60 Minuten unter Nennbetrieb;
  10. Qualitätsfaktor des Prüfbaus selbst: Q≥60
  11. Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
  12. Geräuschpegel: Höchstens 70B
  13. Reaktorstruktur: Öl eingetaucht, Epoxidrohrzylinder;

Anmerkung: Spezielle Anforderungen können auf Bestellung gestellt werden

Größe und Tag:

Resonanz-Ac-Hochspannungsprüfgerät

HV XLPE-Kabel-Resonanztestsystem

9000 KVA Hochspannungskabelprüfer
