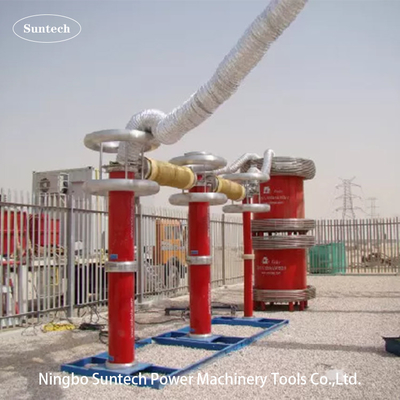

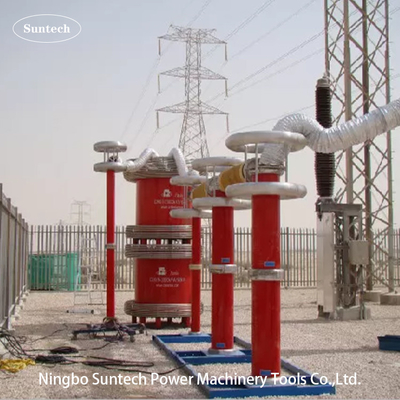

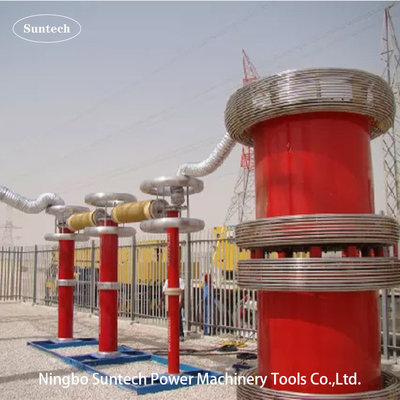

Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel

Eine Einheit
MOQ
negotiable
Preis
Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Prüfprinzip: Variable Frequenz-Resonanzkreis
Maximale Kapazität: 9000 KVA
Prüffrequenz: 20 bis 300 Hz
Testgenauigkeit: Nicht weniger als 1,5%
Prüfstand: IEC 60060-1:2010;IEC 60840:2011 und IEC 62067:2011 für XLPE-Kabel
Gebrauch: AC-Spannungstest
Max.Voltage: 150KV, 300KV, 450KV
Arbeitszyklus: 60 Minuten
Besonderes für: Vor-Ort-Prüfung für lange HV XLPE-Kabel und GIS
Anwendung: Bauleitung
Lichtbogenabstand: 350 mm
Ausschaltvermögen: 10kA
Kriechstrecke: 500 mm
Aktuelles Rating: 100A
Häufigkeit: 50-60Hz
Mechanische Festigkeit: ≥10KN
OEM-Produkte: verfügbar
Betriebstemperaturbereich: -40°C zu 85°C
Nennstrom: 100A
Nennspannung: 33KV
Sicherheitsnormen: IEC 60282-2
Standards: IEC 60282-1
Struktur: Vertikal
Typ: Außen
Hervorheben:

Resonanz-Ac-Hochspannungsprüfgerät

,

HV XLPE-Kabel-Resonanztestsystem

,

9000 KVA Hochspannungskabelprüfer

Grundinformation
Herkunftsort: Ningbo, China
Markenname: Ningbo Suntech Power
Zertifizierung: ISO9001
Modellnummer: CHX-9000KVA/150KV,300KV,450KV
Zahlung und Versand AGB
Verpackung Informationen: Export-Standard-Holzkoffer ohne Fumigation
Lieferzeit: 75 bis 90 Arbeitstage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10 Sätze / 3 Monate
Produkt-Beschreibung

Variable Frequency Resonant Widerstand Spannungstest für lange HV XLPE Kabel



I.Anwendung:


Dieses Prüfgerät Modell CHX-9000KVA/150KV,300KV450 KV ist für den Einsatz von XLPE-Kabeln mit einer Klasse von 132 kV bis 400 KV, für den Einsatz von AC-Hpot-Tests vor Ort und für den Einsatz von GIS mit einer Klasse von 362 KV und niedriger, für den Einsatz von AC-Hpot-Tests vor Ort mit Variable-Frequenz-Resonanzkreislauftechnologie ausgelegt.Die höchste Prüfspannung beträgt nicht mehr als 150KV,300KV,450KV durch den Zylinderversuchsreaktor im Parallel- oder Serienanschluss; die Prüffrequenz kann zwischen 20 und 300Hz liegen.der Arbeitszyklus beträgt nicht mehr als 60 Minuten.



Durch den modularen Testreaktor wird parallel oder in Seiren, der Test-Set-Modell CHX-9000KVA/150KV,300KV,450KV auch die folgenden vor Ort AC Hypotest durchgeführt werden kann:

1.1 Höchstens 150 KV und 60 A für Fernleitungen mit XLPE-Leitung mit höchstens U0= 87KV

1.2 Höchstens 300 KV und 40 A für Fernleitungen mit XLPE-Fähigkeiten von höchstens U0= 160KV;

170 KV und unterhalb der GIS-Klasse

1.3 Höchstens 450 KV und 20 A für Fernleitungen mit XLPE-Leitung mit höchstens U0= 230 KV;

362KV und unterhalb der GIS-Klasse



Bis jetzt... these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each set, Das ähnliche Modell kann Klausel 9 ein anderes typisches Modell.


II. Hauptbestandteile



USE Name der Komponenten Typ und Spezifikation Wie viel? Jedes Gewicht Jede Dimension
1 Stromversorgung mit variabler Frequenz FKVF-300kW/380V 1 Stück 280 kg 750*700*1200 mm
2 Aufregungstransformator CQSB ((J) - 300 kVA 1 Stück 3000 kg 950*850*900 mm
3 HV-Resonanztestreaktor CHX ((kf) - 3000 kVA/150 kV 3 Stück 4500 kg D1200*H1250mm
4 Kapazitätsdivider TRF-450kV/1000pF 1 Satz 275 kg D250*H2850mm
5 Spezielles Prüfzubehör   1 Satz

Anmerkung:1.Lastkondensator kann optional sein, wenn kleine Lastleitung tesing oder analoge Belastung zur Steuerung der Testfrequenz benötigen.

2.Der Testreaktor kann für jedes Stück eine Nennspannung von 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV nach unterschiedlichem Prüfobjektumfang oder Kundenanforderung erzeugen.Nennstrom jedes HV-Reaktors kann 1~5A betragen,10A,15A,20A,25A,30A



III. Prüfprinzipielfigur:
Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel 0

VF: Stromversorgungsquelle mit variabler Frequenz, die als Steuerungs- und Messteil in der Prüfschaltung dient.

T: Anregungstransformator, der die Anregungsspannung für den HV-Prüfreaktor liefert
L: Prüfreaktor, der eine Resonanzinduktivität im LC-Schaltkreis aufweist und die Prüfspannung erzeugt

Cx: Geprüfte Ausrüstung

MOA1: Blitzschutz ist ein Schutzteil des Erregungstransformators
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm)) der HV-Spannungsmessteil ist


IV. Allgemeine technische Daten:

  1. Systemprüfmodus: Serienresonanz mit variabler Frequenz
  2. Systemmodell: CHX-9000KVA/150KV,300KV,450KV
  3. Eintrittsstromversorgung: 380 ± 10% (dreiphasig),50 Hz/60 Hz
  4. Anzahl der HV-Prüfreaktoren: 3 Stück
  5. Nennleistung: 9000 kVA
  6. Nennleistung Spannung: 150KV,300KV,450KV
  7. Maximale Prüfspannung: nicht mehr als 150KV,300KV,450KV
  8. Nenn-Ausgangsstrom: 20A/Einzelstück oder in Serie;60A parallel
  9. Reg. Frequenzbereich: 20 Hz bis 300 Hz
  10. Ausgangsspannungswellenform: Sinuswelle
  11. THD der Ausgangswellenform: ≤ 1%
  12. Isolationsgrad: unter 1,1 mal und bei 1 min, normal
  13. Arbeitszyklus: 60 Minuten unter Nennbetrieb;
  14. Qualitätsfaktor des Prüfbaus selbst: Q≥60
  15. Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
  16. Geräuschpegel: Höchstens 70B
  17. Reaktorstruktur: Öl eingetaucht, Epoxidrohrzylinder;


V. Hauptmess- und Steuerungssoftware wie folgt:



Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel 1
Anmerkung: Diese Abbildung zeigt das Anzeigebett beim Einstellen des Prüfparameterschrittes der Steuerungs- und Messsoftware an der VF-Stromversorgung.


VI.Zubehör

  • Zubehörbox für die Lagerung von Zubehör
  • Eintrittskabel der Stromquelle
  • Ausgangskabel der Stromquelle
  • Ausgangskabel von Antriebstransformatoren
  • Erdungskabel für das System
  • Parallele Kabel des Reaktors
  • HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
  • HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
  • Stützboden für die Trennwand
  • Corona-Ring für Testreaktor und Trennvorrichtung
  • Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.


VII. Sonstiges typisches Modell



1 Optionales Modell für das XLPE-Kabel der Klasse 132KV bei Spannungsprüfung vor Ort



Modell Nennspannung Nennstrom Nennleistung Maximaler Einsatz
Die Leistung ist in der Tabelle 1 angegeben. 155 KV 5A 775 KVA 132 kV Kabel≤1km
Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. 155 KV 10A 1550 KVA 132 kV-Kabel≤2km
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. 155 KV 15A 2325 KVA 132 kV-Kabel≤3km
Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. 155 KV 20A 3100 KVA 132 kV Kabel≤4km
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. 155 KV 25A 3875 KVA 132 kV-Kabel≤5km
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 155 KV 50A 7750 KVA 132 kV Kabel≤10 km
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 155 KV 80A 12400 KVA 132 kV-Kabel≤ 16 km
Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. 155 KV 100A 15500 KVA 132 kV-Kabel≤20 km
Spezielle Anforderungen können auf Bestellung gestellt werden.

Anmerkung: Versuchtes Kabelspannungsklasse ≤ 132kV, 0,25uF/km



2 Optionales Modell für das XLPE-Kabel der Klasse 230KV bei Spannungsprüfung vor Ort



Modell Nennspannung Nennstrom Nennleistung Maximaler Einsatz
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. 255 KV 8A 2020 KVA 220~230kV-Kabel≤1km
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 255 KV 16A 4080 KVA 220~230kV-Kabel≤2km
Die Leistung ist in der Tabelle 1 angegeben, wenn die Leistung in der Tabelle 1 angegeben ist. 255 KV 24A 6120 KVA 220~230kV-Kabel≤3km
Einheit für die Bereitstellung von elektrischen Antrieben 255 KV 32A 8160 KVA 220 bis 230 kV Kabel ≤ 4 km
Die Prüfungen werden in der Regel von der Kommission durchgeführt. 255 KV 40A 10200 KVA 220~230kV-Kabel≤5km
Einheit für die Bereitstellung von elektrischen Antrieben 255 KV 80A 20400 KVA 220 bis 230 kV-Kabel≤10 km
Die Prüfungen werden in der Regel von der Kommission durchgeführt. 255 KV 100A 25500 KVA 220 bis 275 kV Kabel≤ 12,5 km
Spezielle Anforderungen können auf Bestellung gestellt werden.

Anmerkung: getestete Kabelspannungsklasse ≤ 230 kV, 0,25 uF/km



3 Optionales Modell für das XLPE-Kabel der Klasse 330KV bei Spannungsprüfung vor Ort



Modell Nennspannung Nennstrom Nennleistung Maximaler Einsatz
Bei der Ausführung der Prüfungen sind die folgenden Anforderungen zu beachten: 350 KV 10A 3500 KVA 330 kV-Kabel≤1km
Die Leistung ist in der Tabelle 1 angegeben. 350 KV 20A 7000 KVA 330 kV-Kabel≤2km
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistung. 350 KV 30A 10500 KVA 330 kV-Kabel≤3km
Die Leistung wird durch die Leistungskapazität des Geräts ermittelt. 350 KV 40A 14000 KVA 330 kV-Kabel≤4km
Die Leistung ist in der Tabelle 1 angegeben. 350 KV 60A 21000 KVA 330 kV-Kabel≤5km
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 350 KV 80A 28000 KVA 330 kV Kabel≤10 km
Spezielle Anforderungen können auf Bestellung gestellt werden.

Anmerkung: Versuchtes Kabelspannungsklasse ≤ 330kV, 0,25uF/km



4 Optional ein anderes Modell für langes XLPE-Kabel bei Spannungsprüfung vor Ort



Modell Nennspannung Nennstrom Nennleistung

Anwendung

(Ab 20 Hz)

Die in Absatz 1 genannten Anforderungen gelten für die Bereitstellung von elektrischen Anschlussleitungen. 130 KV 10A, 20A 1300 KVA Für U0=64KV und unterhalb des Kabels
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 150 KV 10A, 20A 3000 KVA Für U0=87KV und unterhalb des Kabels
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 250 KV 20A, 40A 10000 KVA Für U0=127KV und unterhalb des Kabels
Die Leistung ist in der Tabelle 1 angegeben. 250 KV 20A, 80A 20000 KVA Für U0=127KV und unterhalb des Kabels
Die Leistung ist in der Tabelle 1 angegeben. 350 KV 20A, 60A 21000 KVA Für U0=230KV und unterhalb des Kabels
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Berechnung der Leistung. 350 KV 20A, 80A 42000 KVA Für U0=230KV und unterhalb des Kabels
Spezielle Anforderungen können auf Bestellung gestellt werden.

Anmerkung: Die Prüfspannung des XLPE-Kabels wird als 1,7 U betrachtet.0



5 Optionales Modell für Kabel der Klasse HV oder EHV und GISAC-Hypotest vor Ort



MOdel Nennspannung Nennstrom Nennleistung

Anwendung

(Ab 20 Hz)

Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 130 KV, 260 KV 20A@130KV 2600 KVA

Für U0=64KV-Kabel

Für GIS der Klasse 72,5 KV

10A@260KV

Für U0=127KV Kabel

Für GIS der Klasse 145 KV

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 150 KV, 300 KV 60A@150KV 9000 KVA

Für U0=87KV-Kabel

Für GIS der Klasse 72,5 KV

30A@300KV

Für U0=160KV Kabel

Für GIS der Klasse 170 KV

Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel. 250 KV, 500 KV 40A@250KV 10000 KVA

Für U0=127KV Kabel

Für GIS der Klasse 145 KV

20A@500KV

Für U0=290KV-Kabel

Für GIS der Klasse 362KV

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 250 KV, 500 KV 80A@250KV 20000 KVA

Für U0=127KV Kabel

Für GIS der Klasse 145 KV

40A@500KV

Für U0=290KV-Kabel

Für GIS der Klasse 362KV

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. 350 KV, 700 KV 60A@350KV 21000 KVA

Für U0=190-KV-Kabel

Für GIS der Klasse 170 KV

30A@700KV

Für U0=290KV-Kabel

Für GIS der Klasse 550 KV

Spezielle Anforderungen können auf Bestellung gestellt werden.





VIII. Prüfstandardablage für XLPE-Kabel gemäß IEC 60840:2011 und IEC 62067:2011 vor Ort



Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel 2



Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel 3

IX. Standardtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203:2011 für HV-GIS



Variable Frequency Resonant Resist Ac High Voltage Test Set für lange HV XLPE Kabel 4
