Vollautomatischer integrierter Transformator-Prüfstand, Leistungstransformator-Prüfsystem

Vollautomatischer Transformator-Integrierter Prüfstand, Leistungstransformator-Versuchssystem

I. Beschreibung und Anwendung der Erzeugnisse

Vor und nach der Herstellung oder Wartung des Leistungstransformators sind die notwendigen routinemäßigen Qualitätskontrollen und Prüfpunkte erforderlich.

Leistungstransformator-Umfassende Prüfsysteme sind für die vorstehenden Prüfzwecke konzipiert und eingesetzt.Es verwendet eine umfassende und modulare Software mit PLC-Computer und integriert den zusätzlichen Stromzähler., Spannungsmesser und Leistungsmesser als Testbank für einen Körpertyp, erheblich verbesserte Testeffizienz, Anwendbarkeit und Testechtheit. Es kann automatisch Testergebnisse erstellen und speichern,und drucken Sie den Bericht mit einem externen Drucker.

Die Prüfsysteme können die Prüfpunkte wie folgt definieren:

1.1 Hauptprüfpunkte innerhalb des Systems

• Prüfung der Eigenschaften des Transformators ohne Last;
• Prüfung der Lastmerkmale des Transformators;
• Leistungsfrequenz Wechselspannungs-Widerstandsprüfung;
• Drei Verdoppelungsfrequenz induzierte Spannungsprüfungen;
• Harmonische Prüfung des Transformators;
• Prüfung des Gleichstromwiderstands des Transformators;
• Transformatorverhältnis, Gruppe, Fehlerprüfung;
• Tests zur Temperaturerhöhung des Transformators.

1.2 Ausserhalb des Systems unterstützte Prüfpunkte

• Prüfungen des Transformatorisolationswiderstands, Absorptionsverhältnisses, Polarisierungsindex;
• Transformatorisolierende Ölanalysesysteme;
• Prüfverfahren für die elektrische Verringerung eines Transformators;
• Teilentladungstests;
• Temperatur- und Luftfeuchtigkeitstests.

1. Die3Anpassungsmöglichkeit zur Prüfung des Leistungstransformators

• Kapazität: 360000 kVA und weniger
• Spannungsstärke: 500kV,330kV,220kV,110kV, 35kV/10kV, Einphasen- und Dreiphasenstromtransformatoren
• Genauigkeit und Reichweite der unversalen Prüfung wie in der folgenden Tabelle

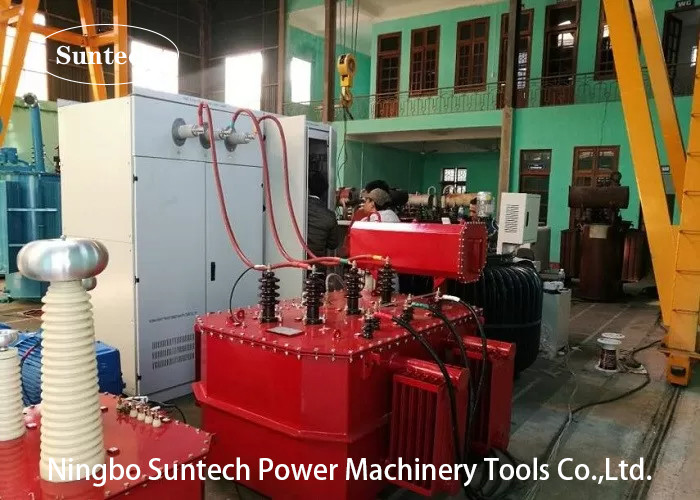

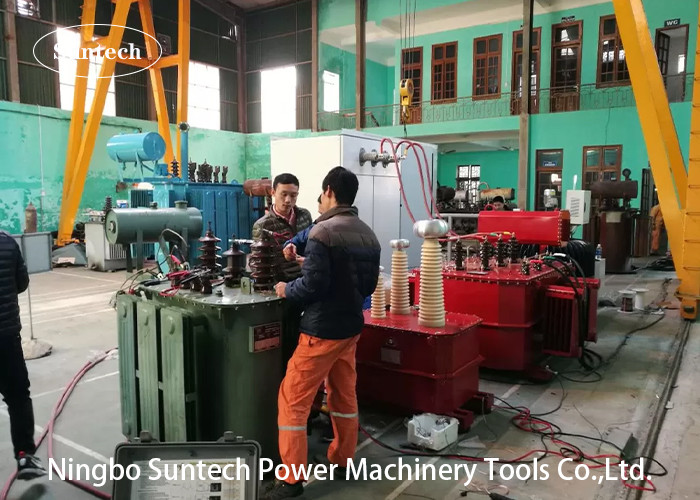

II. Das Prüfsystem umfaßt drei Hauptteile:

Überwachungsstationen für das integrierte Prüfsystem des Transformators (oder Namen Überwachungs- und Probenahmekabine);

Kontrollschrank für das integrierte Prüfsystem des Transformators (oder Bezeichnungen)Hilfssteuerung);

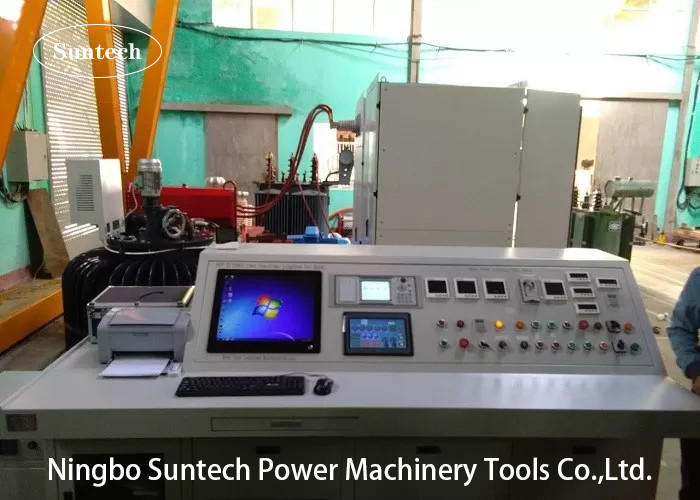

Betriebsplattform des integrierten Prüfsystems für Transformatoren (oder Bezeichnung des Prüfstandes);

III. Universelle Struktur und Funktionsmerkmale

• Das System übernimmt die automatische Bedienung des Computers und behält die manuelle Bedienungsfunktion bei, es kann die Maus oder den Touchscreen verwenden, um den Test abzuschließen.Die Prüfdaten können nach Abschluss der Prüfung automatisch in den Prüfbericht hochgeladen werden., können Sie automatisch die ursprünglichen Testdaten ausrufen, indem Sie einfach die Datennummer eingeben.
• automatisch den Hoch- und Niederspannungsstrom und das Spannungsgetriebe nach den Eingangsparametern des Transformators (Kapazität, Hoch- und Niederspannungsseite) mit der Tastatur auswählen;
• Automatisches Schaltgetriebe (keine manuelle Schaltfläche erforderlich) und automatisches Schalten;
• Automatische Hebregulierung und automatische Drehzahlregelung zum Nennstrom oder zur Spannung, die automatisch aufhören;
• Automatische Anweisungen für abnormen Strom, Spannungsschutz und Alarm;
• Automatische Datenerfassung und automatische Speicherung der Daten, automatische Wiederherstellung des Ausgangszustands der Maschine;
• Prüfbericht der automatischen Druckerei.
• Alle Überwachungsparameter und Vektordiagramme werden nach internationalen Normen auf demselben Bildschirm angezeigt
• Um die Messgenauigkeit zu gewährleisten, ist ein hochgenauer Leistungsanalysator anzuwenden.Der Leistungsanalysator wird von unserer Firma entwickelt und wurde erfolgreich von uns selbst entwickelt und arbeitete in der chinesischen nationalen Transformator Qualitätskontrolle Zentrum für zwei Jahre.
• Das System verfügt über Software, Hardware, Systemverriegelung und sonstigen Mehrfachschutz, übernimmt eine geteilte Körperkonstruktion, getrennte Konstruktion des Steuerkreislaufteils von primärem und sekundärem;
• Der Spannungsregler verwendet die Technologie der Variablen Frequenz, um die Drehzahl des Motors willkürlich anzupassen.
• Das System kann einen 31-fachen harmonischen Analysetest durchführen. .

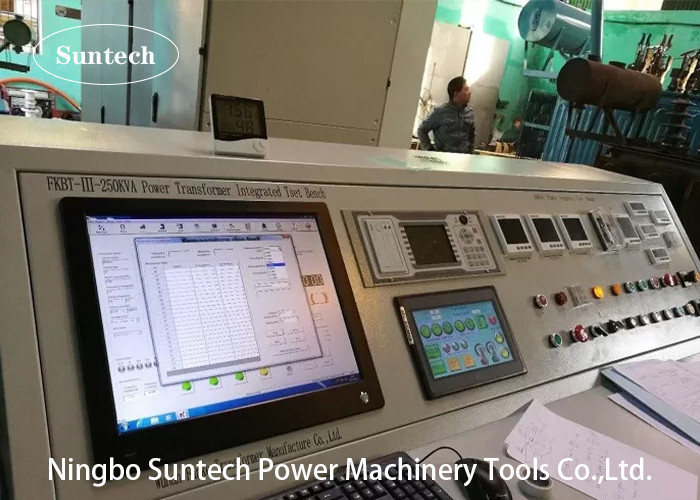

VI.Anwendung des Modells FKBT-III-250KVA (zum Beispiel)

4.1. Das System wird für die Leistungstransformatorprüfung angewendet, die Prüfspezifikation des Transformators ist wie folgt:

• Prüfungskapazität: 2500 KVA und weniger
• HV-Nennspannung seitlich: 35KV,22KV
• LV-seitige Nennspannung: 0,4 ~ 6KV
• Maximaler Impedanzniveau: höchstens 8%

4.2 Das System hat folgende Prüffunktionen:

4.3 Referenznorm

4.4. Die Ausgestaltung und der Lieferumfang für die Ausfuhr
