600-KV PD-freie Hochspannungstestersysteme, Teilentladungsmessgeräte

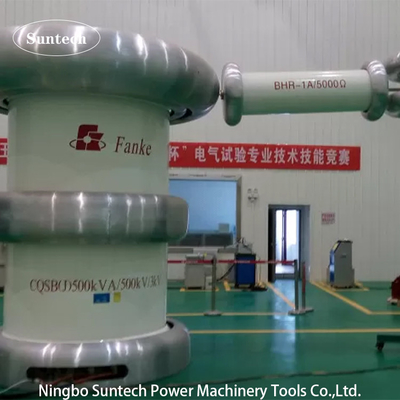

III. Prüfverbindungsbild (z. B. Modell CQSB-500KVA/500KV):

IV. Technisches Merkmal

1. Reine Leistungsfrequenzprüfung bei 50 Hz oder 60 Hz, Ausgangsspannungsverzerrung (THD) ist sehr gering.
2. Erfüllung niedriger Anforderungen an die Messung von Teilentladungen
3. Modulärer Aufbau zur Platzersparnis im Prüfsaal
4. Niedrige Impedanz, breiter Anwendungsbereich
5. Einfache Bedienung mit computergesteuertem Messsystem
6. Vollständige Schutzschaltung zur Gewährleistung der Sicherheit von Personal und Ausrüstung
7. elektrische Komponenten, die für Spannungs- und Überspannungsschutz empfindlich sind
8. Besonders geeignet für Prüfungen, bei denen eine stabile Spannung erforderlich ist, auch wenn sich die Last unter Spannung ändert (Corona-, Nass- und Verschmutzungstests) oder wenn die Last induktiv ist (induktive Spannungstransformatoren).

V. Allgemeine technische Daten:

1. Systemprüfmodus: PD-freie Wechselstrom-Spannungsprüfsysteme mit Zylindertransformator
2. Systemmodell: CQSB-300KVA/600KV
3. Eintrittsstromversorgung: 380 ± 10% ((einphasige),50Hz/60Hz
4. Nennleistung: 300 kVA
5. Nennleistung Spannung: 300KV,600KV
6. Maximale Prüfspannung: nicht mehr als 600 KV
7. Nennstrom: 0,5A
8. Reg. Frequenzbereich: 50/60 Hz
9. Ausgangsspannungswellenform: reine Sinuswelle
10. Temperaturanstieg: weniger als 65 K bei Nennstrom bei 60 Arbeitsminuten;
11. Geräuschpegel: Höchstens 65 dB
12. Struktur: Ölgetränkt mit Zylindertyp

VI. Sonstige optionale Bauteile

1. Geräuschfilter für die Stromversorgung
2. Drei- und Fünftelfilter
3. Kompensationsreaktor
4. Elektronische Schnellschutzvorrichtung gegen Überspannung
5. Standardkondensator SF6
6. Teilentladungsdetektor

VII. Sonstiges typisches Modell

1.Einfachtransformatortyp:

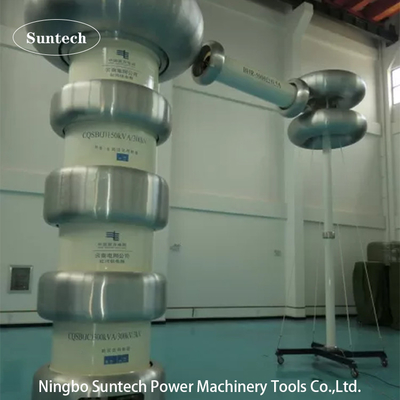

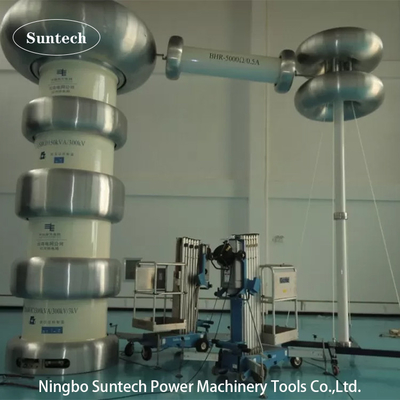

2.Stapelbare Zylindertransformatoren Typ:
