Name: Modulare Gitter-Gin-Stäbe mit korrosionsbeständiger Beschichtung für den Bau eines 8-18 m hohen Stromturms
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBNX-300A
Price: 285715.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Name: Innen aufgehängte Gitter Gin-Stäbe

Modell: LBNX-300A / LBNX-300B

Artikel-Nr.: 03131-03141

Reichweite: 8-18m

Abschnitt: 300 x 300 mm

Sicherheitsfaktor: 2.5

Gewicht: 10,5-11,0 kg/m

Garantie: 1 Jahr

Hervorheben:

Modulärer Gitter Gin-Stab

Korrosionsbeständiger Gin-Stab

8-18m Gitter Gin-Stiel

Grundinformation

Herkunftsort: NINGBO, CHINA

Markenname: Suntech

Zertifizierung: ISO 9001

Modellnummer: LBNX-300A

Zahlung und Versand AGB

Verpackung Informationen: Sperrholzkiste mit Stahlbandverstärkung für den Export

Lieferzeit: 3–7 Werktage für Lagerbestände, 15–25 Tage für Großbestellungen

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 2000 Stück pro Monat

Galerie

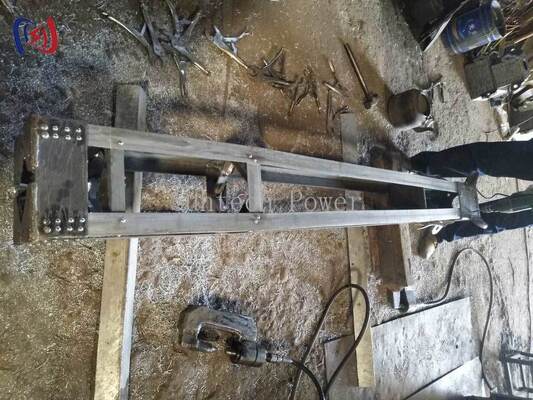

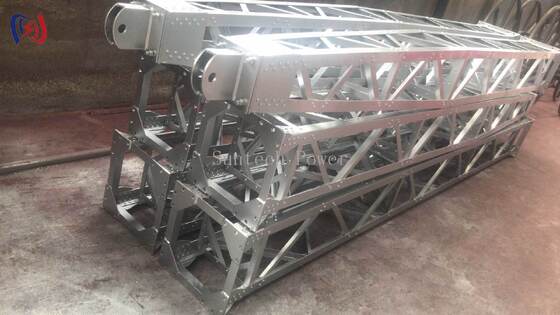

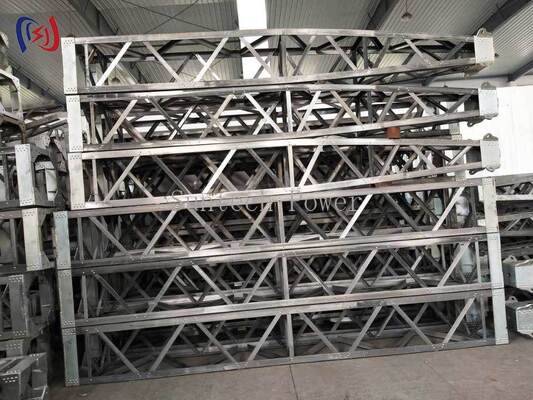

Modulare Gitter-Gin-Stäbe mit korrosionsbeständiger Beschichtung für den Bau eines 8-18 m hohen Stromturms

Produkt-Beschreibung

Innenliegender Gittermast LBNX-300A für den Turmbau

Der innenliegende Gittermast ist ein modularer Hebemast für den Bau von Stromübertragungstürmen. Er wird im Turmkörper aufgehängt, wodurch der Arbeitsbereich um den Turm frei bleibt. Die Gittersegmente werden verschraubt, um Arbeitshöhen von 8 m bis 18 m zu erreichen. Die Daten zu vertikaler Last und Sicherheitsfaktor für jedes Modell sind unten aufgeführt.

Konstruktion und Aufbau

Innenliegendes Design: der Mast wird im Turmkörper gehalten, wodurch der umliegende Arbeitsbereich frei bleibt.
Modulare Gittersegmente: ineinandergreifende Längen werden auf die erforderliche Höhe montiert.
Verstärkte Stahlverbindungen: verschraubte Verbindungen am Mastkopf und an der Basis.
Hauptteile aus Vierkantstahlrohr: 50x50mm Hauptträger mit 25x25mm bis 30x30mm Zubehör.
Korrosionsbeständige Beschichtung: geeignet für den Außeneinsatz.
Austauschbare Komponenten: einfachere Inspektion und Wartung.

Technische Spezifikationen

Artikel-Nr.	Modell	Bereich (m)	Segment (mm)	Hauptteil (mm)	Zubehör (mm)	Vertikale Last (KN)	Sicherheitsfaktor	Gewicht (kg/m)
03131	LBNX-300A	8-16	300x300	50x50x4	25x25x3	13-38	2,5	10,5
03141	LBNX-300B	11-18	300x300	50x50x5	30x30x3	15-40	2,5	11,0

Qualitätskontrolle und Prüfung

Gittersegmente, Verbindungen und Zubehör werden vor der Verpackung montiert und auf Passgenauigkeit, Geradheit und Verbindungsintegrität geprüft. Jede Charge wird anhand ihrer angegebenen Segmentgröße und ihres Arbeitsbereichs inspiziert. Die Produkte werden unter einem nach ISO 9001 zertifizierten Qualitätsmanagementsystem hergestellt, und ein Inspektionsbericht wird jeder Lieferung beigefügt.

Typische Anwendungen

Montage von Übertragungstürmen
Errichtung von Umspannwerksstrukturen
Temporäre Hebearbeiten
Notfallreparaturen an Türmen

Montage und Verwendung

Vorbereitung des Standorts: den Arbeitsbereich ebnen und die Bodenbedingungen prüfen.
Montage: die gekennzeichneten Gittersegmente verbinden und alle Verbindungen sichern.
Betrieb: die Last überwachen und den Arbeitsbereich frei halten.
Demontage: die Montageschritte umkehren und die Komponenten an einem trockenen Ort lagern.

Werksunterstützung und Käufergarantie

Herstellerdirektpreise ohne Handelsaufschläge
OEM und ODM verfügbar mit kundenspezifischen Höhen, Segmenten und Branding
Unterstützung bei der Modellauswahl (Bereich 8 m bis 18 m) basierend auf Turmhöhe und Last
Ersatz-Gittersegmente und Zubehör verfügbar
12 Monate eingeschränkte Garantie

Nennen Sie uns Ihre Turmhöhe, Ihren Arbeitsbereich und Ihre Last, und unsere Ingenieure bestätigen das richtige Gittermastmodell und ein Direktangebot ab Werk innerhalb eines Arbeitstages.
