Name: Modulares A-förmiges Gittermast-Gin Pole mit korrosionsbeständiger Beschichtung für 8-28m Turmbau
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: LBR-250
Price: 285715.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Name: A-Form Gitter Gin-Stäbe

Modell: LBR-250 bis LBR-600D, GBR-300 bis GBR-700

Artikel-Nr.: 03361-03615

Reichweite: 8 bis 28 m

Abschnitt: 250x250mm bis 700x700mm

Sicherheitsfaktor: 2.5

Gewicht: 10,5x2 bis 75x2 kg/m

Garantie: 1 Jahr

Hervorheben:

Modulares Gin Pole

Korrosionsbeständiger Gittermast-Gin Pole

8-28m A-förmiger Gin Pole

Grundinformation

Herkunftsort: NINGBO, CHINA

Markenname: Suntech

Zertifizierung: ISO 9001

Modellnummer: LBR-250

Zahlung und Versand AGB

Verpackung Informationen: Sperrholzkiste mit Stahlbandverstärkung für den Export

Lieferzeit: 3–7 Werktage für Lagerbestände, 15–25 Tage für Großbestellungen

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 2000 Stück pro Monat

Galerie

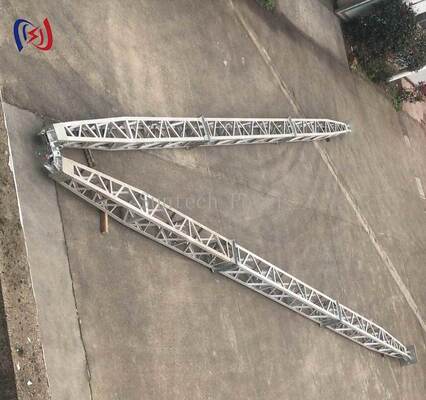

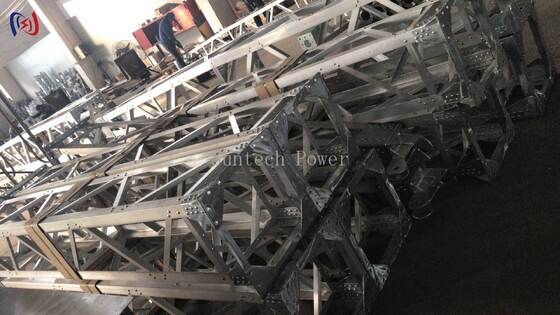

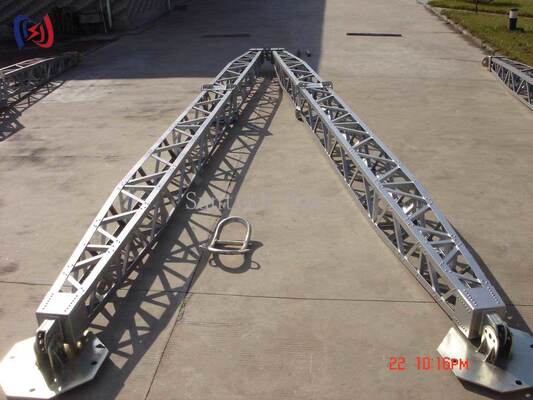

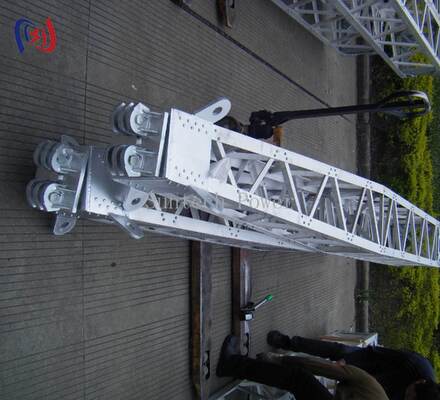

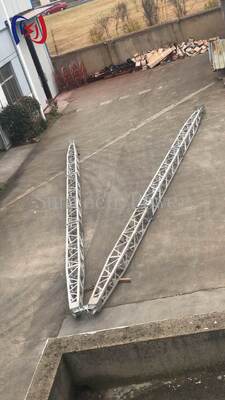

Modulares A-förmiges Gittermast-Gin Pole mit korrosionsbeständiger Beschichtung für 8-28m Turmbau

Produkt-Beschreibung

A-Form Gitter Gin Pole LBR-250 für die Errichtung und das Heben von Türmen

Die A-Gittermaste ist ein modularer Hebemast für die Errichtung und Wartung von Übertragungsmasten und Umspannwerken.und die Abschnitte schrauben sich zusammen, um Arbeitshöhen von 8 m bis 28 m zu bauen19 Modelle decken quadratische Rohrprofile von 250 mm bis 700 mm ab, wobei die Daten zur vertikalen Belastung und zum Sicherheitsfaktor nachstehend aufgeführt sind.

Entwurf und Struktur

Einheit für die Anlage der Anlagebreite Basis und gleichmäßige Lastverteilung für einen stabilen Fuß.
Modularisierte Abschnitte:Verriegelung von Gitterlängen, die zur erforderlichen Höhe zusammengebaut werden.

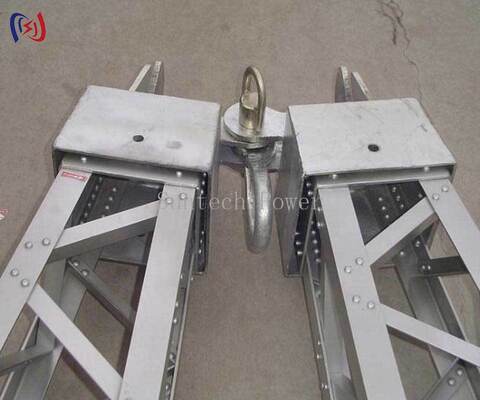

mit einer Breite von mehr als 20 mm,Schraubverbindungen am Mastkopf und an der Basis.
Hauptteile für Quadratrohr aus Stahl:50x50 mm bis 80x80 mm Hauptteile je Modell.
Korrosionsbeständige Beschichtung:geeignet für den Gebrauch im Freien.
Ersetzbare Bauteile:Erleichterung der Inspektion und Wartung.

Technische Spezifikation

Artikel Nr.	Modell	Abstand (m)	Abschnitt (mm)	Hauptteil (mm)	Zubehör (mm)	Vertikalbelastung (KN)	Gewicht (kg/m)
03361	LBR-250	8 bis 13	250 x 250	50x50x4	25x25x3	72 bis 26	10.5x2
03371	LBR-300A	8 bis 16	300x300	50x50x4	25x25x3	90 bis 26	10.5x2
03380	LBR-300B	8 bis 16	300x300	50x50x5	30x30x3	-	11.0x2
03381	LBR-350	8 bis 16	350x350	50x50x5	30x30x3	120 bis 35	10.5x2
03391	LBR-400A	11 bis 18	400 x 400	50x50x5	30x30x3	147-38	11.0x2
03401	LBR-400B	11 bis 18	400 x 400	60x60x5	30x30x3	-	14.6x2
03411	LBR-500A	13 bis 20	500 x 500	60x60x5	30x30x3	162 bis 81	18x2
03415	LBR-500B	13 bis 20	500 x 500	60x60x5	40x40x3	-	20x2
03421	LBR-500C	13 bis 20	500 x 500	70x70x6	40x40x3	256 bis 127	21x2
03425	LBR-500D	13 bis 20	500 x 500	70x70x6	50x50x4	-	22x2
03431	LBR-600A	15 bis 22	600 x 600	60x60x6	40x40x3	171 bis 96	20x2
03435	LBR-600B	15 bis 22	600 x 600	70x70x6	40x40x3	-	21x2
03441	LBR-600C	15 bis 22	600 x 600	70x70x6	50x50x4	275 bis 150	22x2
03445	LBR-600D	15 bis 22	600 x 600	80x80x6	50x50x4	-	24x2
03611	GBR-300	10 bis 15	300x300	50x50x5	30x30x3	75 bis 35	33x2
03612	GBR-400	12 bis 18	400 x 400	56x56x5	30x30x3	100 bis 75	43x2
03613	GBR-500	14 bis 24	500 x 500	63x63x5	40x40x4	185 bis 125	54x2
03614	GBR-600	16 bis 26	600 x 600	70x70x6	40x40x4	420 bis 145	63x2
03615	GBR-700	18 bis 28	700 x 700	80x80x6	50x50x4	600 bis 230	75x2

Qualitätskontrolle und Prüfung

Vor dem Verpacken werden die Gitterprozesse, -verbindungen und -zubehör zusammengebaut und auf Passform, Geradheit und Verbindungsintegrität geprüft.Jede Charge wird anhand der angegebenen Abmessungen und des Arbeitsbereichs überprüft.Die Produkte werden unter ISO 9001 zertifiziert Qualitätsmanagement hergestellt, und ein Inspektionsprotokoll wird mit jeder Lieferung geliefert.

Typische Anwendungen

Übertragungsturmmontage
Errichtung der Unterstationstruktur
Vorübergehende Hebungen
Reparaturen von Notturmen

Montage und Verwendung

Vorbereitung des Standorts:die Arbeitsfläche auszubilden und die Bodenverhältnisse zu überprüfen.
Aufbau:die gekennzeichneten Gitterteile verbinden und alle Verbindungen sichern.
Betrieb:die Belastung überwachen und die Arbeitszone frei halten.
Abbau:die Montageschritte umdrehen und die Bauteile an einem trockenen Ort aufbewahren.

Fabrikunterstützung und Kundensicherung

Direktpreisgestaltung durch den Hersteller ohne Handelsschicht-Markup
OEM und ODM verfügbar mit individuellen Höhen, Abschnitten und Marken
Modellwahlunterstützung (Bereich von 8 m bis 28 m) basierend auf Turmhöhe und Last
Ersatzteile und Zubehör zur Verfügung
12 Monate begrenzte Garantie

Sagen Sie uns Ihre Turmhöhe, Reichweite und Belastung, und unsere Ingenieure bestätigen das richtige Gin-Stabmodell und ein direktes Angebot innerhalb eines Werktages.
