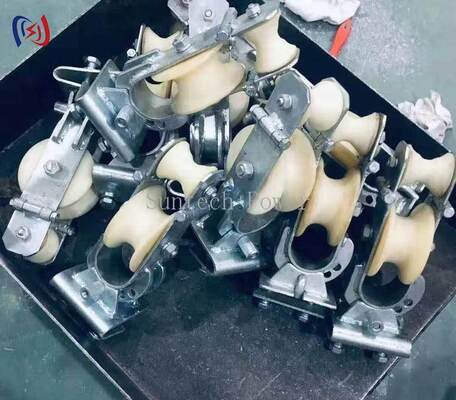

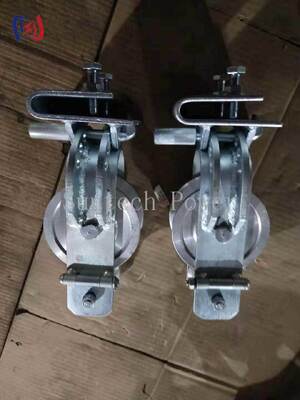

Aluminium/Nylon-Schabe 20KN-Leitersträngenblock für Dreihandsträngenübertragung

Getriebe aus Aluminium/Nylon, 20 kN, zum Bespannen von Leitern in drei Richtungen

Produktübersicht

Der am Querarm montierte Dreizweck-Bespannungsblock ist zum Bespannen von Draht an Beeline- und Winkelstangen in drei Richtungen konzipiert: gerade, rechts und links. Geeignet für einsträngige Aluminium- und ACSR-Leiter auf Tangentenstrukturen. Alle Rollen kugelgelagert. Rahmen aus verzinktem Stahl. Nennlast 20 kN, anwendbarer Leiter ≤LGJ240.

Technische Spezifikationen

Anwendungen

· Bespannungsdraht an geraden Masten (gerade Richtung)

· Aufspanndraht an Winkelstangen (Rechts- und Linksrichtung)

· Installation von einsträngigen Aluminium- und ACSR-Leitern auf Tangentialstrukturen

· Freileitungsbau, der einen Zug in mehrere Richtungen erfordert

· Projekte zur Verlegung von Verteilungsleitungen

Produktvorteile

· Besaitung in drei Richtungen –Ermöglicht die Ausrichtung in gerader, rechter und linker Richtung aus einem einzigen Block, wodurch die Notwendigkeit mehrerer Spezialblöcke entfällt.

· Leichtbau –Nur 4–4,3 kg, einfach zu handhaben und auf Traversen in der Höhe zu installieren.

· Kugellagerscheibe –Leise, gleichmäßige Rotation mit minimaler Reibung für gleichmäßigen Kabelweg.

· Rahmen aus verzinktem Stahl –Die korrosionsbeständige Konstruktion gewährleistet eine lange Lebensdauer im Außenbereich.

· Duale Materialoptionen –Aluminiumscheibe für schwere Beanspruchung; Nylonscheibe zum Schutz empfindlicher Leiter.

· ISO 9001-Qualität –Hergestellt unter strengen Qualitätskontrollstandards für zuverlässige Feldleistung.

Häufig gestellte Fragen (FAQ)

F: Was bedeutet drei Ziele?

A: Von einer Halterung aus kann der Draht in drei Richtungen verlegt werden: gerade (Luftlinie), rechts und links an Winkelstangen.

F: Maximale Leitergröße?

A: ≤LGJ240 ACSR-Leiter.

F: Wie hoch ist das Gewicht?

A: 4–4,3 kg, je nach Scheibenmaterial.

F: Materialoptionen?

A: SHCS-2L: Aluminiumscheibe. SHCS-2N: Nylonscheibe.

F: Was ist das Rahmenmaterial?

A: Verzinkter Stahl für Korrosionsbeständigkeit
