Unterirdischer Kabel Störung Entfernung Locator, Distributionskabel Störung Detektor 8G Speicherung

Erdkabel-Route und Kabel-Fehlerdistanzortungsgerät, Verteilkabel-Fehlerdetektor

I. Anwendung:

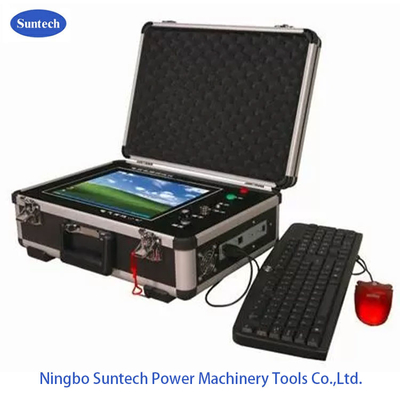

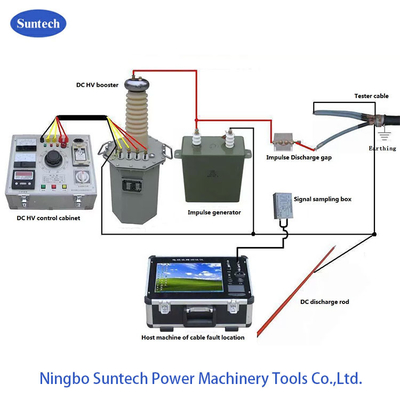

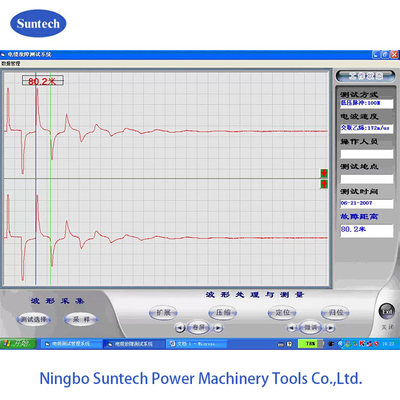

Das FKDL2000 Kabel-Fehlerdistanzortungsgerät ist ein integriertes Prüfgerät, das aus dem Fehlerprüfkopf, dem Kabelwegverfolgungssignalgenerator, dem Kabelwegverfolgungssignalempfänger und dem Kabel-Fehlerortungsgerät usw. besteht. Das Hauptgerät, einschließlich des integrierten Computers, des Niederspannungs-Impulsgenerators und des Datenprozessors, wird zum Testen der Fehlerdistanz und zum Messen der Kabellänge und der Wellenausbreitungsgeschwindigkeit im Kabel verwendet.Das Sinussignal mit einer Frequenz von 30 kHz und einer Spitzenamplitude von 30 V, das vom Wegsignalgenerator erzeugt wird, wird zur Ermittlung des Kabelwegs verwendet. Der Wegsignalempfänger dient zum Empfangen des Signalwegs und zur Ermittlung der Kabelbelastung und zur Schätzung der Kabelverlegetiefe. Das Fehlerortungsgerät dient zur genauen Fehlerlokalisierung.Die Detektionsmethode hat drei Arten:Niederspannungs-Impulsmethode, Hochspannungs-Überschlag-Impulsmethode, Mehrfach-Impulsmethode. Der optionale Teil ist ein DC-Hochspannungsverstärker und ein Schaltschrank, der zur Bereitstellung einer Durchschlagsspannung zur Vergrößerung der Isolationsschäden und zur einfachen Reparatur verwendet wird.

DasIntegrierte Prüfgerätkann Kabelfehler bei verschiedenen Spannungspegeln unter 35 KV testen. Es kann Kabelfehler verschiedener Kabelabschnitte, verschiedener Dielektrika und verschiedener Kabelmaterialien testen. Es kann Leerlauf-Kabelfehler, Kurzschluss-Kabelfehler, Niedrigwiderstands-Kabelfehler, Hochwiderstands-Leckage-Kabelfehler und Hochwiderstands-Überschlag-Kabelfehler testen.

II. Technischer Index:

1, Fehler-Messsystem

• Testet verschiedene Arten von Fehlern von Stromkabeln und Leerlauf- oder Kurzschlussfehlern von Koaxialkabeln und Telefonkabeln.
• Getestete Kabelklasse: 35KV und darunter
• Misst die Geschwindigkeit der Radiowellenausbreitung in Kabeln bekannter Länge.
• Messdistanz: mehr als 16 km
• Systemfehler: weniger als 1m
• Abtastfrequenz: 25 MHz
• Min. Auflösung: 0,2m
• Toter Bereich: weniger als 16m
• Stromversorgung: DC 12V
• Gewicht: 5 Kg

2, Kabel-Wegverfolgungssignalgenerator Teil

• Signalausgangsfrequenz: 30 KHz
• Oszillationsmethode: Chopping
• Leistungsausgang: 30W
• Stromversorgung: 220V±10％
• Gewicht: 4 Kg

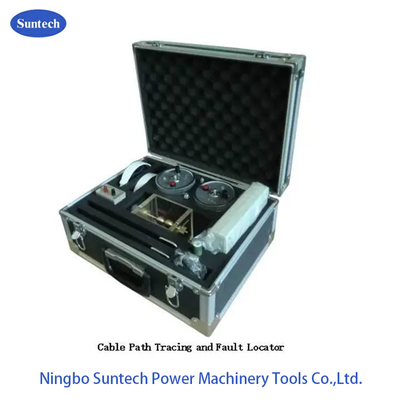

3, Kabel-Fehlerortungsgerät Teil

• Messempfindlichkeit: Signalquelle mit Innenwiderstand von 50Ω gibt 300 Hz Signal aus, der Locator gibt ein Signal von weniger als 10μv ein, wenn die Ausgabe 2V beträgt und das Signal-Rausch-Verhältnis besser als 20:1 ist.
• Impedanzeingang: mehr als 1,2KΩ
• Kopfhörer von 2×2000Ω
• Betriebsspannung: DC 9V±10％
• Umgebungstemperatur: -20℃～70℃

4. Weitere technische Daten

III. Konfiguration:

• FKDL Kabel-Fehlertestsystem (1 Satz)
• FKDL Signalgenerator für Wegverfolgung (1 Satz)
• Signalempfänger für Wegverfolgung (1 Stück)
• FKDL Fehlerortungsgerät (1 Stück)
• Stromabtastschrank (1 Stück)
• Entladungskugelspalt (1 Satz)
• Kopfhörer (2 Stück)
• DC-Impulskondensator (1 Satz)
