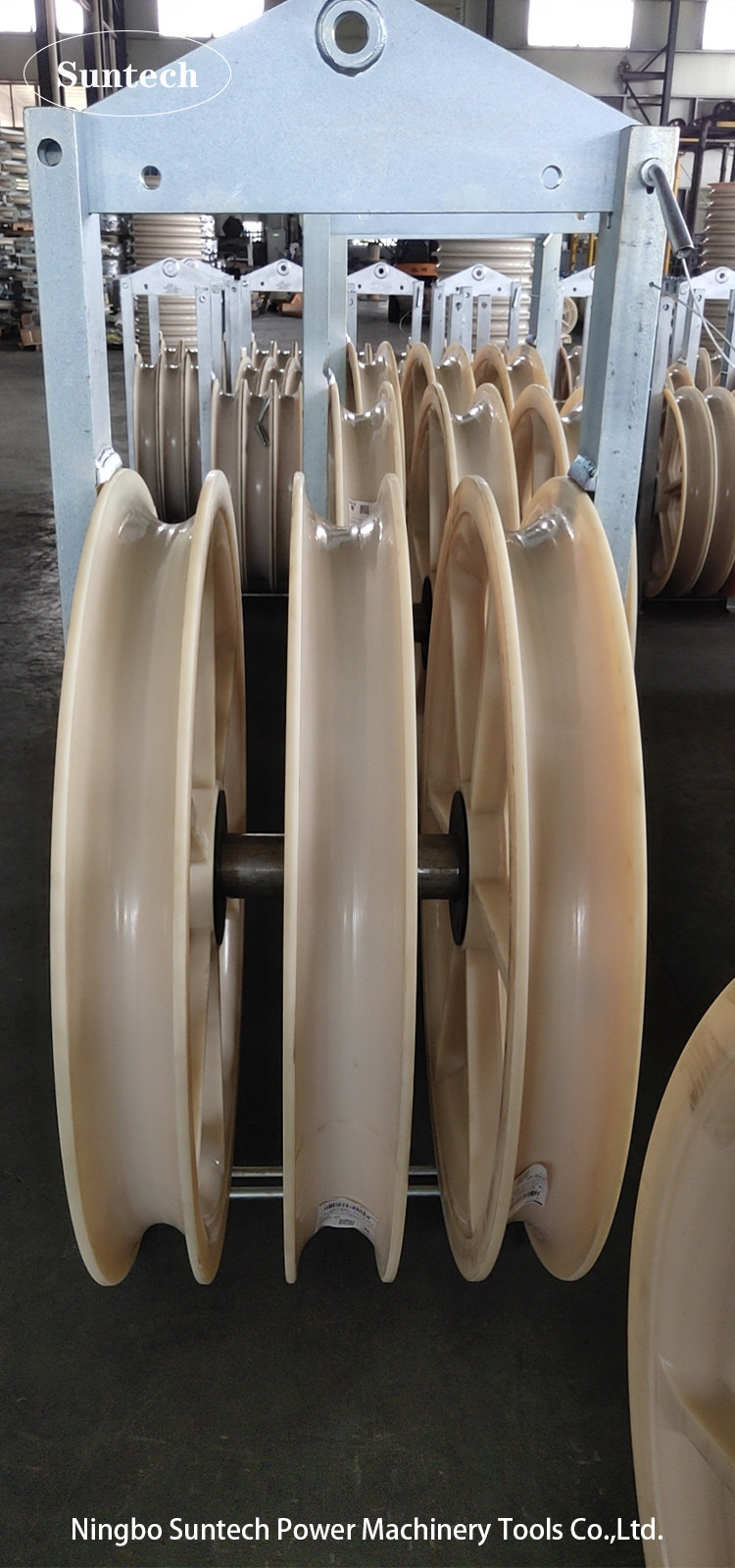

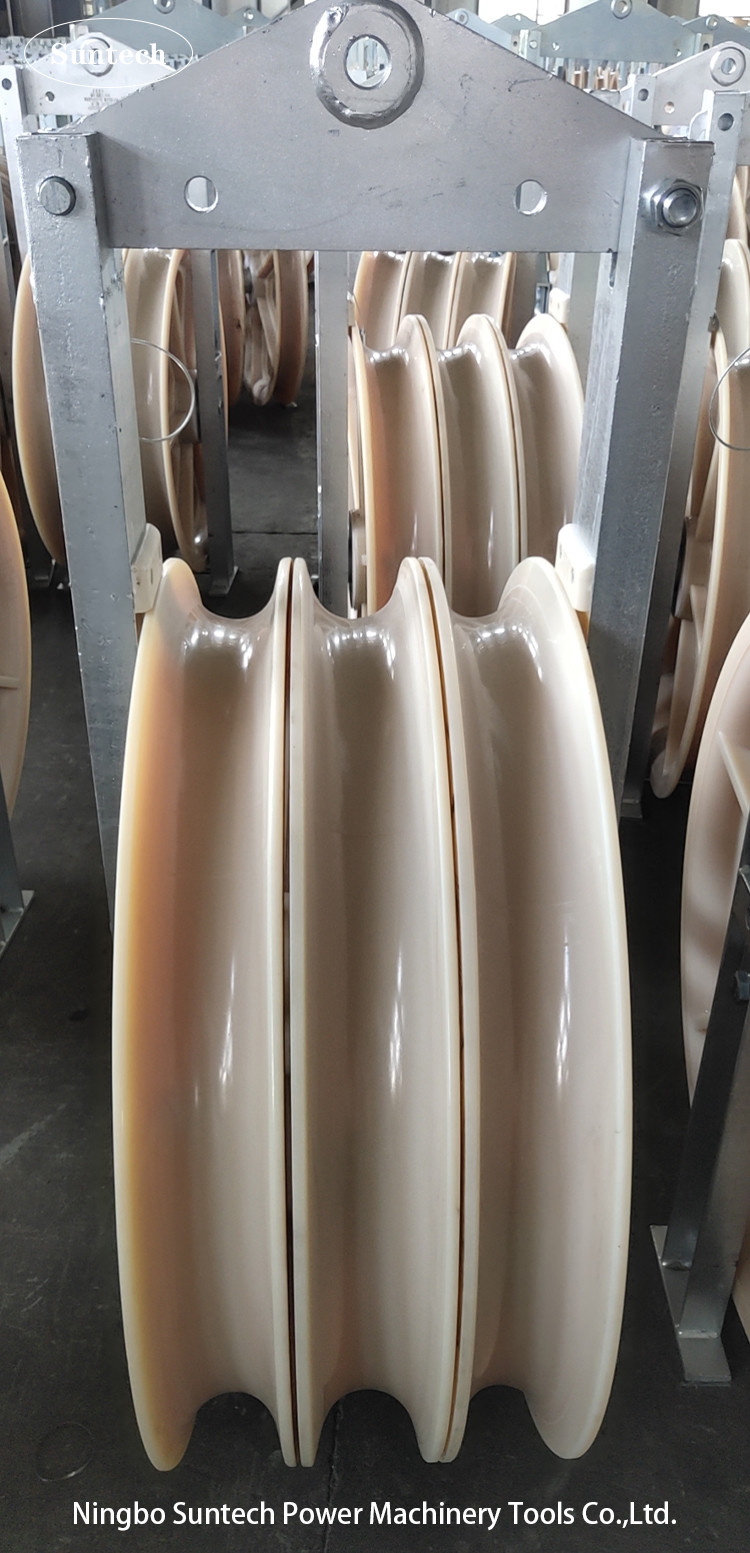

400 Kv Übertragungsleitung Stringing 660 mm Nylon Sheave Pulley Block
660MM Stringblöcke für Oberleitungsleitungen werden für die Stringung von Oberleitungsleitungen oder OPGW verwendet.
Die Schiebe besteht aus einer Aluminiumlegierung, die mit Neopren oder hochfester MC-Nylon ausgekleidet ist.
660MM Stringing-Blöcke für Oberleitungsleitungen
Artikel Nr. | Modell | ACSR-Größenbereich | Arbeitsbelastung | Gewicht (kg) | Aus Stoff aus Schaufel |
10121 | SHD660 | 400 bis 500 | 20 | 30 | Aluminiumlegierung |
10124 | SHDN660 | 400 bis 500 | 20 | 24 | MC-Nylon |
10122 | SHS660 | 400 bis 500 | 40 | 106 | Zentralstahl- oder Nylon-Schabe, Seitenschabe |
10125 | SHSLN660 | 400 bis 500 | 40 | 92 | |
10127 | SHSQN660 | 400 bis 500 | 40 | 76 | MC-Nylon |
10123 | SHW660 | 400 bis 500 | 60 | 150 | Aluminiumlegierung mit Neopren |
10126 | Schwerpunkt: | 400 bis 500 | 60 | 120 | |
10128 | SHWQN660 | 400 bis 500 | 60 | 110 | MC-Nylon |
10129 | SHQZ660 | 400 bis 500 | 80 | 260 | mit einem Durchmesser von mehr als 0,01 mm |
10130 | SHQ660A | 400 bis 500 | 80 | 190 |
Anwendungsbereich: Geeignet für die Verzahnung von Einzel-, Zwei- oder Drei- oder Vierstrang-Aluminium- und ACSR-Leitern an tangenten Strukturen.
Durch die Rille können Kompressionshülsen, drehbare Anschlüsse und Seilanschlüsse durchlaufen.
Die Schleife besteht aus einer Aluminiumlegierung oder einem hochfesten Nylon.
Die 508X75 mm große Aluminiumlegerung kann mit Neopren ausgekleidet werden.
Anmerkung:
1. Haken, runde Augen und Spalte sind optional, bitte bei der Bestellung angeben.
Die Daten des Modells bedeuten den Außendurchmesser der Schale X die Breite der Schale (mm).
2Alle Scheiben sind auf Kugellagern montiert, der Blockrahmen aus verzinktem Stahl.
Übertragungsleitungen mit großem Durchmesser
Artikel Nr. | Modell | Anzahl der Stäube | Nennlast | Durchmesser der Rille / | Gewicht (kg) | Material | Außendias. / Breite |
10101 | SHD-508x75 | 1 | 20 | Φ408 mm / | 22.5 | Aluminium | Φ508 mm / 75 mm |
10102 | SHS-508x75 | 3 | 40 | 86 | Stahl mit Zentralschiebe | ||
10103 | SHW-508x75 | 5 | 60 | 108 | |||
10104 | Die Daten sind nicht mehr verfügbar. | 1 | 20 | 18.5 | mit einer Breite von nicht mehr als 15 mm | ||
10105 | SHSLN-508x75 | 3 | 40 | 51.5 | Zentralschleife Nylon | ||
10106 | Schwerpunkt: | 5 | 60 | 91.5 | |||
10107 | SHSQN-508x75 | 3 | 40 | 60 | mit einer Breite von nicht mehr als 15 mm | ||
10108 | Schwerpunkt: | 5 | 60 | 75 | |||
10121 | SHD-660x100 | 1 | 20 | Φ560 mm / | 30 | Aluminium | Φ830 mm / 110 mm |
10122 | SHS-660x100 | 3 | 40 | 106 | Stahl mit Zentralschiebe | ||
10123 | Der Wert der Verbrennungsmenge ist zu messen. | 5 | 60 | 136 | |||
10124 | SHDN-660x100 | 1 | 20 | 20 | mit einer Breite von nicht mehr als 15 mm | ||
10125 | SHSN-660x100 | 3 | 40 | 92 | Zentralschleife Nylon | ||
10126 | Schnittstellen für die Angabe der Größe der Verpackung | 5 | 60 | 120 | |||
10127 | SHSQN-660x100 | 3 | 40 | 85 | mit einer Breite von nicht mehr als 15 mm | ||
10128 | SHWQN-660x100 | 5 | 60 | 100 | |||
10141 | SHDN-822x110 | 1 | 30 | Φ710 mm / | 25 | mit einer Breite von nicht mehr als 15 mm | Φ916 mm / 110 mm |
10142 | SHSQN-822x110 | 3 | 60 | 130 | Zentralschleife Nylon | ||
10143 | SHWQN-822x110 | 5 | 90 | 180 | |||
10144 | SHSQN-822x110 | 3 | 60 | 100 | mit einer Breite von nicht mehr als 15 mm | ||
10145 | SHWQN-822x110 | 5 | 90 | 130 | |||
10151 | SHDN-916x110 | 1 | 50 | Φ800 mm / | 45 | mit einer Breite von nicht mehr als 15 mm | |
10152 | SHSQN-916x110 | 3 | 80 | 140 | |||
10153 | SHWQN-916x110 | 5 | 150 | 235 |
Anwendungsbereich: Geeignet für die Anbindung von Aluminium- und ACSR-Leitern an Tangenzstrukturen.
Die Schleife ist aus Aluminiumlegierung oder hochfester Nylon.
Die große Größe ist 660mm, 822mm, 916mm.
1040 mm Nylon-Schaufel kann mit Neopren ausgekleidet werden.
