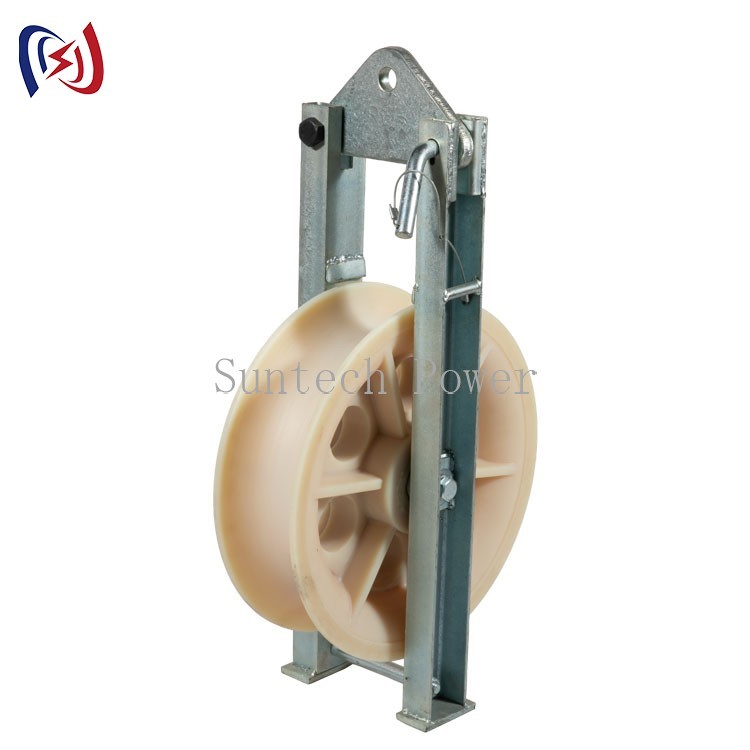

Luftleitungen mit einem Strangleitungstrang und einem Dreipulle-Block
Stringing-Blöcke mit unterschiedlichem Durchmesser wurden verwendet, um verschiedene Leiter zu stringen.
Unsere Stringblöcke mit großem Durchmesser sind hochfest und flexibel, einfach zu bedienen, leicht und langlebig.
Verwendung:Schützen Sie Kabel und Leiter vor Reibungen, wenn sie gelegt werden. Sie sparen Zeit und Mühe.
a. Wir fertigen viele Modelle für verschiedene Anwendungen im Aufbau von Übertragungsleitungen.
b. Sie dienen zur Stützung von Leitern, OPGW, ADSS und Kommunikationsleitungen.
c. Die Blöcke sind aus hochfesten MC-Nylon- oder Aluminiummaterialien gefertigt, und der Rahmen der Blöcke ist aus verzinktem Stahl. Die seitlichen Blöcke sind auf Kugellagern montiert.
Anmerkungen:Alle Arten von Katzenblöcken können nach den Anforderungen der Kunden hergestellt werden.
Wenn Sie interessiert sind, können Sie uns für weitere Informationen kontaktieren, und wir werden unser Bestes tun, um Ihren Anforderungen gerecht zu werden.
Modell | Größe des Rades Durchmesser x Breite (mm) | Größe des Leiters (mm2) | Nennlast (kN) | Gewicht (kg) | Material für Räder |
SHD-120X30 | 120x30 | 25 bis 70 | 5 | 2.1 | Aluminium |
SHD-160X40 | 160X40 | 95 bis 120 | 10 | 3.1 | |
SHD-200X40 | 200X40 | 150 bis 240 | 15 | 3.7 | |
SHD-200X60 | 200X60 | 150 bis 240 | 15 | 4.1 | |
SHD-250X40 | 250 x 40 | 150 bis 240 | 20 | 5.1 | |
SHD-250X60 | 250X60 | 300 bis 400 | 20 | 5.4 | |
SHD-270X60 | 270X60 | 300 bis 400 | 20 | 6.7 | |
SHD-320X60 | 320X60 | 300 bis 400 | 20 | 10.4 | |
SHD-400X80 | 400 × 80 | 400 bis 500 | 20 | 11.9 | |
SHDN- 120X30 | 120x30 | 25 bis 70 | 5 | 1.5 | mit einer Breite von nicht mehr als 15 mm |
SHDN- 160 x 40 | 160X40 | 95 bis 120 | 10 | 2.3 | |
SHDN- 200 x 40 | 200X40 | 150 bis 240 | 15 | 2.5 | |
SHDN-200X60 | 200X60 | 150 bis 240 | 15 | 3.0 | |
SHDN- 250 x 40 | 250 x 40 | 150 bis 240 | 20 | 3.6 | |
SHDN- 250 x 60 | 250X60 | 300 bis 400 | 20 | 3.8 | |
SHDN-270X60 | 270X60 | 300 bis 400 | 20 | 4.3 | |
SHDN- 320X60 | 320X60 | 300 bis 400 | 20 | 7.5 | |
SHDN-400X80 | 400 × 80 | 400 bis 500 | 20 | 8 | |
SHD-508X75 | 508X75 | ≤400 | 20 | 22.3 | Aluminium |
SHD-660X100 | 660X100 | ≤500 | 20 | 30 | |
Die Daten sind in der Tabelle 1 aufgeführt. | 508X75 | ≤400 | 20 | 18 | mit einer Breite von nicht mehr als 15 mm |
SHDN-660X100 | 660X100 | ≤500 | 20 | 20 | |
SHDN-830X110 | 830X110 | ≤630 | 30 | 25 | |
SHDN-916X110 | 916X110 | ≤800 | 50 | 45 | |
SHDN-1040X125 | 1040X125 | ≤1000 | 55 | 105 |
