Eigenschaften

Technische Daten

Name: Hydraulischer Typ Kabelrollstand

Modell: SI-5 / SI-10 / SI-10A / SI-16 / SI-20 / SI-30

Nennlast: 50-300 kN

Anwendbarer Durchmesser der Kabelspule: 2400 bis 5000 mm

Anwendbare Kabelspulenbreite: 1600 bis 3100 mm

Kernlochdurchmesser: 76 bis 200 mm

Gewicht: 172 bis 600 kg

Rahmenmaterial: Hochfestes Stahl

Hervorheben:

50-300KN Nennlast Hydraulikkabelrollenstand

Leitertrommelständer mit 2400-5000mm Durchmesser

Kabeltrommelständer mit hochfestem Stahlrahmen

Grundinformation

Herkunftsort: NINGBO, CHINA

Markenname: Suntech

Zertifizierung: ISO 9001

Modellnummer: Si

Zahlung und Versand AGB

Verpackung Informationen: Sperrholzkiste mit Stahlbandverstärkung für den Export

Lieferzeit: 3–7 Werktage für Lagerbestände, 15–25 Tage für Großbestellungen

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 3000 Stück pro Monat

Galerie

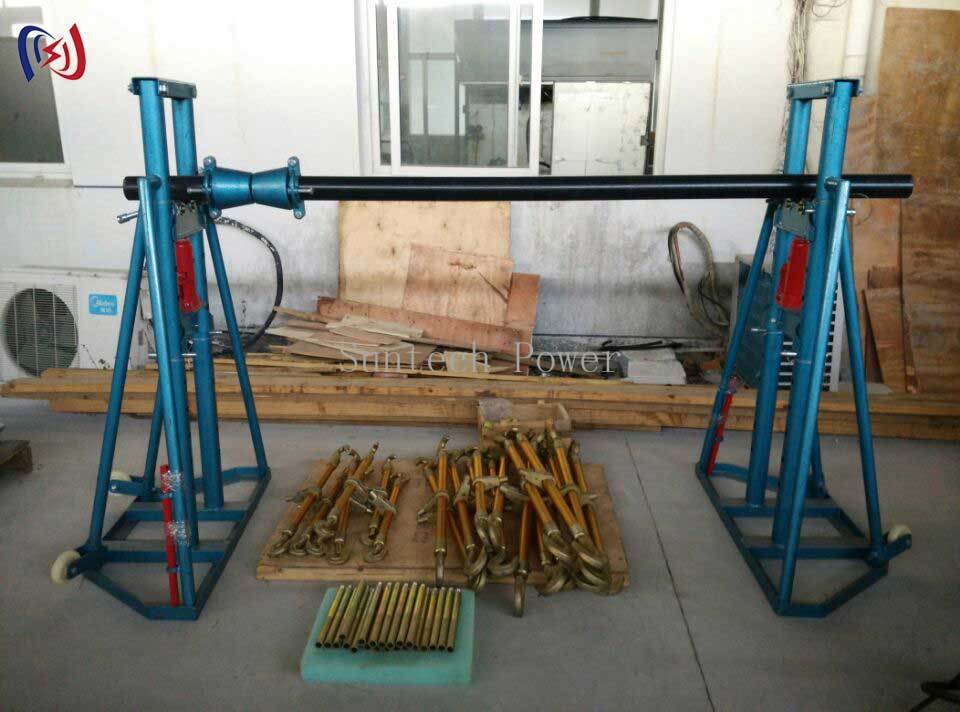

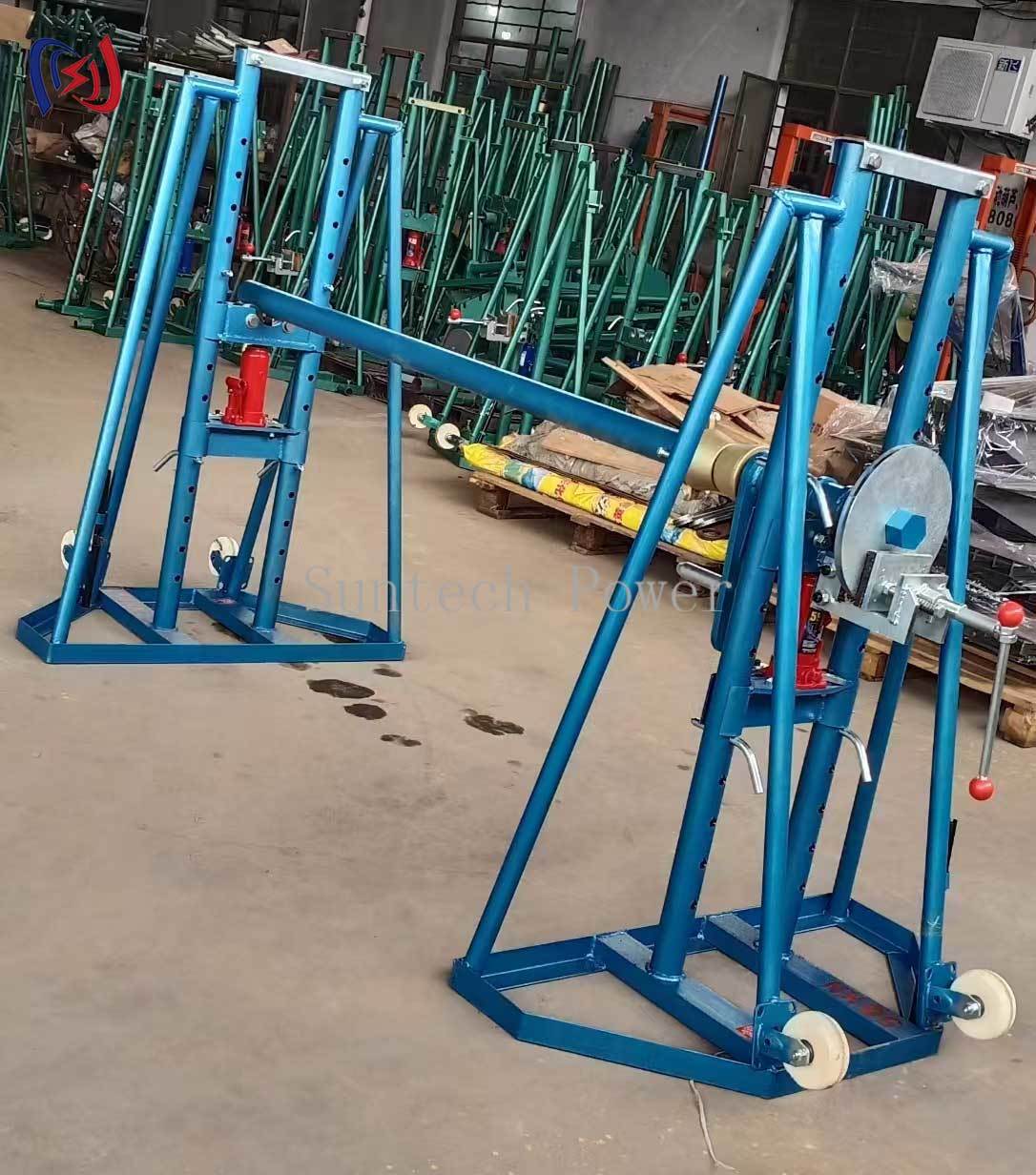

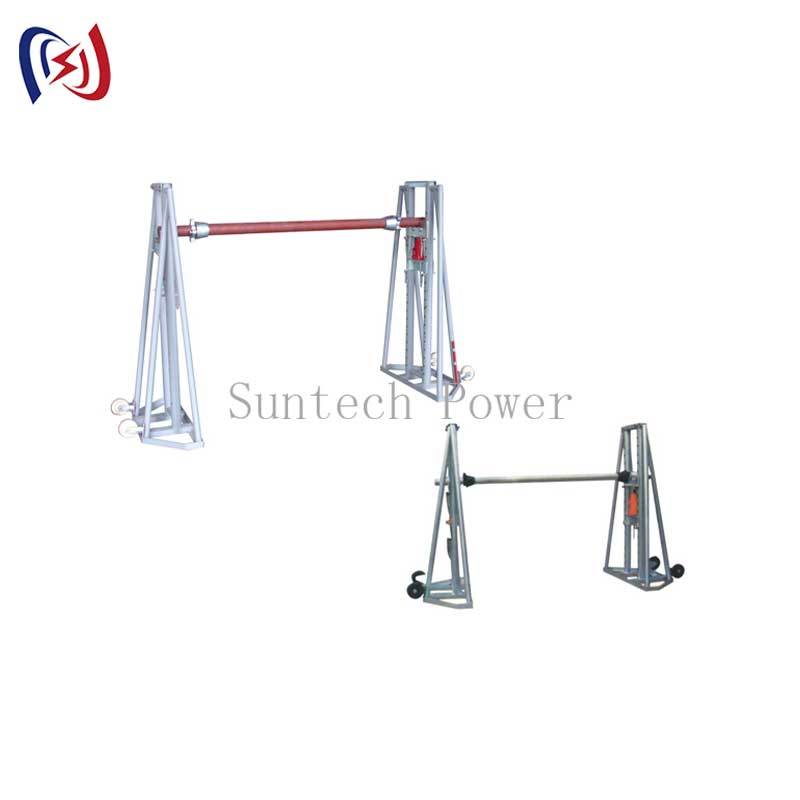

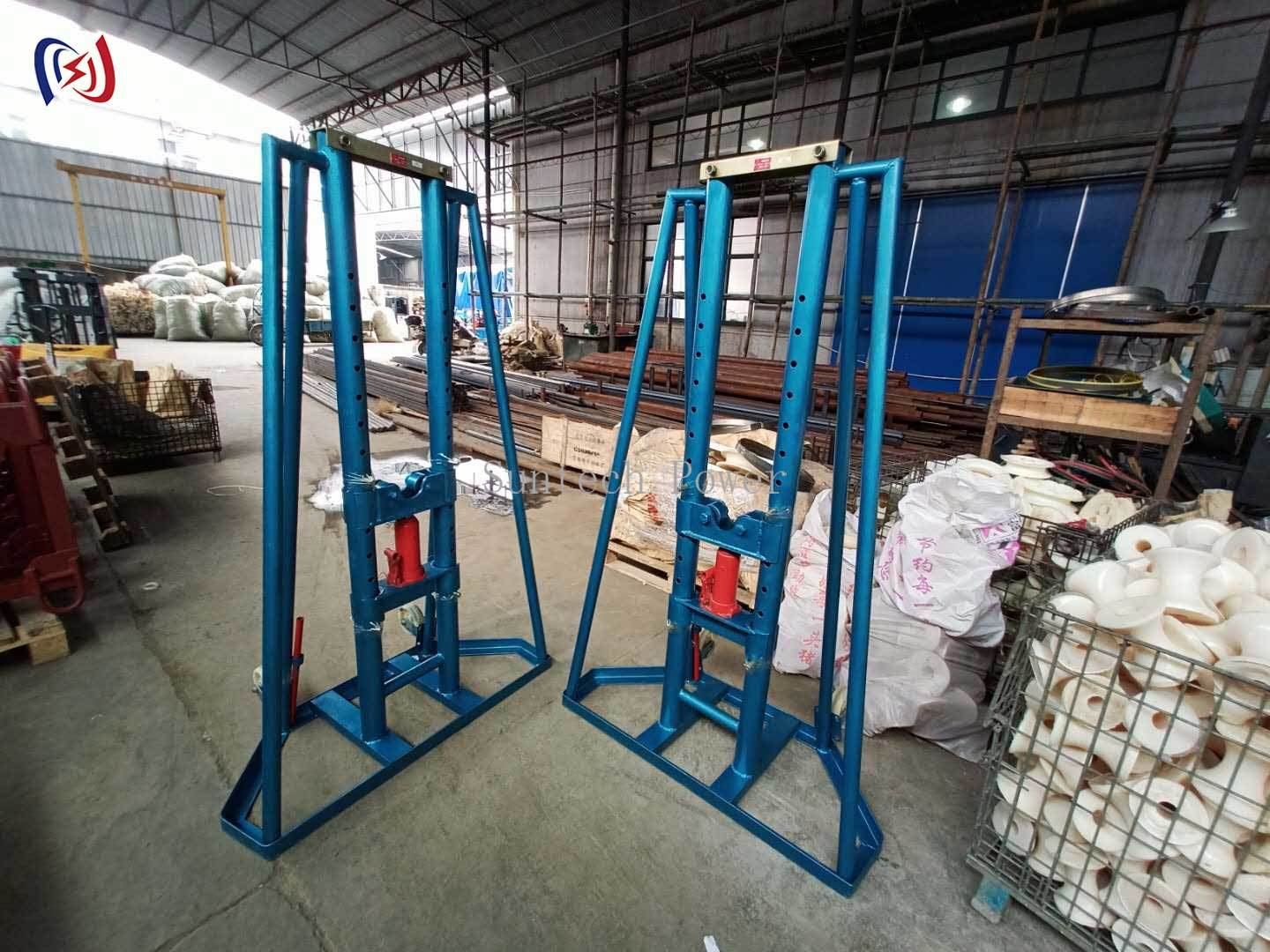

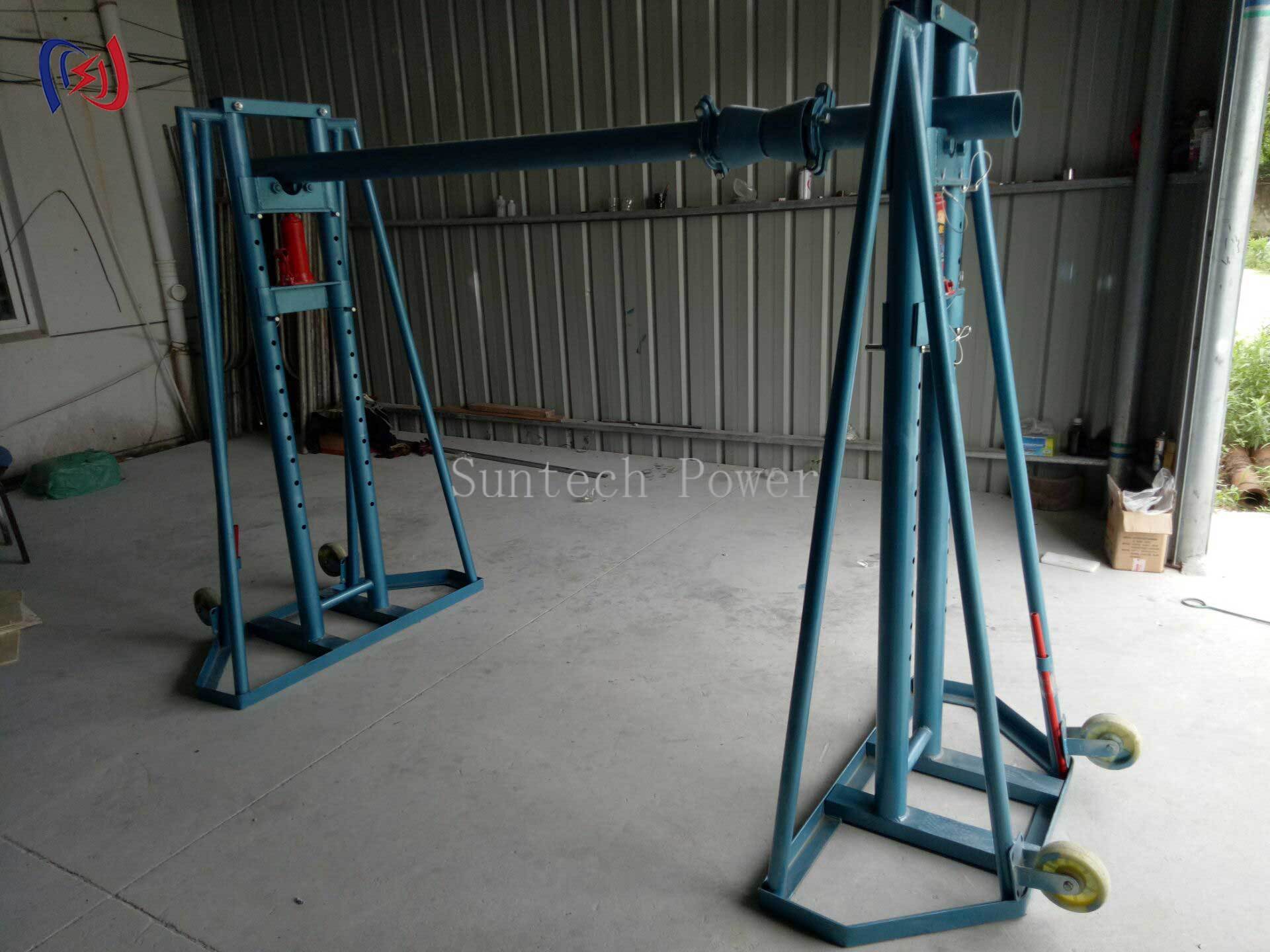

Verzinkte Kabeltrommelständer 50-300KN Traglast 2400-5000mm Leiter-Trommelständer

Produkt-Beschreibung

Hydraulische Kabelrollen für den sicheren und effizienten Umgang mit Schwerkraftkabeltrommeln

Die Hydraulik-Typ-Kabel-Reel-Stand ist eine speziell entwickelte Material-Handling-Lösung, die schwere Kabel und Leiter Trommeln von der Bodenhöhe auf eine sichere Arbeitshöhe mit einer manuellen hydraulischen Pumpe hebt. auf einem verstärkten hochfesten Stahl-Chassis montiert und in sechs Lastklassen von 50KN bis 300KN angeboten, erlaubt es einem einzigen Bediener,Aufheben und Auszahlen von Fässern mit einem Durchmesser von bis zu 5000 mm, die sonst einen Kran und eine volle Crew erfordern würden.

Wir haben es mit echten Kabelsträngen gemacht.

Hydraulisches Aufzugssystem:Eine robuste Handpumpe und ein Zylinder heben die Trommel mit minimalem Aufwand vom Boden, wodurch das manuelle Heben und Rollen entfernt wird, das am meisten Rücken- und Zerschlagverletzungen verursacht.
Verstellbare Armedie Trommelkernlöcher von 76 mm bis 200 mm aufnehmen und die Trommel während der Auszahlung fest verriegeln.
Einheitliche BremseAnwendung einer präzisen Rückspannung, so dass das Kabel gleichmäßig fährt, ohne Schlappen, Krümmungen oder Überlaufen.
Schwerlast-PneumatikräderEine Person bewegt einen beladenen Ständer über unebene Flächen und richtet ihn in die Zugrichtung aus.
Verstärkter Rahmen:Das Schweißen wird an jedem Spannungspunkt verdoppelt und die breite, niedrige Wiege hält das Gerät bei voller Nennlast stabil.

Technische Spezifikation

Artikel Nr.	Modell	Nennlast (KN)	Durchmesser der Rolle (mm)	Spulenbreite (mm)	Kernloch (mm)	Gewicht (kg)
21346	SI-5	50	Max. 2400	Maximal 1600	76 bis 103	172
21347	SI-10	100	Max. 2700	Maximal 1700	120 bis 135	230
21348	SI-10A	100	Maximal 3400	Max. 1900	120 bis 135	230
21349	SI-16	160	Maximal 4000	Max. 2500	125 bis 200	325
21343	SI-20	200	Maximal 4000	Max. 2500	135-160	450
21344	SI-30	300	Max. 5000	Max. 3100	160 bis 200	600

Qualitätskontrolle und Prüfung

Das Schweißen des Rahmens erfolgt nach einem dokumentierten Verfahren und jedes Fahrwerk wird vor dem Lackieren auf Quadratigkeit auf einem Gerät geprüft.und jede fertige Einheit wird vor dem Verpacken durch einen vollständigen Aufzugszyklus funktionsgetestetDie Herstellung erfolgt unter ISO 9001-zertifiziertem Qualitätsmanagement und bei jeder Lieferung wird ein Fabrikinspektionsprotokoll geliefert.

Typische Anwendungen

Übertragungs- und Verteilungsleitungen
Installation von Kabeln für Unterstationen und Schaltanlagen
Projekte zur Verlegung von Kabeln unter Tage und durch Kanäle
Eisenbahnketten- und Telekommunikationsbauten
Elektroleitungen für Industrieanlagen und Windparks

Fabrikunterstützung und Kundensicherung

Direktpreisgestaltung durch den Hersteller ohne Handelsschicht-Markup
OEM- und ODM-Produkte mit individuellen Lastklassen, Farben und Marken
Vor der Bestellung vorgelegte technische Zeichnungen und Lastberechnungen
Hydraulikpumpen, -arm und -räder
12 Monate begrenzte Gewährleistung für hydraulische Komponenten

Verzinkte Kabeltrommelständer 50-300KN Traglast 2400-5000mm Leiter-Trommelständer

Sagen Sie uns Ihren Trommeldurchmesser, die Breite, das Kernloch und die erforderliche Belastung, und unsere Ingenieure werden das richtige Modell empfehlen und bestätigen ein Fabrik-direktes Angebot innerhalb eines Werktages.
