SI-30 Hydraulische Leiter-Trommelstand ¥ 300KN Schwerlastkabel-Roll-Handling-Ausrüstung

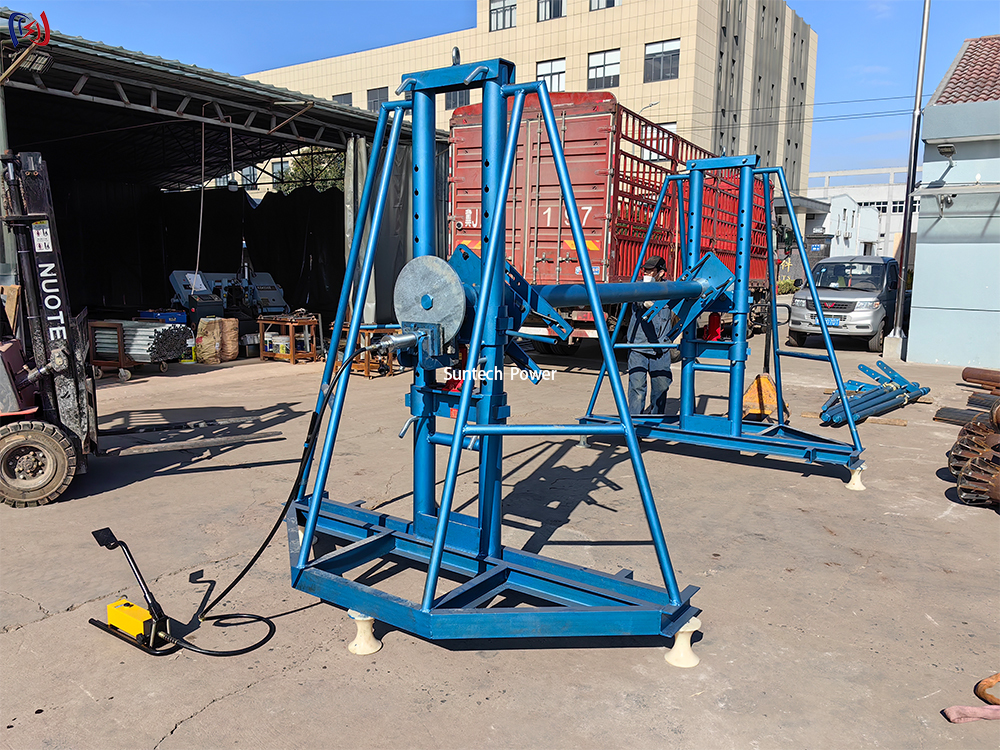

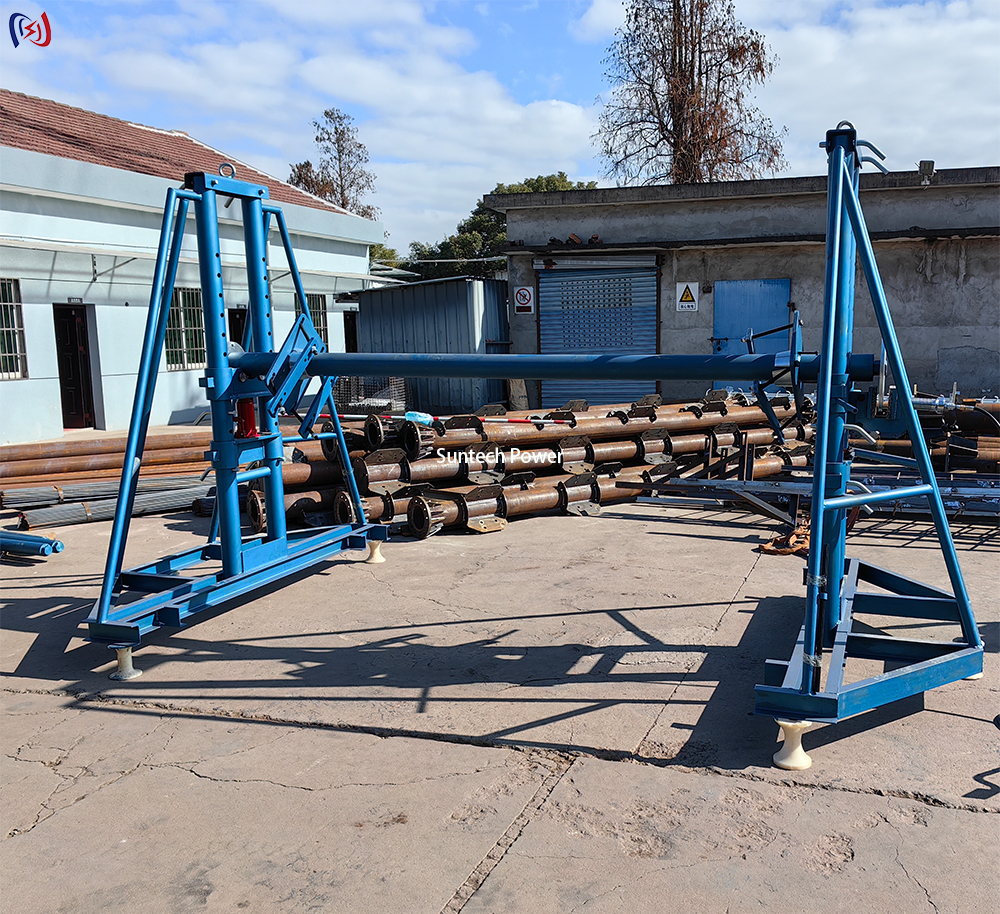

Der SI-30 Hydraulic Conductor Drum Stand ist eine schwere Materialbearbeitungslösung, die für das Heben, Positionieren und Auslösen großer Stromkabel-, Leitungs- und Drahträhler mit einem einzigen Bediener entwickelt wurde.Eine hydraulische Pumpe hebt die Trommelwiege vom Boden bis zur Arbeitshöhe, ersetzt manuelles Walzen und Heben, das Rückenverletzungen und Schäden an der Jacke verursacht.Der SI-30 ist für eine Last von 300KN ausgelegt und akzeptiert Leitungsräder bis zu 5000 mm Durchmesser und 3100 mm Breite.
Technische Spezifikation
| Artikel |
Parameter |
Wert |
| 1 |
Modell |
SI-30 |
| 2 |
Nennlast |
300 KN |
| 3 |
Anwendbarer Rollendurchmesser |
≤ Φ5000 mm |
| 4 |
Anwendbare Rollenbreite |
≤ 3100 mm |
| 5 |
Durchmesser des Kernlochs |
Φ160~200 mm |
| 6 |
Selbstgewicht |
600 kg |
| 7 |
Hebesystem |
Manuelle Hydraulikpumpe |
| 8 |
Rahmenmaterial |
Schweißstahl mit hoher Zugfestigkeit |
| 9 |
Bremsen |
Integrierte Rückspannungsbremse |
| 10 |
Mobilität |
Schwere Räder, mobile Wagen |
Modellbereich und Auswahlführer
| Modell |
Nennlast (KN) |
Durchmesser der Rolle (mm) |
Spulenbreite (mm) |
Löcher Φ (mm) |
Gewicht (kg) |
| SI-5 |
50 |
≤ Φ2400 |
≤ 1600 |
76 ¥103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤ 1700 |
120 ¢ 135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤ 1900 |
120 ¢ 135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤ 2500 |
125 ¢ 200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤ 2500 |
135 ¢ 160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160 ¢ 200 |
600 |
Wesentliche Merkmale und Vorteile
Hydraulisches Aufheben
Die manuelle hydraulische Pumpe hebt Rollen mit einem Gewicht von bis zu 300 KN, so dass ein Bediener Trommeln beladen und positionieren kann, die sonst einen Kran oder eine volle Besatzung benötigen würden.Beseitigung der Hauptursache von Schäden beim Heben bei Kabelarbeiten.
Kontrollierte Kabelzahlung
Eine integrierte Rückspannungsbremse reguliert die Auszahlungsgeschwindigkeit und Spannung und verhindert Kabelverschütterungen, Winkeln und Locken, während gleichzeitig Leiter und Isolierung während der Installation geschützt werden.
Großspulenkompatibilität
Verstellbare Wiegenarme und breite Basis akzeptieren Rollendurchmesser von 2400 mm bis 5000 mm und Kernlöcher von 76 mm bis 200 mm, so dass ein Ständer den Verteildraht bis zum schweren Übertragungsleiters bedient.
Mobiler und stabiler Entwurf
Schwere Räder ermöglichen es, den Ständer zwischen den Lieferwagen und der Arbeitsfläche zu rollen, während der starre geschweißte Rahmen an Ort und Stelle zu einer ebenen, stabilen Auszahlungsplattform verriegelt wird.
Herstellung und Qualitätssicherung
Jeder SI-30 wird von einem ISO 9001-zertifizierten Hersteller hergestellt, der mehr als 15 Jahre Erfahrung im Bereich der Übertragungsleitungssträngung und der Kabelbearbeitung hat.Die Rahmen sind aus hochfesten Stahl mit verstärktem Schweißen an allen Spannungspunkten gefertigt, dann vor dem Versand auf das 1,25fache der Nennkapazität belastet.Jede Einheit wird mit einer nachvollziehbaren Seriennummer und einer Inspektionsunterlagen versehen, damit Beschaffungs- und Standortingenieure die Konformität mit der angegebenen 300KN-Klasse überprüfen können..
Typische Anwendungen
Der SI-30 ist für Elektriker, Versorgungskräfte und Telekommunikationsinstallateure konzipiert.Unterstationsarbeiten und Schwerindustrie-Kabelziehen, bei denen mit großen Leitertrommeln sicher und effizient umgehen muss.
Der SI-30 Hydraulic Conductor Drum Stand kombiniert eine Belastung von 300KN, 5000mm Rollenkapazität und ein-Betriebspersonen-Hydraulikheben in einer langlebigen geschweißten Stahlkonstruktion.Durch die Mechanisierung der schwersten und gefährlichsten Aufgabe im Kabel-Handling, schützt es das Personal, schützt wertvolle Leitervermögen und hält die Installationsmannschaften produktiv.
