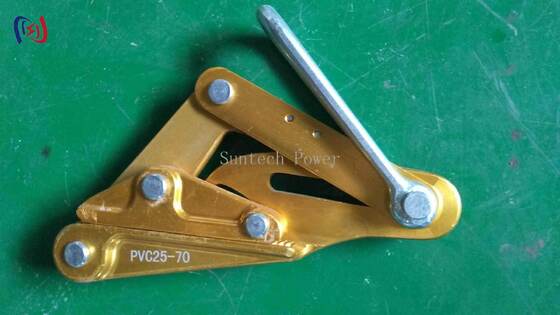

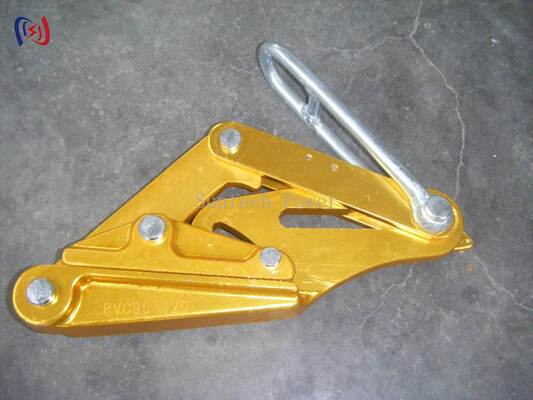

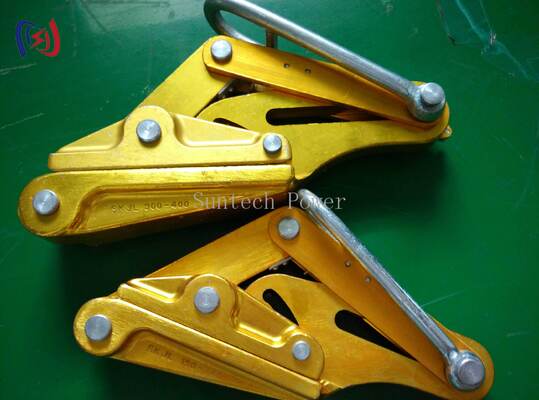

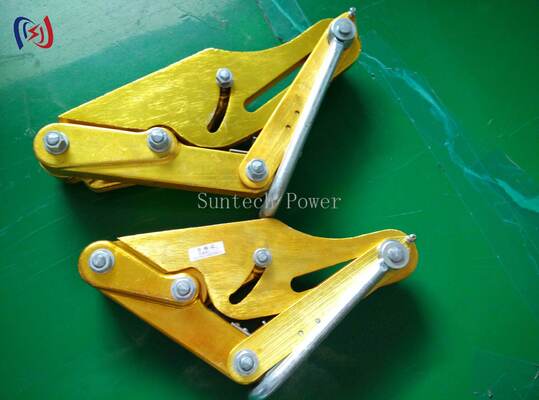

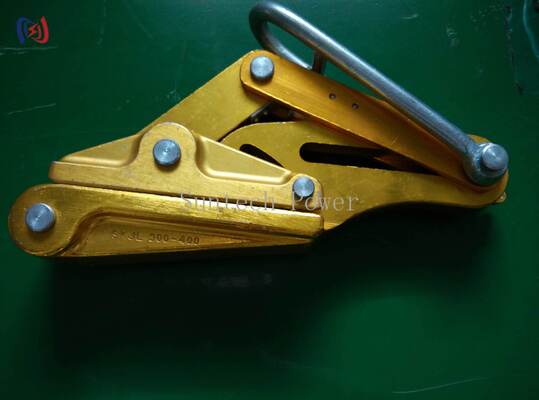

Aluminiumlegierung isolierte Leitergreifer 10-30KN Come Along Klammer für Oberleitungsstring

Isolierter Leitergreifer aus Aluminiumlegierung 10–30 kN für die Bespannung von Freileitungen

Produktübersicht

Der isolierte Leitergreifer aus Aluminiumlegierung der SKJL-Serie (auch bekannt als Come Along-Klemme oder Kabelziehklemme) ist ein professionelles Werkzeug, das für die Bespannung von Freileitungen, die Einstellung des Leiterdurchhangs und die Kabelbefestigung beim Strombau entwickelt wurde. Dieser von Suntech Power in Ningbo, China, hergestellte Leitergreifer ist aus einer hochfesten Aluminiumlegierung geschmiedet und bietet eine hervorragende Balance aus Haltbarkeit und leichter Tragbarkeit. Die SKJL-Serie ist in fünf Modellen erhältlich, die Nennlasten von 10 kN bis 30 kN und anwendbare Leiterdurchmesser von Φ10 mm bis Φ37 mm abdecken, und deckt das gesamte Spektrum gängiger Anforderungen an Übertragungs- und Verteilungsleitungen ab. Durch die isolierte Konstruktion bleibt die Isolationsschicht des Leiters bei Klemm- und Spannvorgängen intakt und eignet sich daher besonders für moderne isolierte Leiteranwendungen.

Technische Spezifikationen

Zusätzliche Spezifikationen

Material:Hochfeste Aluminiumlegierung (geschmiedet)

Oberflächenbehandlung:Eloxierte/Korrosionsschutzbeschichtung

Zertifizierung:ISO9001

Garantie:1 Jahr

Verpackung:Holzkiste

Mindestbestellmenge:1 Satz

Lieferzeit:7-15 Tage

Zahlungsbedingungen:L/C, T/T

Anwendungen

· Besaitung und Einstellung des Durchhangs des Freileitungsleiters

· Klemmen und Befestigen von isolierten Leitern beim Bau von Stromleitungen

· Spannen von Turm-zu-Turm-Leitern für die Installation neuer Leitungen

· Wartungs- und Reparaturarbeiten an Verteilungsleitungen

· Ziehen und Positionieren des Leiters einer Umspannstation

· Installationsunterstützung für Glasfaser-Verbund-Freileitungserdkabel (OPGW).

Produktvorteile

· Leichte Konstruktion aus Aluminiumlegierung –Da der Greifer in der gesamten Serie nur 1,4 bis 5 kg wiegt, reduziert er die Ermüdung des Bedieners im Vergleich zu Stahlalternativen erheblich. Das Gehäuse aus geschmiedeter Aluminiumlegierung bietet eine mit Stahl vergleichbare Festigkeit bei halbem Gewicht.

· Isoliertes Design schützt Leiter –Der Klemmenkörper und die Greiffläche sind so konstruiert, dass eine Beschädigung der Leiterisolationsschicht beim Spannen verhindert wird, wodurch eine häufige Quelle kostspieliger Nacharbeiten bei modernen isolierten Leitungsinstallationen entfällt.

· Breite Abdeckung des Leiterbereichs –Fünf Modelle decken LGJ25-70- bis LGJ500-630-Leiter und Drahtdurchmesser von Φ10 mm bis Φ37 mm ab, sodass eine einzige Serie die meisten Standardspezifikationen für Übertragungs- und Verteilungsleitungen unterstützen kann.

· Hochfeste geschmiedete Konstruktion –Der Körper aus warmgeschmiedeter Aluminiumlegierung liefert Nennlasten von bis zu 30 kN mit einem Sicherheitsspielraum und gewährleistet so eine zuverlässige Leistung unter schwierigen Spannbedingungen.

· Einfache Ein-Personen-Bedienung –Der Schraubeneinstellmechanismus ermöglicht ein schnelles Spannen und Lösen und verkürzt so die Rüstzeit zwischen den Spannen. Kompakte Abmessungen ermöglichen eine einfache Bedienung auch in engen Turmarbeitsräumen.

· Korrosionsbeständig für eine lange Feldlebensdauer –Die eloxierte Oberflächenbehandlung bietet Schutz vor Feuchtigkeit, UV-Strahlung und extremen Temperaturen und gewährleistet eine lange Lebensdauer bei Lagerung im Freien und unter Feldbedingungen.

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen einem Leitergreifer und einer Mitnahmeklemme?

A: In der Praxis werden die Begriffe für diese Art von Werkzeug synonym verwendet. Beide beziehen sich auf ein Gerät, das einen Leiter beim Spannen von Freileitungen greift und zieht oder spannt. Die SKJL-Serie fungiert sowohl als Leitergreifer als auch als Mitnahmeklemme und eignet sich für die Einstellung des Durchhangs und für Drahtziehvorgänge.

F: Kann dieser Greifer auf blanken (nicht isolierten) Leitern verwendet werden?

A: Ja. Während das Design des Greifers besonders für isolierte Leiter geeignet ist (durch die glatte Klemmfläche wird die Isolationsschicht nicht beschädigt), kann er problemlos auch auf blanken Aluminium- und stahlarmierten Leitern (ACSR, AAC usw.) verwendet werden.

F: Wie wähle ich das richtige Modell für meinen Dirigenten aus?

A: Passen Sie die LGJ-Bezeichnung oder den Außendurchmesser Ihres Leiters an die Spezifikationstabelle an. Beispielsweise würde ein LGJ-240-Leiter (Φ20–Φ25 mm) den SKJL-2 (Artikel 13212) verwenden. Wählen Sie im Zweifelsfall das Modell aus, bei dem Ihr Leiterdurchmesser im Bereich „Anwendbarer Drahtdurchmesser“ liegt, und stellen Sie sicher, dass die Nennlast Ihre maximale Spannkraft übersteigt.

F: Benötigt der Greifer eine besondere Wartung?

A: Es ist nur minimale Wartung erforderlich. Halten Sie den Schraubenmechanismus sauber und leicht geschmiert. Nach dem Einsatz in Küsten- oder korrosiven Umgebungen mit Süßwasser abspülen. Überprüfen Sie die Greiffläche regelmäßig auf Verschleiß. Für Werkzeuge, die in kritischen Spannanwendungen eingesetzt werden, wird eine jährliche Neukalibrierung empfohlen.

F: Welchen maximalen Leiterdurchmesser kann diese Serie verarbeiten?

A: Das größte Modell, SKJLA-3, bietet Platz für Leiter bis zu Φ37 mm (LGJ500-630) mit einer maximalen Öffnung von 39 mm.
