Name: 30-300 Hz Frequenz Hochspannungs-Resonanztestsystem mit variabler Frequenz-Stromquelle
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: Die in Absatz 1 genannten Anforderungen gelten für die Bereitstellung von elektrischen Geräten, die
Price: 285,715.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Prüfprinzip: Variable Frequenz-Resonanzkreis

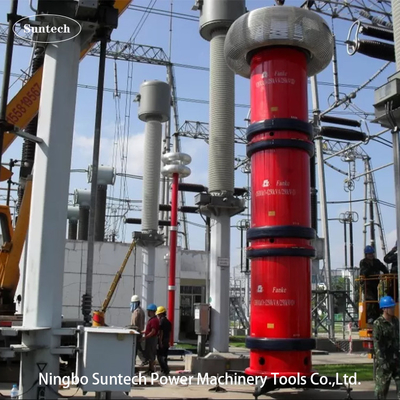

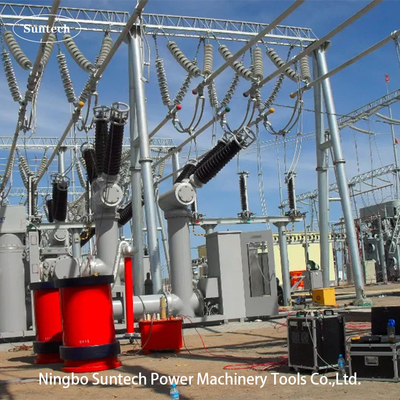

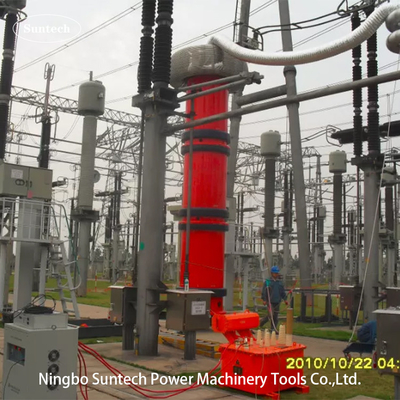

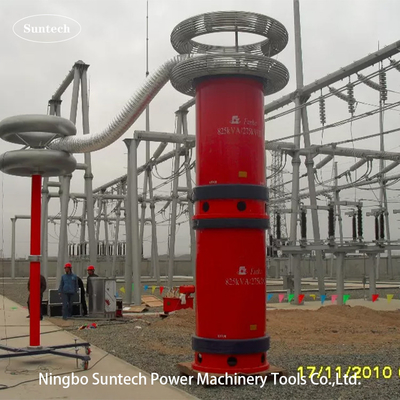

Gebrauch: Vor-Ort-WK-Spannungsprüfung unter 200KV, 400KV, 600KV, 800KV für HV-GIS oder GIL

Designmerkmal: Hochspannungsmodulärer Testreaktor, höhere Q-Wertleistung, mehrfacher Testbereich

Komponente: V/F-Stromquelle, Anregungstransformator, leichterer modularer Testreaktor und Spannungsspalter

Prüffrequenz: 30-300Hz

Arbeitszyklus: 15 Minuten oder 60 Minuten

Testgenauigkeit: Nicht weniger als 1,5%

Ausgangssignal: Gute Sinuswelle

Besonderes für: Prüfung vor Ort für HV- oder EHV-GIS, CT, PT

Verwendung des Reaktors: In Reihe oder in Parallelverbindung

Prüfstand: IEC60060-1:2010;IEC 62271-203:2011 für GIS

Hervorheben:

300 Hz Hochspannungsresonanztestsystem

Variable Frequenz-Resonanztestsystem

Grundinformation

Herkunftsort: Ningbo, China

Markenname: Ningbo Suntech Power

Zertifizierung: ISO9001

Modellnummer: Die in Absatz 1 genannten Anforderungen gelten für die Bereitstellung von elektrischen Geräten, die

Zahlung und Versand AGB

Verpackung Informationen: Export-Standard-Holzkoffer ohne Fumigation

Lieferzeit: 45 bis 60 Arbeitstage

Zahlungsbedingungen: T/T, L/C

Versorgungsmaterial-Fähigkeit: 5 Sätze / 2 Monate

Galerie

30-300 Hz Frequenz Hochspannungs-Resonanztestsystem mit variabler Frequenz-Stromquelle

Produkt-Beschreibung

Variable Frequenz Resonanz Widerstand Spannung Test Set, für EHV Hochspannung GIS Test

I. Anwendung:

Dieses Prüfgerätmodell CHX-4800KVA/200KV,400KV,600KV,800KV ist für dieAC-Hypotest vor Ort mit Variable-Frequenz-Resonanzkreislauftechnologiefür GIS der Klasse 110 kV bis 800 kV und andere HV-Elektroanlagen; die höchste Prüfspannung beträgt nicht mehr als 200 kV,400 kV,600KV oder 800KV durch modulare HV-Prüfreaktoren im Parallel- oder SerienanschlussDie Prüffrequenz kann zwischen 30 und 300 Hz betragen; der Arbeitszyklus beträgt nicht mehr als 15 oder 60 Minuten.

Durch modulare Testreaktoren, die parallel oder in Seiren angeschlossen sind, kann auch der folgende AC-Hypotest vor Ort durchgeführt werden:

1.1 Höchstens 200 KV und 24 A für HV-GIS mit höchstens U_bewertet=123KV undsonstige HV-ElektrogeräteEinrichtungen

1.2 Höchstens 400 KV und 12 Afür HV-GIS mit höchstens U_bewertet=300KV undsonstige HV-ElektrogeräteEinrichtungen

1.3 Höchstens 600 KV und 6Afür EHV-GIS mit höchstens U_bewertet=550KV undsonstige HV-ElektrogeräteEinrichtungen

1.4 Höchstens 800 KV und 6Afür EHV-GIS mit höchstens U_bewertet=800KV undsonstige HV-ElektrogeräteEinrichtungen

Bis jetzt hatten wir 1200KV und 9A variable Frequenz Resonanz Testsystem für China Stromnetz-Unternehmen geliefert.unterschiedliches serialisiertes Modellje nach unterschiedlichen HV- oder UHV-Testanwendungen durch Testreaktoren in Serie oder in Parallelverbindung und Anzahl der Konfigurationen in jedem Satz,Das ähnliche Modell kann ein anderes typisches Modell in der folgenden Klausel sehen.

II. Hauptbestandteile:

USE	Name der Komponenten	Typ und Spezifikation	Wie viel?	Jedes Gewicht	Jede Dimension
1	Variable Frequenzleistung	FKVF-200kW/380V	1 Stück	180 kg	7507001000 mm
2	Aufregungstransformator	CQSB ((J) 200 kVA	1 Stück	1800 kg	650650800 mm
3	HV-Resonanztestreaktor	CHX(kf) - 1200 kVA/200 kV	4 Stück	2800 kg	D1200*H1250mm
4	Kapazitätsdivider	TRF-800kV/1000pF	1 Satz	550 kg	D350*H7600 mm
5	Spezielles Prüfzubehör		1 Satz

Anmerkung:1. Der Lastkondensator kann optional sein, wenn eine kleine Lastleitung tesst oder analoge Last zur Steuerung der Testfrequenz benötigt wird.

2Der Testreaktor kann für jedes Stück 150KV, 200KV, 250KV, 300KV, 350KV, 400KV Nennspannung nach unterschiedlichem Testobjektumfang oder Kundenbedarf hergestellt werden.Der Nennstrom jedes HV-Reaktors kann in diesem serialisierten Satz 1 ~ 15A sein,

3. Die HV-Dämpfungsinduktivität kann für die Unterdrückung von Hochfrequenzharmoniken und den Widerstand gegen Überspannung durch Flashover des Prüfabjekts, speziell in EHV- oder UHV-Testsätzen, optional sein.

III. Prüfprinzip:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Stromquelle mit variabler Frequenz T: Anregungstransformator
L: Testreaktor Cx: Prüfte Ausrüstung MOA1: Blitzhalter
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm))

IV. Allgemeine technische Daten:

Systemprüfmodus: Serienresonanz mit variabler Frequenz
Systemmodell: CHX-4800KVA/200KV,400KV,600KV,800KV
Eintrittsstromversorgung: 380 ± 10% (dreiphasig),50 Hz/60 Hz
Anzahl der HV-Prüfreaktoren: 4
Nennleistung: 4800 kVA
Nennleistung Spannung: 200KV,400KV,600KV,800KV
Maximale Prüfspannung: nicht mehr als200KV, 400KV, 600KV, 800KV
Nenn-Ausgangsstrom: 6A/Einzelstück oder in Serie;12A oder 24A parallel
Reg. Frequenzbereich: 30 Hz bis 300 Hz
Ausgangsspannungswellenform: Sinuswelle
THD der Ausgangswellenform: ≤ 1%
Isolationsgrad: unter 1,1 mal und bei 1 min, normal
Arbeitszyklus: 15 min oder 60 min, optional bei Betriebsbedingungen unter Nennstrom
Qualitätsfaktor des Prüfbaus selbst: Q≥60
Temperaturanstieg: weniger als 65 K unter Nennstrom bei Betriebszyklus;
Geräuschpegel: Höchstens 70B
Reaktorstruktur: Öl eingetaucht, Epoxidrohrzylinder;

V. Hauptmess- und Steuerungssoftware wie folgt:

Portable Variable Frequency Resonant Withstand Voltage Test Set

VI.Zubehör

Zubehörbox für die Lagerung von Zubehör
Eintrittskabel der Stromquelle
Ausgangskabel der Stromquelle
Ausgangskabel von Antriebstransformatoren
Erdungskabel für das System
Parallele Kabel des Reaktors
HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
Stützboden für die Trennwand
Corona-Ring für Testreaktor und Trennvorrichtung
Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.

VII. Sonstiges typisches Modell

7.1 Bei GIS-Anlagenprüfungen im Wechselstrombereich der Klasse 123KV ~ 300KV

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	2A@200KV	400 KVA	Für GIS der Klasse 123KV und darunter
		1A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	4A@200KV	800 KVA	Für GIS der Klasse 123KV und darunter
		2A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	5A@200KV	1000 KVA	Für GIS der Klasse 123KV und darunter
		2.5A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	10A@200KV	2000 KVA	Für GIS der Klasse 123KV und darunter
		5A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Spezielle Anforderungen können auf Bestellung gestellt werden.

7.2Für die GIS-Klasse 145KV ~ 362KV Wechselstromuntersuchung vor Ort

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	250 KV*2	2A@250KV	500 KVA	Für GIS der Klasse 145KV und darunter
		1A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	250 KV*2	4A@250KV	1000 KVA	Für GIS der Klasse 145KV und darunter
		2A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	250 KV*2	8A@250KV	2000 KVA	Für GIS der Klasse 145KV und darunter
		4A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel.	250 KV*2	12A@250KV	3000 KVA	Für GIS der Klasse 145KV und darunter
		6A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Spezielle Anforderungen können auf Bestellung gestellt werden.

7.3 Für170 KV ~ 550 KV-Klasse GIS vor Ort Wechselstrom-Hypotest

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
CHX-1200KVA/300KV,600KV	300 KV*2	4A@300KV	1200 KVA	Für GIS der Klasse 170KV und darunter
		2A@600KV		Für 550 KV und unterhalb der GIS-Klasse
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	300 KV*2	6A@300KV	1800 KVA	Für GIS der Klasse 170KV und darunter
		3A@600KV		Für 550 KV und unterhalb der GIS-Klasse
CHX-2400KVA/300KV,600KV	300 KV*2	8A@300KV	2400 KVA	Für GIS der Klasse 170KV und darunter
		4A@600KV		Für 550 KV und unterhalb der GIS-Klasse
CHX-3600KVA/300KV,600KV	300 KV*2	12A@300KV	3600 KVA	Für GIS der Klasse 170KV und darunter
		6A@600KV		Für 550 KV und unterhalb der GIS-Klasse
CHX-4800KVA/300KV,600KV	300 KV*2	16A@300KV	4800 KVA	Für GIS der Klasse 170KV und darunter
		8A@600KV		Für 550 KV und unterhalb der GIS-Klasse
Spezielle Anforderungen können auf Bestellung gestellt werden.

7.4 Für123 KV ~ 800 KV-Klasse GIS vor Ort Wechselstrom-Hypotest

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	800 KV	12A@200KV	2400 KVA	Für GIS der Klasse 123KV und darunter
		6A@400KV		Für 300 KV und unterhalb der GIS-Klasse
		3A@600KV		Für 550 KV und unterhalb der GIS-Klasse
		3A@800KV		Für die GIS-Klasse 800KV und darunter
Die Leistung ist in der Tabelle 1 angegeben.	800 KV	13A@200KV	3600 KVA	Für GIS der Klasse 123KV und darunter
		9A@400KV		Für 300 KV und unterhalb der GIS-Klasse
		4.5A@600KV		Für 550 KV und unterhalb der GIS-Klasse
		4.5A@800KV		Für die GIS-Klasse 800KV und darunter
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgungssysteme.	800 KV	24A@200KV	4800 KVA	Für GIS der Klasse 123KV und darunter
		12A@400KV		Für 300 KV und unterhalb der GIS-Klasse
		6A@600KV		Für 550 KV und unterhalb der GIS-Klasse
		6A@800KV		Für die GIS-Klasse 800KV und darunter
Spezielle Anforderungen können auf Bestellung gestellt werden.

VIII. Standardtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203:2011 für HV-GIS
