Hochspannungstest für UHV-Unterstationen oder GIS

Produkt-Beschreibung

Variable Frequenz Resonanz Widerstand Spannung Test Set, Hochspannung Test Set für UHV Substation oder GIS

I. Anwendung:

This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusBei den HV-Prüfreaktoren werden kombinierte seriell-parallele Muster verwendet, die nicht nur den Anforderungen an die Spannungsbeständigkeit von HV-Transformatoren, GIS, SF6-Bremsern entsprechen,Bei der Verarbeitung von Längsstrangkabeln wird die Verarbeitung von Längsstrangkabeln mit einer Längsstrangleistung von mehr als 30 W und einer Längsstrangleistung von mehr als 30 W durchgeführt.- mit der Kompatibilität umfangreicher Prüfungen eine gewünschte Spannungsbeständigkeit für die Versorgungsanlage zu ermitteln.

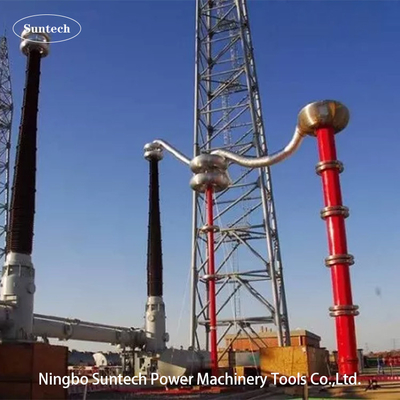

Das obige Bild bezieht sich auf ein Resonanztestsystem in variabler Serie mit einer Leistung von 5000 KVA/1000 KV auf einem Prüffeld in Shanxi Jindongnan Substation, das HV testet.
GIS einer UHV-Leitung der Klasse 1000KV im Inland.

Anwendbare Gegenstände
- Langstreckenkabel XLPE mit 110KV, 220KV, 500KV
- HV-GIS oder GIL, HV-Kopplungskondensator, Kondensatorspannungstransformator der Klasse nicht mehr als 1000 KV
- Montage des Kondensators (Testfrequenzversprechen in 45-65Hz)

II. Hauptkomponenten: (z. B. 4000 KVA/1000 KV Prüfsystem)

USE	Name der Komponenten	Typ und Spezifikation	Wie viel?	Jedes Gewicht	Jede Dimension
1	Variable Frequenzleistung	FKVF-200kW/380V	1 Stück	180 kg	7507001000 mm
2	Aufregungstransformator	CQSB ((J) 200 kVA	1 Stück	1800 kg	650650800 mm
3	HV-Resonanztestreaktor	CHX ((kf) - 800 kVA/200 kV	5 Stück	2800 kg	D1200*H1250mm
4	Kapazitätsdivider	TRF-1000kV/1000pF	1 Satz	550 kg	D350*H7600 mm
5	Spezielles Prüfzubehör		1 Satz

Anmerkung:1.Lastkondensator kann optional sein, wenn eine kleine Lastleitung tesing ist oder analoge Last zur Steuerung der Testfrequenz benötigt wird.

2.Der Testreaktor kann für jedes Stück eine Nennspannung von 150KV, 200KV, 250KV, 300KV, 350KV, 400KV erzeugen, je nach unterschiedlichem Prüfobjektumfang oder Kundenbedarf.Der Nennstrom jedes HV-Reaktors kann in diesem serialisierten Satz 1 ~ 15A sein,

3. Die HV-Dämpfungsinduktivität kann für die Unterdrückung von Hochfrequenzharmoniken und den Widerstand gegen Überspannung durch Flashover des Prüfabjekts, speziell in EHV- oder UHV-Testsätzen, optional sein.

III. Prüfprinzip:
Hochspannungstest für UHV-Unterstationen oder GIS 0

VF: Stromquelle mit variabler Frequenz T: Anregungstransformator
L: Testreaktor Cx: Prüfte Ausrüstung MOA1: Blitzhalter
C1,C2: Spannungsdivider ((C1 ist Hochspannungsarm,C2 ist Niederspannungsarm))

IV. Allgemeine technische Daten:

Systemprüfmodus: Serienresonanz mit variabler Frequenz
Systemmodell: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
Eintrittsstromversorgung: 380 ± 10% (dreiphasig),50 Hz/60 Hz
Anzahl der HV-Prüfreaktoren: 4
Nennleistung: 4000 kVA
Nennleistung Spannung: 200KV,400KV,600KV,800KV,1000KV
Maximale Prüfspannung: nicht mehr als200KV, 400KV, 600KV, 800KV, 1000KV
Nenn-Ausgangsstrom: 4A /ein einzelnes Stück oder in Serie;16A oder 20A parallel
Reg. Frequenzbereich: 20 Hz bis 300 Hz
Ausgangsspannungswellenform: Sinuswelle
THD der Ausgangswellenform: ≤ 1%
Isolationsgrad: unter 1,1 mal und bei 1 min, normal
Arbeitszyklus: 60 Minuten (optional bei Betriebsbedingungen unter Nennstrom);
Qualitätsfaktor des Prüfbaus selbst: Q≥60
Temperaturanstieg: weniger als 65 K unter Nennstrom bei Betriebszyklus;
Geräuschpegel: Höchstens 70B
Reaktorstruktur: Öl eingetaucht, Epoxidrohrzylinder;

V. Technisches Merkmal und Vorteil

Moduläres Design, mit der Möglichkeit der seriellen Parallelverbindung von Reaktoren, breites Anwendungsspektrum.
Betriebsfrequenzbereich:20-300 Hz
Hohe Qualitätsfaktorwerte:Q ≥ 100 (wenn f=20Hz) große Wärmekapazität, geringer Temperaturanstieg, lange
Kontinuität der Leistungsdauer
Bequem für Feldprüfungen für die Größe und das Gewicht kleiner als herkömmliche Prüftransformatoren.
Die Wellenform der Ausgangsspannung ist Sinuswelle, der Wellenform-Abweichungsfaktor ≤ 1%
Diese Vorrichtung kann mit einem speziellen Prüffahrzeug und einem Behälter zusammen ausgestattet werden.
PD freies Design optional.

VI. Hauptmess- und Steuerungssoftware wie folgt:

Hochspannungstest für UHV-Unterstationen oder GIS 1

VII.Zubehör

Zubehörbox für die Lagerung von Zubehör
Eintrittskabel der Stromquelle
Ausgangskabel der Stromquelle
Ausgangskabel von Antriebstransformatoren
Erdungskabel für das System
Parallele Kabel des Reaktors
HV-Messkabel (Signal-Ausgangskabel des Spannungsdividers)
HV-Ausgangskabel ((Reaktor zum Teilen, Teiler zum Prüfobjekt)
Stützboden für die Trennwand
Corona-Ring für Testreaktor und Trennvorrichtung
Es gibt einen Abschlussbericht, ein Qualitätszertifikat, eine Bedienungsanleitung und eine Verpackungsliste.

VIII. Sonstiges typisches Modell

1 Bei GIS der Klasse 123KV ~ 300KV Wechselstrom-Hypotest vor Ort

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	2A@200KV	400 KVA	Für GIS der Klasse 123KV und darunter
		1A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	4A@200KV	800 KVA	Für GIS der Klasse 123KV und darunter
		2A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	5A@200KV	1000 KVA	Für GIS der Klasse 123KV und darunter
		2.5A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	200 KV*2	10A@200KV	2000 KVA	Für GIS der Klasse 123KV und darunter
		5A@400KV		Für 300 KV und unterhalb der GIS-Klasse
Spezielle Anforderungen können auf Bestellung gestellt werden.

2Für die GIS-Klasse 145KV ~ 362KV Wechselstromuntersuchung vor Ort

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	250 KV*2	2A@250KV	500 KVA	Für GIS der Klasse 145KV und darunter
		1A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	250 KV*2	4A@250KV	1000 KVA	Für GIS der Klasse 145KV und darunter
		2A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	250 KV*2	8A@250KV	2000 KVA	Für GIS der Klasse 145KV und darunter
		4A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel für die Berechnung der Leistungsspiegel.	250 KV*2	12A@250KV	3000 KVA	Für GIS der Klasse 145KV und darunter
		6A@500KV		Für 362 KV und unterhalb der GIS-Klasse
Spezielle Anforderungen können auf Bestellung gestellt werden.

3 für170 KV ~ 550 KV-Klasse GIS vor Ort Wechselstrom-Hypotest

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
CHX-1200KVA/300KV,600KV	300 KV*2	4A@300KV	1200 KVA	Für GIS der Klasse 170KV und darunter
		2A@600KV		Für 550 KV und unterhalb der GIS-Klasse
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	300 KV*2	6A@300KV	1800 KVA	Für GIS der Klasse 170KV und darunter
		3A@600KV		Für 550 KV und unterhalb der GIS-Klasse
CHX-2400KVA/300KV,600KV	300 KV*2	8A@300KV	2400 KVA	Für GIS der Klasse 170KV und darunter
		4A@600KV		Für 550 KV und unterhalb der GIS-Klasse
CHX-3600KVA/300KV,600KV	300 KV*2	12A@300KV	3600 KVA	Für GIS der Klasse 170KV und darunter
		6A@600KV		Für 550 KV und unterhalb der GIS-Klasse
CHX-4800KVA/300KV,600KV	300 KV*2	16A@300KV	4800 KVA	Für GIS der Klasse 170KV und darunter
		8A@600KV		Für 550 KV und unterhalb der GIS-Klasse
Spezielle Anforderungen können auf Bestellung gestellt werden.

4 Für123 KV ~ 800 KV-Klasse GIS vor Ort Wechselstrom-Hypotest

Modell	Nennspannung	Nennstrom	Nennleistung	Anwendung (Ab 45 Hz)
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.	800 KV	12A@200KV	2400 KVA	Für GIS der Klasse 123KV und darunter
		6A@400KV		Für 300 KV und unterhalb der GIS-Klasse
		3A@600KV		Für 550 KV und unterhalb der GIS-Klasse
		3A@800KV		Für die GIS-Klasse 800KV und darunter
Die Leistung ist in der Tabelle 1 angegeben.	800 KV	13A@200KV	3600 KVA	Für GIS der Klasse 123KV und darunter
		9A@400KV		Für 300 KV und unterhalb der GIS-Klasse
		4.5A@600KV		Für 550 KV und unterhalb der GIS-Klasse
		4.5A@800KV		Für die GIS-Klasse 800KV und darunter
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Stromversorgungssysteme.	800 KV	24A@200KV	4800 KVA	Für GIS der Klasse 123KV und darunter
		12A@400KV		Für 300 KV und unterhalb der GIS-Klasse
		6A@600KV		Für 550 KV und unterhalb der GIS-Klasse
		6A@800KV		Für die GIS-Klasse 800KV und darunter
Spezielle Anforderungen können auf Bestellung gestellt werden.

IX. Standardtabelle für Isolationsprüfungen vor Ort gemäß IEC 62271-203:2011 für HV-GIS
