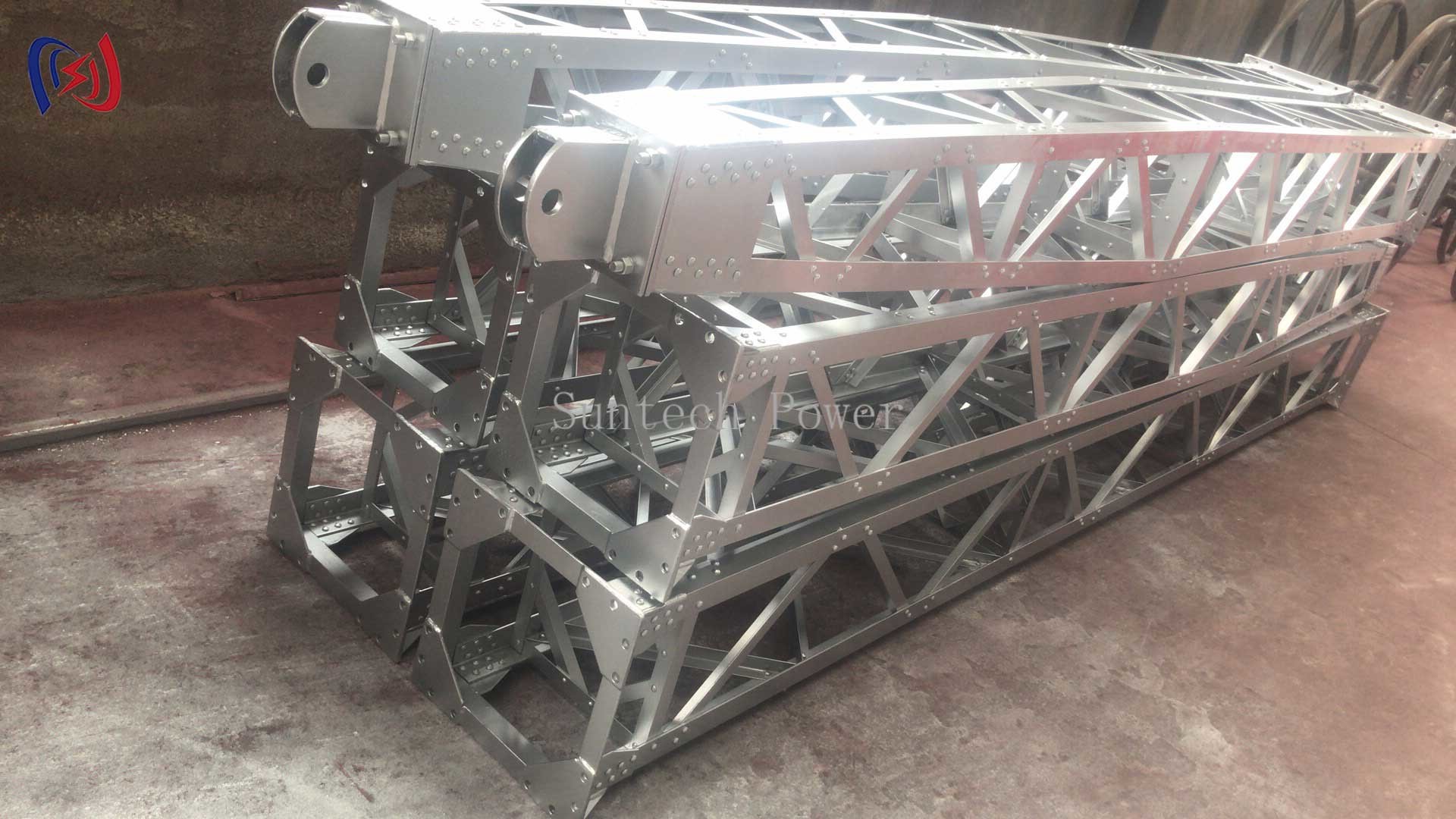

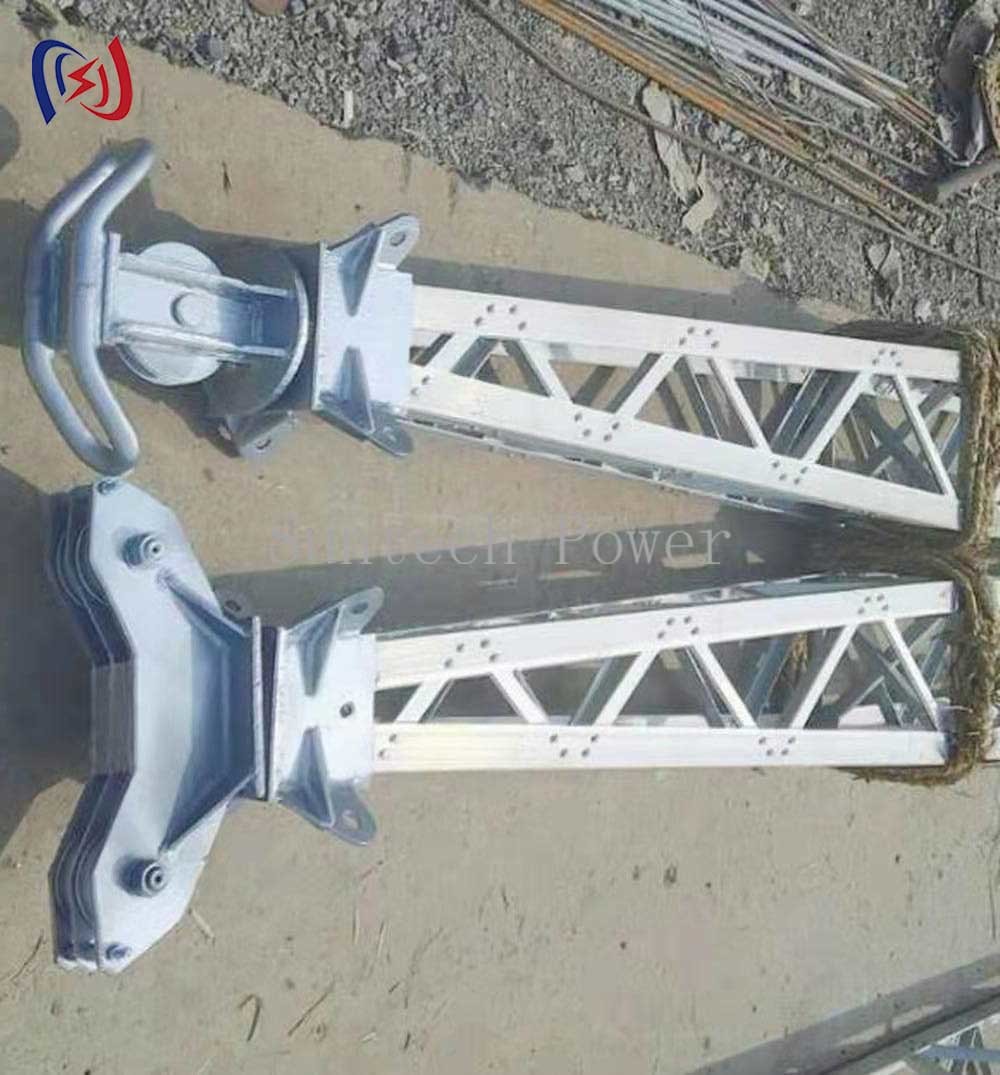

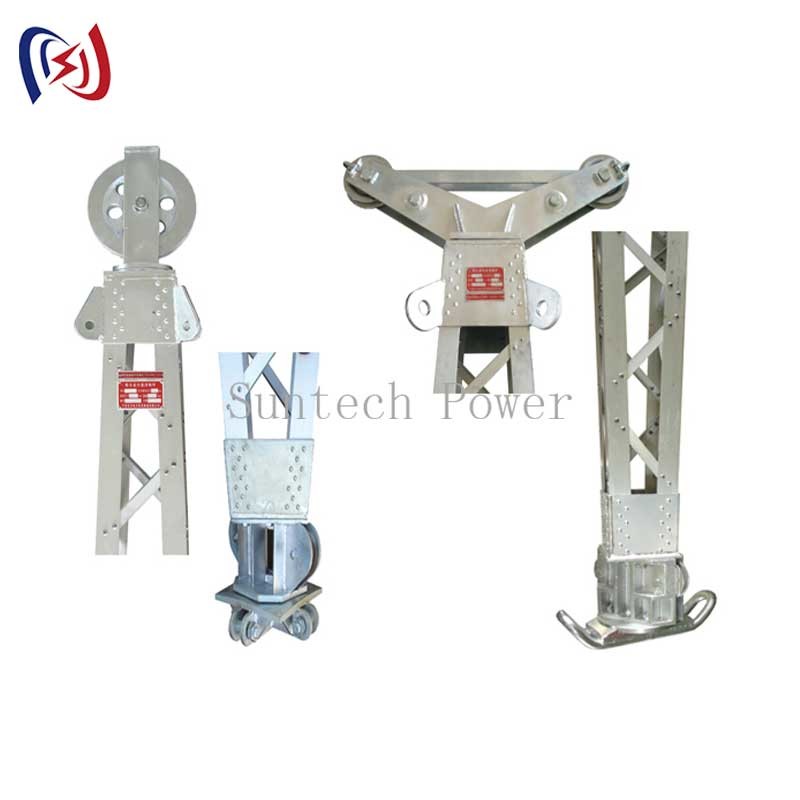

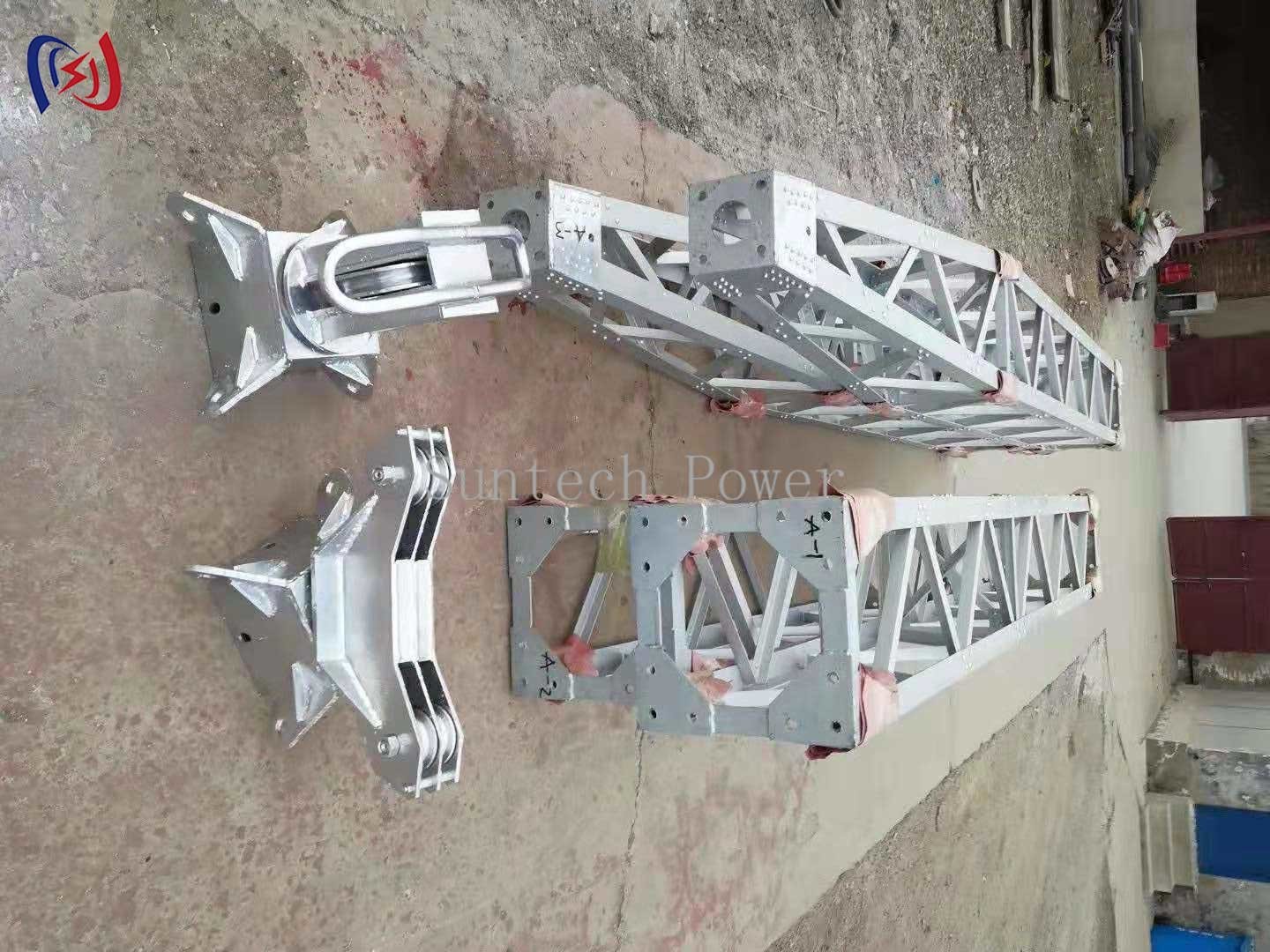

Schwerlast-Innenhängegitter-Gin-Stäbe für den Bau von Übertragungsmasten
Eigenschaften:
Die Innenaufhängung ist ein spezialisiertes Aufzugssystem, das für den sicheren und effizienten Bau und die Wartung von Übertragungsmasten entwickelt wurde.mit einer Breite von mehr als 20 mm,Das System verfügt über folgende Funktionen:
Verstellbare Länge (typischerweise 5 m bis 20 m) durch modulare Abschnitte
Integrierte Anlegestellen für die sichere Befestigung der Last
Korrosionsbeständige Beschichtung für den langfristigen Gebrauch im Freien
Komponenten mit Lastklasse, die den Sicherheitsnormen der Industrie entsprechen
Schnellanschluss-Hardware für schnelle Montage/Entmontage
Optionale Lastüberwachungssysteme für mehr Sicherheit
Arbeitsprinzip:
Dieser Gin-Stab fungiert als internes Aufhängungssystem innerhalb der Turmstruktur:
Der Pfahl wird mit speziell entworfenen Halterungen im Inneren des Turmrahmens befestigt
Ein Aufzugsmechanismus (manuell oder mit Motor) ist an der Oberseite befestigt.
Die Last wird senkrecht durch die Mitte der Turmstruktur angehoben
Führungssysteme sorgen für eine präzise Positionierung der Turmkomponenten
Anwendungen:
Errichtung und Wartung von Übertragungsmaschinen
Projekte zur Installation von Hochspannungsleitungen
Bau von Mobilfunkmasten und Antennenplatzierung
Installation von Brückenkabeln
Wartung von Windkraftanlagen
Vorteile:
✔ Verbesserte Sicherheit - Die innere Aufhängung verringert die Schwankungsgefahren
✔ Raumeffizienz - Arbeiten innerhalb des Fußabdrucks des Turms
✔ Präzise Platzierung - Ausgezeichnete Steuerung der Ausrichtung der Bauteile
✔ Anpassungsfähigkeit - Modulares Design passt zu verschiedenen Projektanforderungen
✔ Langlebigkeit - Wetterbeständige Materialien für eine lange Lebensdauer
Service und Support:
Berechnungen der technischen Belastung für spezifische Projekte
Benutzerdefinierte Konfigurationen, um die einzigartigen Anforderungen des Arbeitsplatzes zu erfüllen
Umfassende Inspektionsrichtlinien enthalten
Technische Daten
| Nummer des Artikels |
Modell |
Reichweite
(M)
|
Abschnitt (MM) |
Hauptteil
Größe
(MM)
|
Zubehör
Größe
(MM)
|
Vertikal
Belastung
(KN)
|
Sicherheit
Faktor
(K)
|
Gewicht
(Kg/M)
|
| 03131 |
LBNX-300A |
8 bis 16 |
300*300 |
50*50*4 |
25*25*3 |
13 bis 38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11 bis 18 |
300*300 |
50*50*5 |
30*30*3 |
15 bis 40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12 bis 20 |
400*400 |
50*50*5 |
30*30*3 |
14 bis 43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12 bis 20 |
500*500 |
60*60*5 |
30*30*3 |
34 bis 75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14 bis 22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15 bis 23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17 bis 25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15 bis 23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17 bis 25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17 bis 25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17 bis 25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10 bis 15 |
300*300 |
50*50*5 |
30*30*3 |
17 bis 35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12 bis 16 |
400*400 |
50*50*5 |
30*30*3 |
29 bis 51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16 bis 24 |
500*500 |
63*63*6 |
30*30*3 |
41 bis 93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16 bis 32 |
600*600 |
70*70*6 |
40*40*4 |
72 bis 221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20 bis 32 |
700*700 |
80*80*6 |
40*40*4 |
115 bis 294 |
2.5 |
75 |
