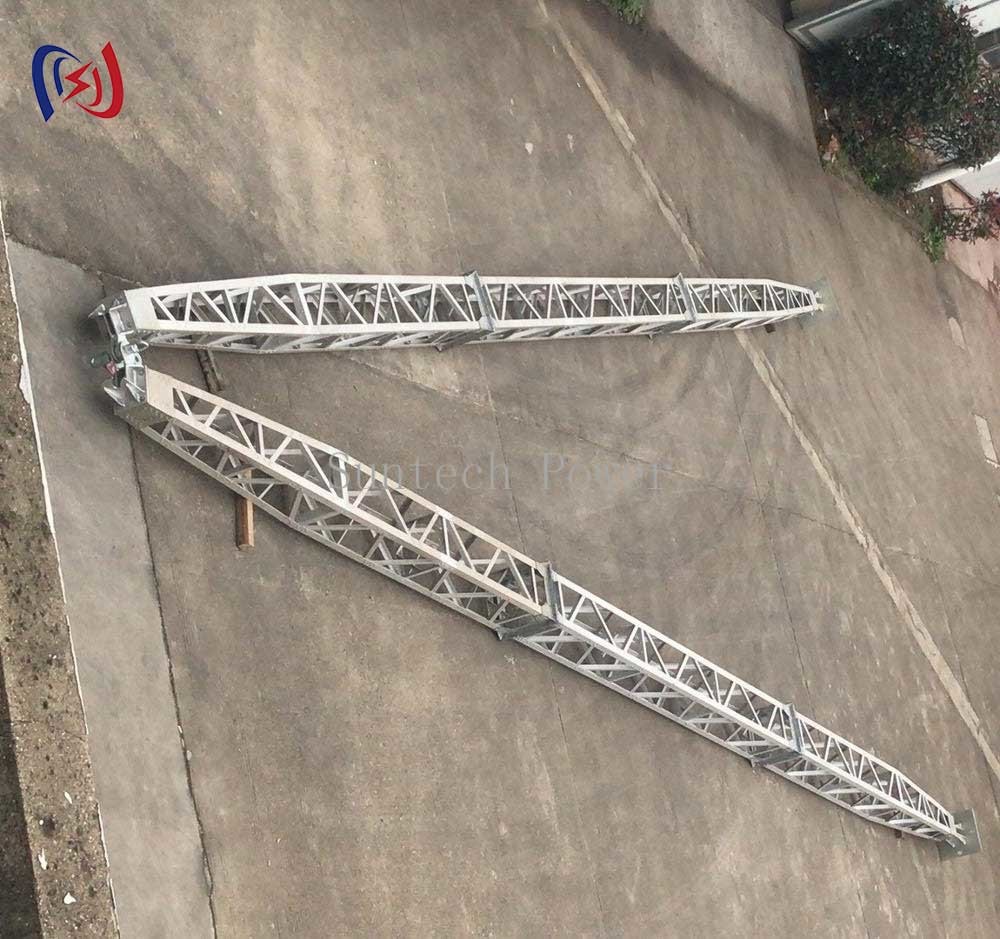

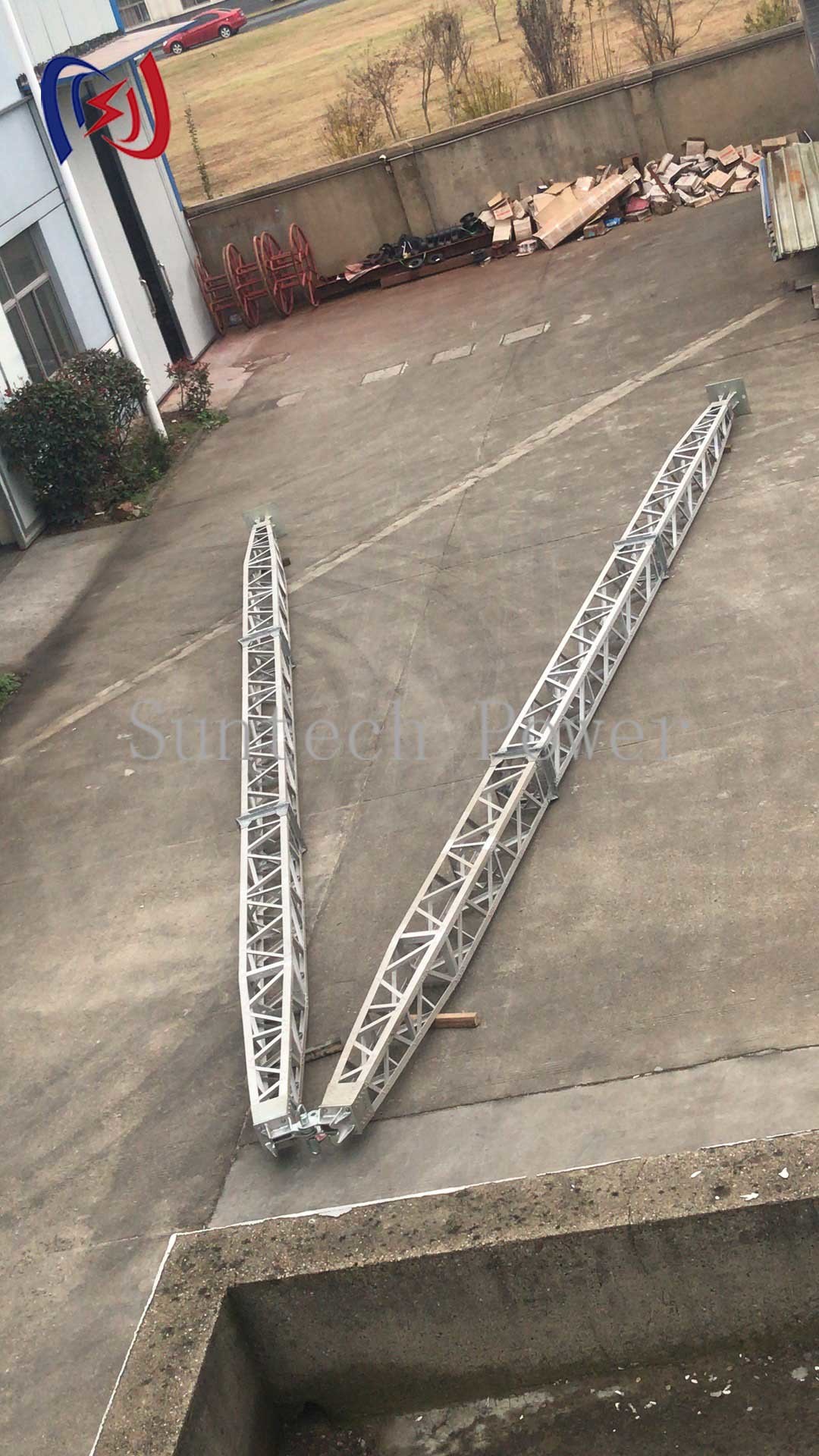

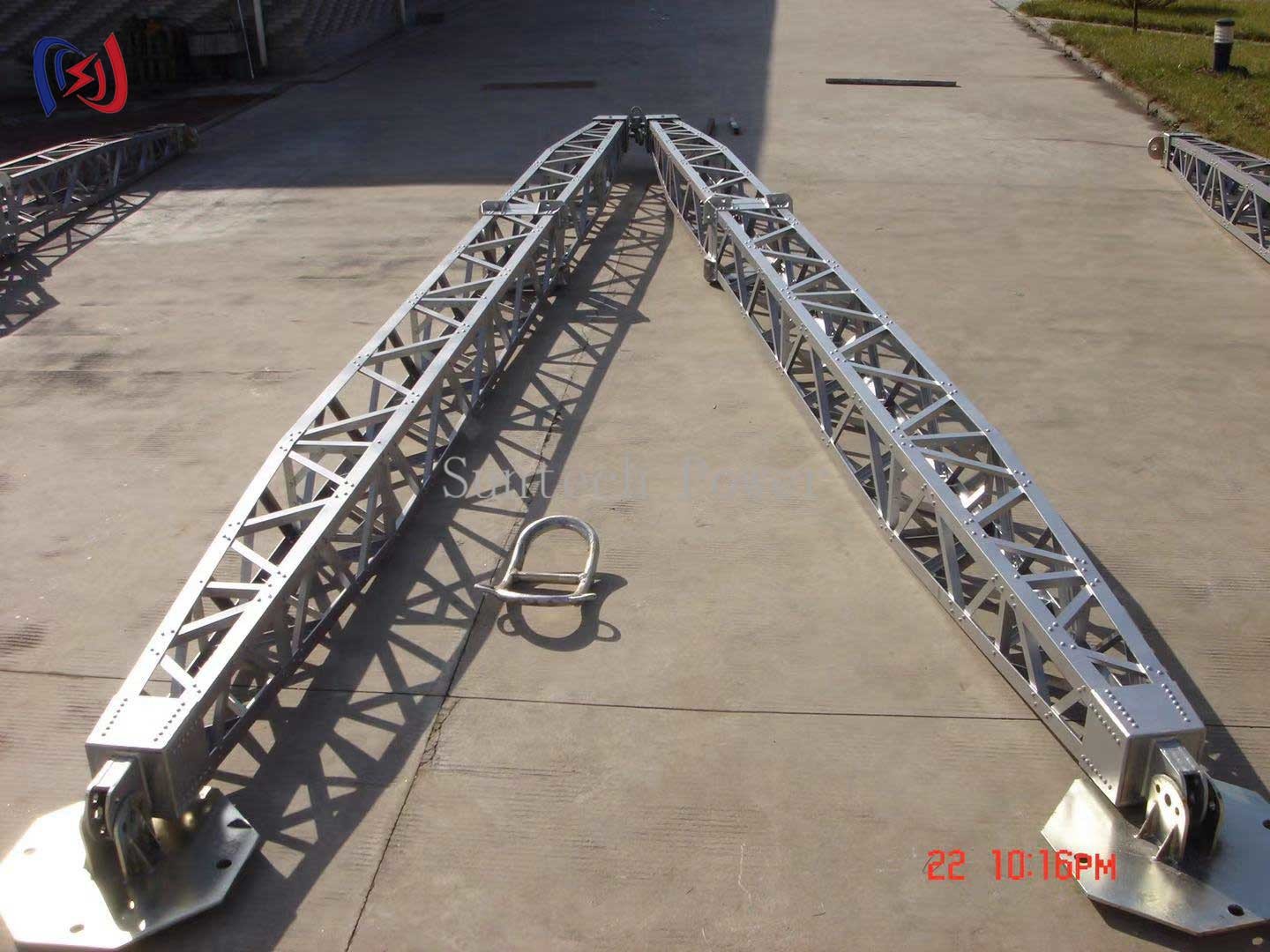

Gebaute A-förmige Gitter-Gin-Stäbe für das Heben schwerer Lasten
Eigenschaften:
Der A-Shape Gattice Gin Pole ist ein schweres Aufzugssystem, das speziell für die Errichtung, Wartung und Installation von Hochspannungsleitungen entwickelt wurde.Das charakteristische A-Rahmen-Design bietet im Vergleich zu Einpolarsystemen eine überlegene Stabilität und TragfähigkeitZu den wichtigsten Merkmalen gehören:
Hochfeste Konstruktion: Erhältlich in verzinktem Stahl oder leichtem Aluminium mit korrosionsbeständiger Beschichtung
Moduläres Gitterkonzept: Verriegelungsabschnitte ermöglichen eine schnelle Montage und Höhenanpassung (typischerweise 6 m bis 25 m)
Breite Basisstabilität: Die A-Rahmenkonfiguration verhindert beim Anheben schwerer Fahrzeuge, dass sie sich kippen
Integrierte Befestigungspunkte: Mehrere Befestigungspunkte für eine präzise Lastregelung
Sicherheitsschließmechanismen: Automatische Pullsysteme verhindern versehentliche Freisetzung
Zusätzliches Zubehör: Einschließlich Lastzellen, Drahtkits und Rotationssysteme
Arbeitsprinzip:
Die A-Rahmenbasis ist an dem Turmfundament oder der Stützstruktur befestigt
Guy Drähte (wenn verwendet) bieten zusätzliche seitliche Stabilität
An der Spitze befindet sich ein Hebewerkzeug (manueller Kettenheber oder angetriebene Winde)
Die Last wird zwischen den beiden Beinen des A-Rahmens senkrecht angehoben
Führerrollen sorgen für einen reibungslosen Betrieb und verhindern Lastschwankungen
Anwendungen:
Errichtung von Übertragungsmasten und Montage von Bauteilen
Hochspannungsleitersträngen
Heben und Platzieren von Unterstationsausrüstung
Installation von Antennen für Mobilfunkmasten
Projekte zur Installation von Brückenkabeln
Vorteile:
✔ Überlegene Stabilität - Der A-Rahmen widersteht seitlichen Belastungen und Windkräften
✔ Höhere Lastkapazität - Typischerweise 1,5-2x Kapazität von Einpolarsystemen
✔ Präzisionssteuerung - Ausgezeichnet für die Ausrichtung schwerer Turmkomponenten
✔ Anpassungsfähige Konfiguration - Modulares Design für verschiedene Projektbedürfnisse
Service und Support:
Standortspezifische technische Berechnungen verfügbar
Herstellen nach Maß für spezielle Anwendungen
Vollständige Inspektions- und Wartungshandbücher
Erklären Sie:

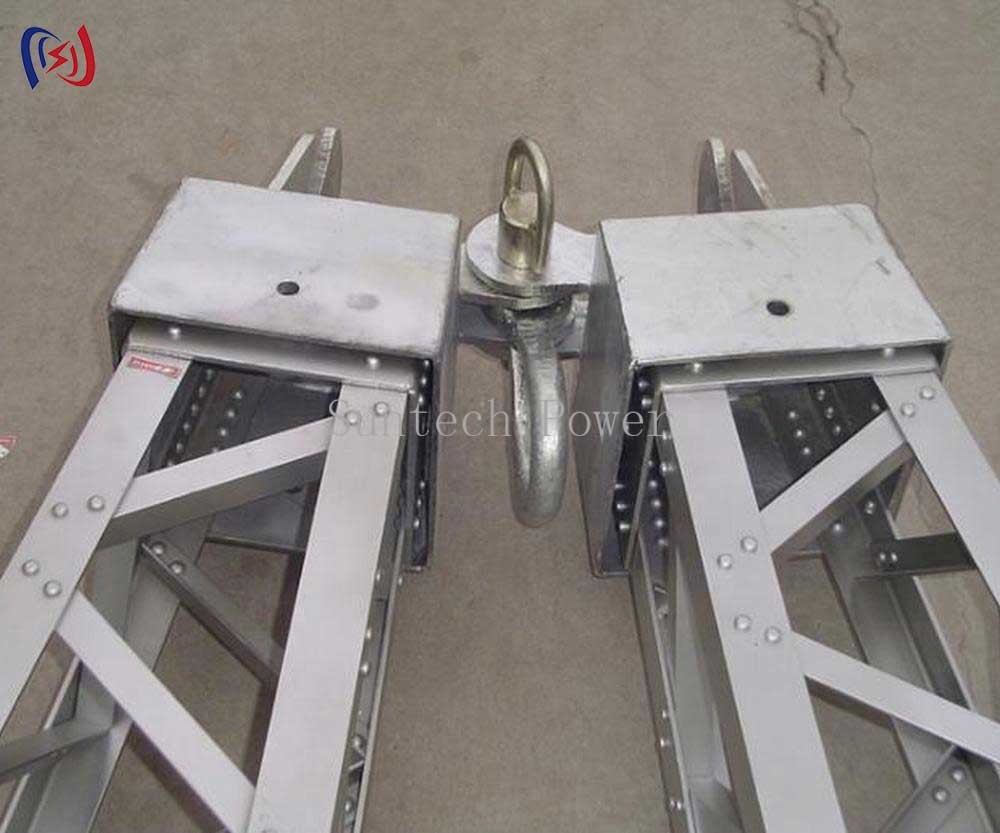

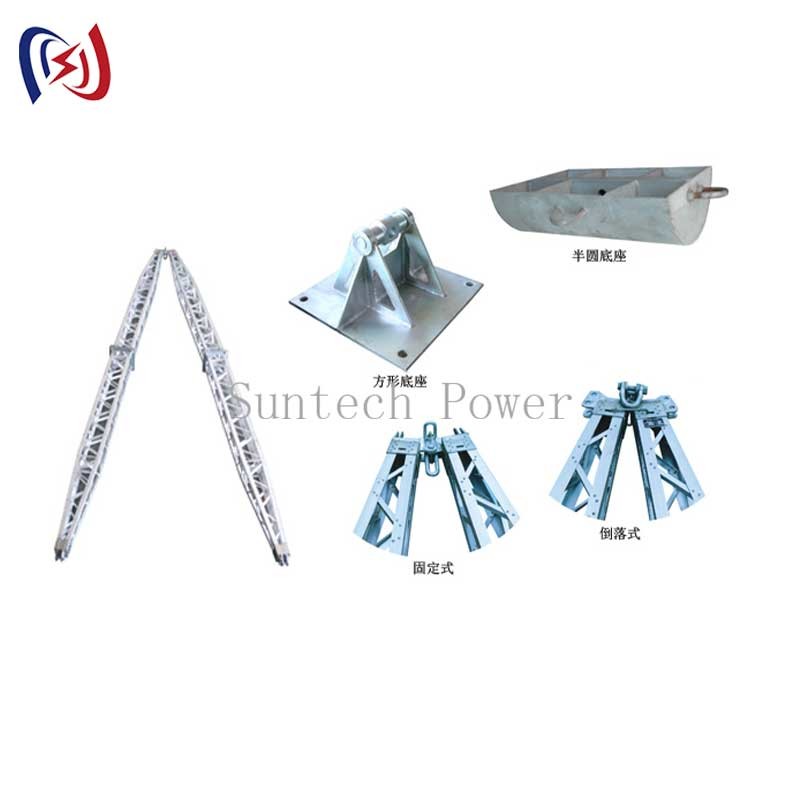

Der Kopf der Gin-Stäbe ist umgedreht, und der Grundteil der Gin-Stäbe ist halbkreisförmig oder quadratisch.Dies ist bei der Bestellung zu beachten.
03361-03445 ist Aluminiumlegierungsmaterial.03611-03615 ist Manganstahlmaterial.
| Artikel Nr. |
Modell |
Strecke ((M) |
Abschnitt (MM) |
Größe des Hauptteils ((MM) |
Größe des Zubehörs ((MM)) |
Vertikalbelastung ((KN) |
Sicherheitsfaktor (K) |
Gewicht ((Kg/M) |
| 03361 |
LBR-250 |
8 bis 13 |
250*250 |
50*50*4 |
25*25*3 |
72 bis 26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8 bis 16 |
300*300 |
50*50*4 |
25*25*3 |
90 bis 26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8 bis 16 |
350*350 |
50*50*5 |
30*30*3 |
120 bis 35 |
10.5*2 |
| 03391 |
LBR-400A |
11 bis 18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13 bis 20 |
500*500 |
60*60*5 |
30*3*3 |
162 bis 81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256 bis 127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15 bis 22 |
600*600 |
60*60*6 |
40*40*3 |
171 bis 96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275 bis 150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10 bis 15 |
300*300 |
50*50*5 |
30*30*3 |
75 bis 35 |
33*2 |
| 03612 |
GBR-400 |
12 bis 18 |
400*400 |
56*56*5 |
30*30*3 |
100 bis 75 |
43*2 |
| 03613 |
GBR-500 |
14 bis 24 |
500*500 |
63*63*5 |
40*40*4 |
185 bis 125 |
54*2 |
| 03614 |
GBR-600 |
16 bis 26 |
600*600 |
70*70*6 |
40*40*4 |
420 bis 145 |
63*2 |
| 03615 |
GBR-700 |
18 bis 28 |
700*700 |
80*80*6 |
50*50*4 |
600 bis 230 |
75*2 |
