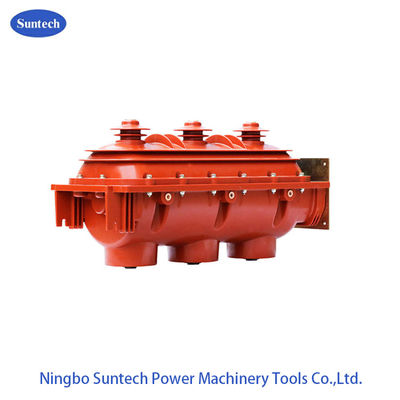

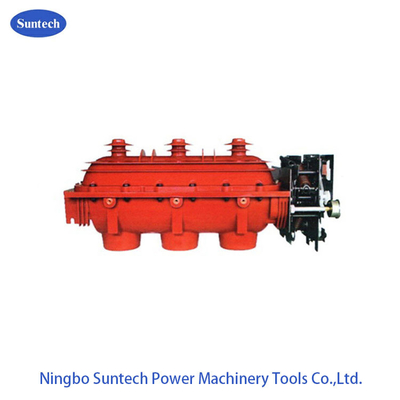

Innenräumlicher Wechselstrom-Hochspannungsschalter SF6 mit gasisolierter Belastungsbremsung
Der FLN-Typ-Indoor-Hochspannungs-Wechselstromschalter bezieht sich auf internationale neue Technologien und entwickelt die Schaltgeräte nach den einschlägigen Normen des chinesischen Stromsystems.Leistungsindikatoren in voller Übereinstimmung mit IEC420, 694,129 und den nationalen Normen GB3804-2004 ¥3.6kV-0.5kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" Der Schalter ist ein multifunktionales Mittelspannungsschalter mit Toren, Untertoren und Erdungen.In einem vollständig versiegelten Gehäuse aus Epoxidharz mit verstärkter Struktur mit SF6-Gas gefüllt,0.05MPa, mit den Mindestteilen, um die oben genannten drei Funktionen zu erreichen, um die Produktqualität zu gewährleisten, die Zuverlässigkeit zu verbessern, wartungsfrei.
Grundfunktionen und Merkmale
1Der Schalter für den Ladebrecher bietet eine doppelte, drehbare, bewegliche Kontaktstruktur mit den folgenden drei Betriebszuständen: Schließen, Öffnen, Erdung.
2Mit SF6-Gas als Lichtbogenlösch- und Isoliermedium wird der Hauptkreislauf durch das obere und untere Gehäuse mit Epoxidhilfe versiegelt, die leitfähige Funktion wird nicht durch äußere Einflüsse beeinträchtigt.
3. gute Sicherheitsleistung. Wenn ein interner Bogen auftritt, hat das Gehäuse einen inneren Strukturschwachpunkt, es wird gepeilt, um zu öffnen,Durch den Schrank über dem Verschluss freigegeben Bogen roter offener Luft Überdruck Strom ausgerichtet außerhalb des Schranks, stellen Sie sicher, dass die Schaltschrank Sicherheitskontrollen.
4- Schalter, Schalter, Öffnungs- und Erdungsschalter 3 in 1, mit SF6-Gas in einem Epoxidharzgehäuse eingekapselt, Drei-Positions-Verriegelung, kompakte Struktur,hohe Sicherheit und Verlässlichkeit.
5Kleine Größe, leichtes Gewicht, wartungsfrei, einfach und sicher zu bedienen.
Gesamtgröße
| Produktnormen |
1. GB311.1-1997 Isolationskoordination für Hochspannungsübertragungs- und Verteilungsgeräte
2. GB3804-2004 Hochspannungs-Wechselstromschalter für Nennspannung über 3,6 kV und unter 40,5 kV
3. GB/T 11022-1999 Gemeinsame Spezifikationen für Normen für Hochspannungsschalter und Steuergeräte
4DL./T593- 2006 Gemeinsame Spezifikationen für Normen für Hochspannungsschalter und Steuergeräte
5. GB16926-2009 Hochspannungs-Wechselstrom-Switch-Sicherheitskombinationen
6. GB/T 1985-2004 Hochspannungsschalter und Erdungsschalter
7. GB/T 15166 -94 Hochspannungs-Wechselstromschützungen
|
| Umgebungszustand |
1- Die Höhe: unter 1000 m.
2Die Umgebungstemperatur: -25°C - +40°C.
3Die relative Luftfeuchtigkeit: monatlich≤90%, täglich≤95%.
4Amplitude:≤Grad acht.
5. keine Brand, Explosion, chemische Korrosion und starke Vibrationen am Arbeitsplatz;
6- Kontaminationsgrad: Klasse II.
|
