Herkunftsort: | Ningbo, China |
Markenname: | Suntech |
Zertifizierung: | ISO |
Modellnummer: | FZ (R) N21-40.5 |
Min Bestellmenge: | 1 SATZ |
---|---|
Preis: | Negotiation |
Verpackung Informationen: | Export von Kästen |
Lieferzeit: | 25-30 Tage nach Zahlung |
Zahlungsbedingungen: | L/C, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 6000pcs pro Monat |
Name: | Wechselstrom-Lasts-Schalter | Höhe: | Unter 1000M |
---|---|---|---|
Umgebende Temperatur: | -40℃-+40℃ | Verwendung: | Elektrischer Standort |
Markieren: | Fernsteuerungsvakuumlasttrennschalter,Lasttrennschalter des Vakuum40.5kv,Innenlasttrennschalter 40.5KV |

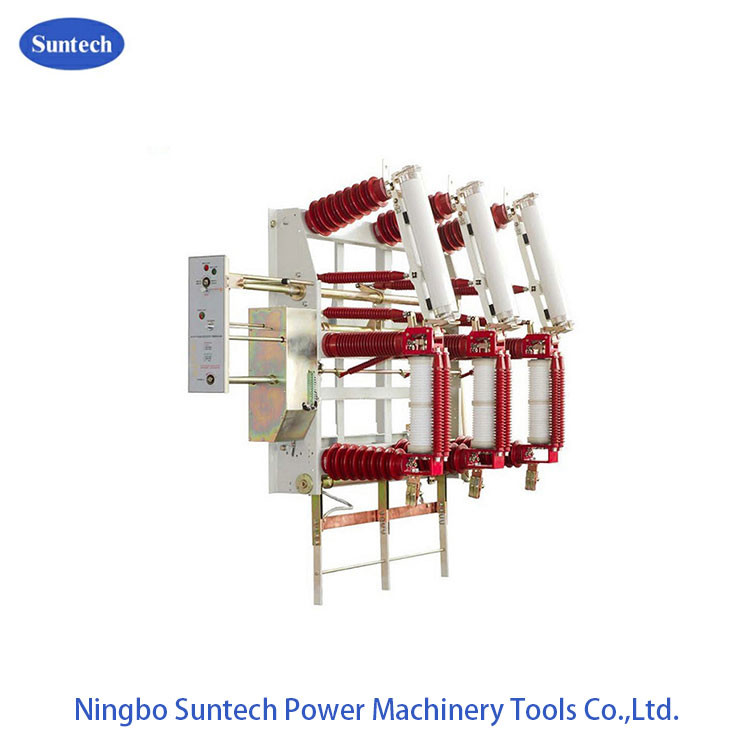

Fernsteuerungshochspannungs-Innenlasttrennschalter Wechselstroms 40.5KV vakuum
FZ (R) N21-40.5D wird Innenhochspannungswechselstrom-Vakuumlasts-Schaltersicherungskombination („Kombination“ kurz) in den Stromnetzen mit einer Wechselstrom-Frequenz von 50 Hz und von Nennspannung von 40,5 KV verwendet, um Lastsstrom, Überlastungsstrom und Kurzschlussstrom zu brechen. Sie trifft besonders auf die Plätze zu, welche die Steuerung, Schutz für ölfreies, wartungsfreies benötigen, häufig-laufen gelassen und Ringnetz-Stromversorgungseinheiten und Terminalstromversorgungstransformatoren.
Die Kombination wird durch großes Ausschaltvermögen, hohe Sicherheit und Stabilität, lange elektrische Lebensdauer, Unterstützung für häufige Operation, weniger Wartung, etc. gekennzeichnet. Sie hat einen offensichtlichen Isolierungsabstand, einen mit Erde bedeckenden Schalter mit der Herstellung von Fähigkeit, einen elektrischen Frühlingsauslöser und Fernsteuerungsfähigkeit.
1,1 technische Parameter
ltem | Einheit | Bezugswert | |
Nennspannung | KV | 40,5 | |
Bewertete Frequenz | Hz | 50 | |
Bewerteter maximaler Strom der Sicherung | 63 | ||
Isolierungsniveau | Widerstandsspannung der Netzfrequenz 1min | KV | Staubsaugen Sie Abstand, interpole, Pfosten-zuboden: 95; Isolierung des Abstandes: 110 |
Blitzantriebwiderstandsspannung | KV | Staubsaugen Sie Abstand, interpole, Pfosten-zuboden: 185; Isolierung des Abstandes: 215 | |
Bewerteter Stossstrom | Ka | 50 | |
4s veranschlagte kurzzeitigen Widerstandsstrom | Ka | 20 | |
Bewerteter Abschaltstrom der aktiven Last | 1250 | ||
Bewerteter Regelabschaltstrom | 1250 | ||
Bewerteter Abschaltstrom des Kabels während der Gebühr | 21 | ||
Bewerteter Kurzschlussabschaltstrom | Ka | 31,5 | |
Bewerteter Übergangsstrom | 1200 | ||
Sicherungsmodell | XRNT3A-40.5/Δ-31.5 | ||
Ertragenergie des Sicherungsschlaggeräts | J | 2-5 | |
Bewerteter Kurzschluss machend gegenwärtig | Ka | 80 (erwarteter Höchstwert) | |
Bewerteter Stossstrom des mit Erde bedeckenden Schalters | Ka | 50 | |
4s veranschlagte kurzzeitigen Widerstandsstrom des mit Erde bedeckenden Schalters | Ka | 20 | |
Nennspannung (DC oder Wechselstrom) des Hilfsstromkreises | V | 220; 110 | |
Mechanische Lebensdauer | Zyklen | 10000 |
1,2 technische Parameter des Vakuumlastsschalters
Einzelteil | Einheit | Bezugswert |
Gap von Kontakten | Millimeter | 17±1 |
Einfederweg der Kontaktfeder | Millimeter | 4±1 |
Durchschnittliche Herstellungsgeschwindigkeit | m/s | 0.6±0.2 |
Durchschnittliche brechende Geschwindigkeit (Abstand: 6mm) | m/s | 1.5±0.2 |
Brechen von Zeit | Frau | ≤60 |
Asynchrone Herstellung/Brechen von Kontakten der drei Phasen | Frau | ≤2 |
Prellzeit bei der Kontaktherstellung | Frau | ≤3 |
Abstand zwischen Liveteilen und Phase-zubodenabstand | Millimeter | ≥300 |
Stromkreiswiderstand zwischen den oberen und untereren Klammern | μΩ | ≤80 |
Produktnormen |
1. WECHSELSTROMlasts-Schaltersicherungskombinationen GBs 16926 - 1997 Hochspannungs 2. Lasts-Schaltersicherungshochspannungskombinationen Iecs 60420 alteratingcurrent |
Umgebungsbedingung |
1. Die Höhe: unter 1000M. 2. Die umgebende Temperatur: -40℃-+40℃. 3. Die relative Luftfeuchtigkeit der Luft: monthly≤90%, daily≤95%. |
