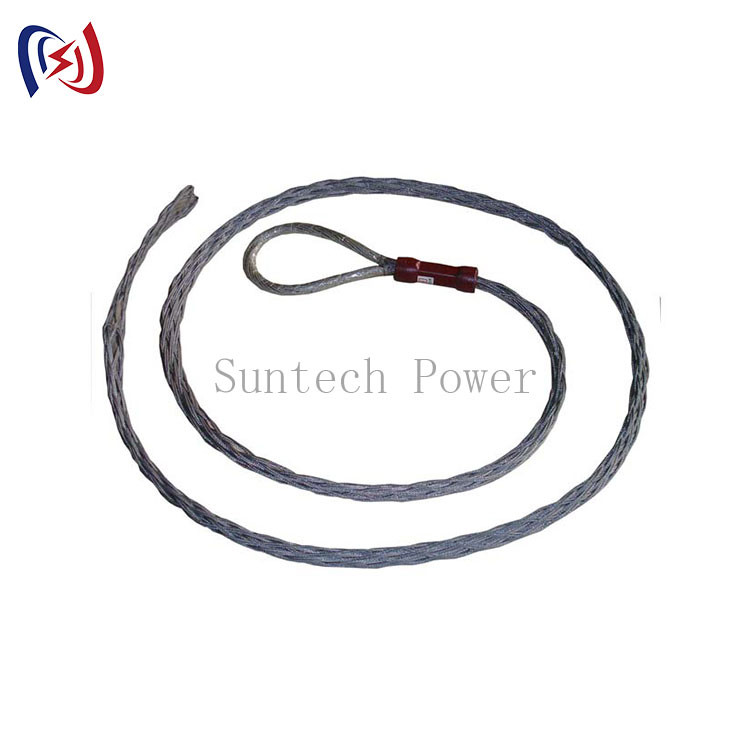

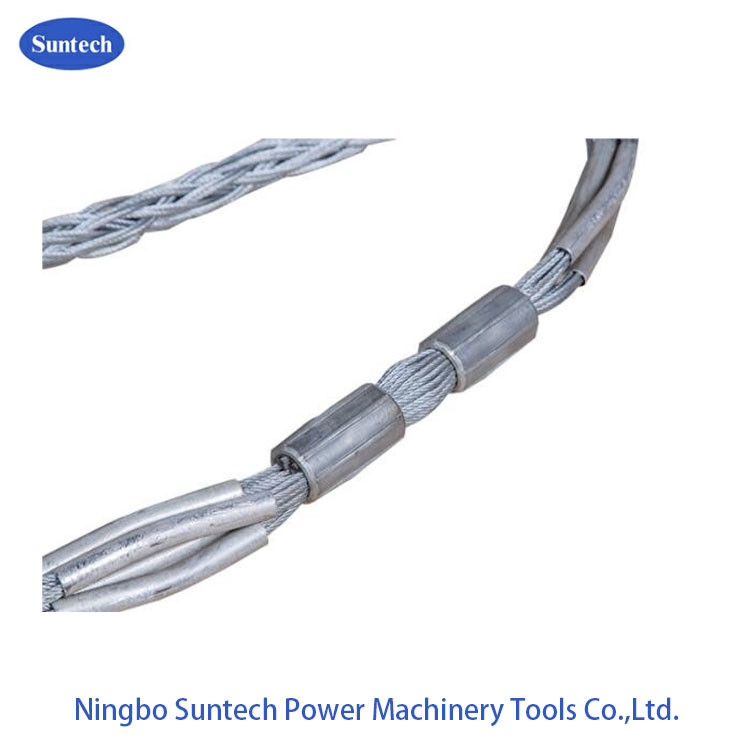

Optische Faserkabelnetz Socket, OPGEW Kabel ziehen Gripper Kabelnetz Sock
Technische Daten für den Kabelnetzsockengriff
Optische Faserkabelnetz Socket, OPGEW Kabel ziehen Gripper Kabelnetz Sock
OPGW-Standort Glasfaserkabelwerkzeuge Baumetz für Telekommunikationskabel
Nummer des Artikels | Modell | Anwendbarer Durchmesser des Trenndrahtes (mm) | Belastung ((kN) | |
17141 | 17141er | SLE(S) -1 | 7 bis 11 | 10 |
17142 | 17142er | SLE(S)-1.5 | 11 bis 15 | 15 |
17143 | 17143er | SLE(S) - 2 | 15 bis 18 | 20 |
17144 | 17144er | SLE(S) -2.5 | 18 bis 22 | 25 |
Anwendbares Kabel mm |
Nennlast (kN) |
Länge (m) |
φ10 ¢ 25 | 10 | 2 |
(Verwendet: zur Konstruktion von ADSS.OPGW)
Nummer des Artikels | Modell | Durchmesser des geeigneten Kabels (mm) | Nennlast (kN) |
21361 | Schnittstellen | Φ12 ~ 16 | 8 |
21362 | SLW20 | Φ16 ~ 20 | 10 |
21363 | Schnittstellen | Φ20 ~ 25 | 12 |
21364 | Der Wert ist: | Φ25 ~ 37 | 18 |
21365 | Schnittstellen | Φ37 ~ 50 | 28 |
21366 | Schnittstellen | Φ50 ~ 60 | 15 |
21367 | SLW80 | Φ60 ~ 80 | 20 |
21368 | Schnittstellen | Φ80 ~ 100 | 25 |
21369 | Schnittstellen | Φ100 ~ 120 | 30 |
21370 | SLW150 | Φ120 ~ 150 | 30 |
OPGW Baumechanik Kabelsockengriffe Anwendung
Dieser Mesh-Kabelgreifer wird für den Bau von APGW und ADSS verwendet, ADSS bedeutet alle-dielektrisches selbsttragbares Glasfaserkabel, OPGW bezieht sich auf das optische Strom-Bodendraht.
Betriebsart:
OPGW Baugitter Kabelsockengriffe Einzeltiebe Kabelsockengriff
1Beginnen Sie mit dem Schnüren vom Augen- oder Verankerungsteil des Kabelgriffes.
2.Das Spitzenband durch die ersten beiden Schleifen des Split-and-Pull.
3. Ziehen Sie die Spitze in diesem Stadium nicht zu fest, lassen Sie einen Abstand zwischen den angrenzenden Schleife ungefähr gleich der Breite.
4Während Sie die Länge fortsetzen, ziehen Sie die offene Seite des Griffes so weit auseinander wie nötig.
5Versuchen Sie, eine gleichmäßige und nette Schnürsenkel zu erreichen, da dies bei dem Ziehen die Festigkeit des Griffes unterstützt.
6Schließlich wird das Ende der Spitze ein- oder zweimal um das Ende des Griffes gebunden und das Ende fest zusammengekrempelt.
Kabelgriff aus Drahtseil für die Verfolgung von Außenkabeln;
1, Telekommunikationskabel
2, Glasfaserkabel
3, Koaxialkabel
4, Fütterkabel
5, Hybridkabel
6, Wellkabel
7Glattes Kabel
8, Zöpfkabel
