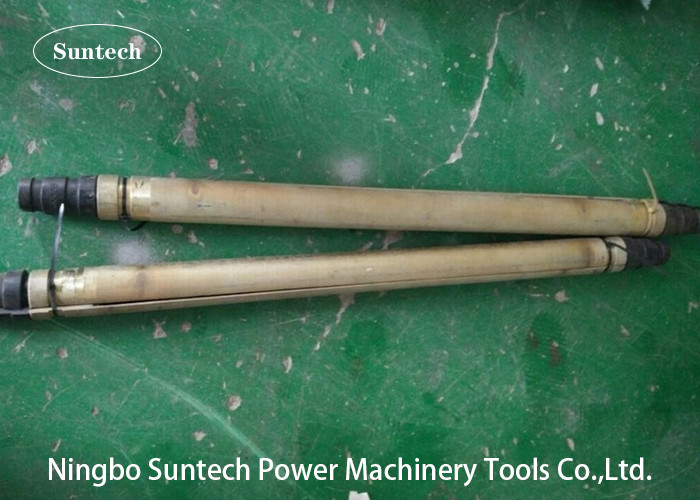

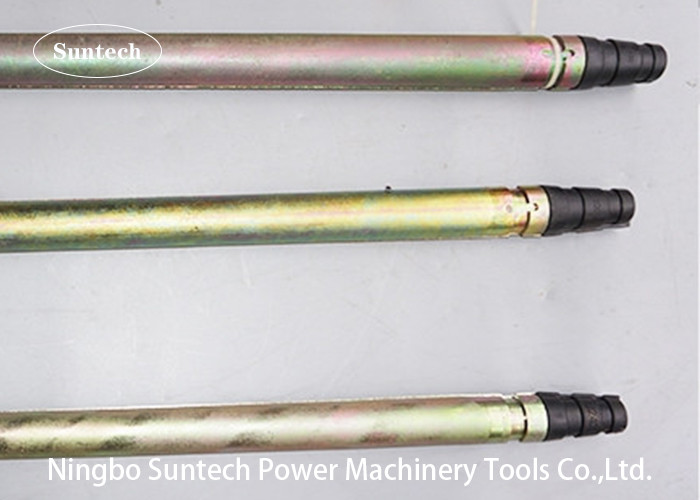

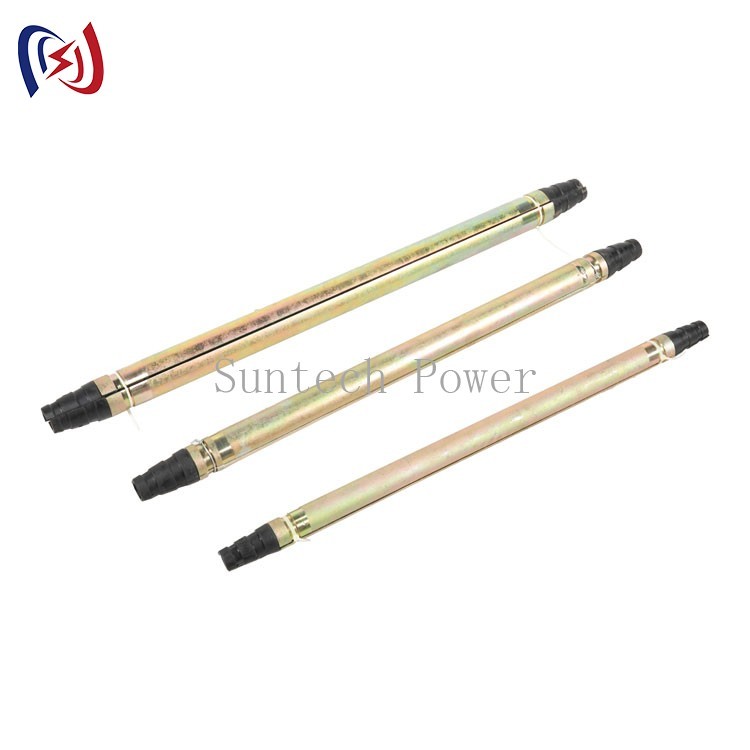

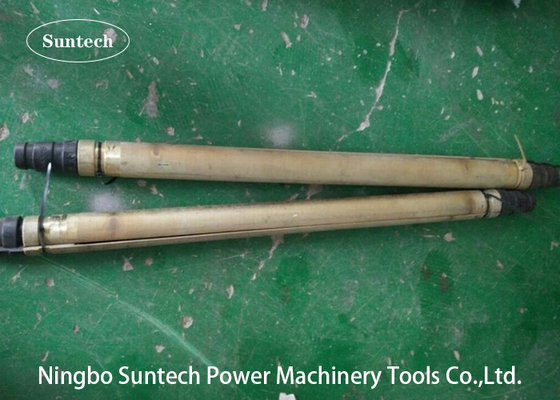

Spaltschutz-Hülse Spalthülsen für Stahlstränge
Einleitung
Anwendbar, um den Boden Draht Druckrohr auf Stahlstrang Freisetzung zu schützen und machen
Vermeidung von Torsion beim Durchfahren von Rollen.Wenn die Größe des Krempenschlauchs von der Norm abweicht, sollte die Größe des Spliessschlauchs im Vertrag angegeben werden.
Anmerkungen
Bitte schreiben Sie die Dimension der Spleißung in Kontakt, wenn sich die Spleißhülle vom Standard unterscheidet.
Technische Daten
Nummer des Artikels | Modell | Hauptgröße ((MM)) | Anwendungsgrunddraht | |||
D | L | d | L1 | |||
17213 | J55G | Φ30 | 450 | Φ24 | 280 | GJ50,GJ55 |
17214 | J70G | Φ30 | 510 | Φ24 | 340 | JLB65, GJ70 |
17215 | J80G | Φ34 | 510 | Φ27 | 340 | GJ80 |
17216 | J95G | Φ34 | 585 | Φ27 | 415 | JLB95 |
17217 | J100G | Φ38 | 590 | Φ28 | 390 | Die Angabe der Verbrennungsmenge ist nicht erforderlich. |
17218 | J120G | Φ40 | 660 | Φ30 | 440 | GJ120, JLB120 |
17219 | J150G | Φ45 | 850 | Φ37 | 530 |
GJ150,LGJ70/40, LGJ95/55 |
