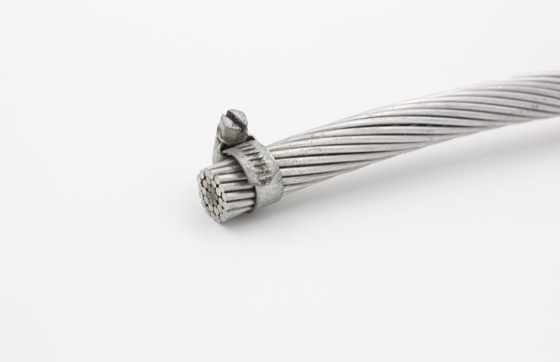

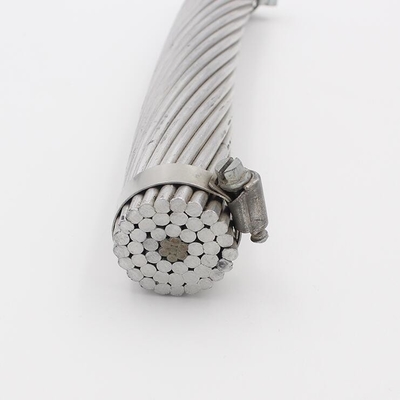

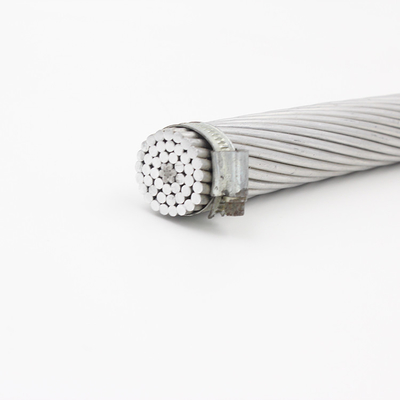

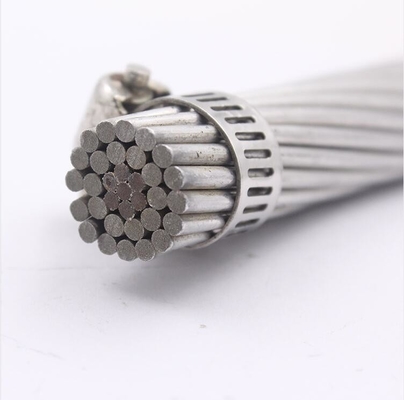

LÄRM 48204 obenliegende Fernleitungen mit 70/12 120/20 bloßen Leiter-Kabeln ACSR /SCA
ACSR (Aluminiumleiter Stahl-verstärkt) hat ein langes Serviceheft wegen seiner Wirtschaft, Zuverlässigkeit und Stärke zum Gewichtsverhältnis. Die kombinierte leichte und hohe Leitfähigkeit des Aluminiums mit Stärke des Stahlkernes ermöglicht Hochspannungen, weniger Senkung und längeren Spannen als jede mögliche Alternative.
Technische Eigenschaften ACSR basiert auf Standard-BS 215
Codename | Nominaler Aluminiumbereich | Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
Millimeter2 | No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ohm /km | kN | ||
KANINCHEN | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
HUND | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
WOLF | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LUCHS | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Technische Eigenschaften ACSR basiert auf Standard-ASTM B 232
Codename |
Nominal AWG/MCM |
Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ω/km | kN | |||
Die Türkei | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Schwan | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Spatz | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Rabe | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Wachteln | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
Wir benutzen normalerweise die hölzerne Standardtrommel, um als das belowing Bild zu verpacken. Wir können die verschiedenen Paketarten entsprechend den Anforderungen des Kunden auch entwerfen.
Verschiffungshafen: Qingdao, Shanghai oder andere Häfen gemäß Ihrer Anforderungen
Seefracht: Zitat sind alles FOB/CFR/CIF usw. verfügbar
