Herkunftsort: | Ningbo, China |
Markenname: | Suntech Power |
Zertifizierung: | ISO9001,CCC |
Modellnummer: | ACSR |
Min Bestellmenge: | 3000M |
---|---|
Preis: | Get the newest price |
Verpackung Informationen: | Iro-hölzerne Trommel |
Lieferzeit: | 10-15 Arbeitstage |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 3000ton/month |
Name: | Niederspannungs-Electric Power-Kabel | Kern: | mehradrig |
---|---|---|---|
ANWENDUNG: | obenliegendes Getriebe und Verteilung | Material: | Aluminiumstahlleiter |
Verwendung: | Hochfester Stahlstrang | Standard: | LÄRM BS-IECS ASTM |
Markieren: | Aluminiumleiter Alloy Reinforced Conductor,Elektrisches Getriebe-bloßer Leiter Cable,Stahlleiter des strang-ACAR |

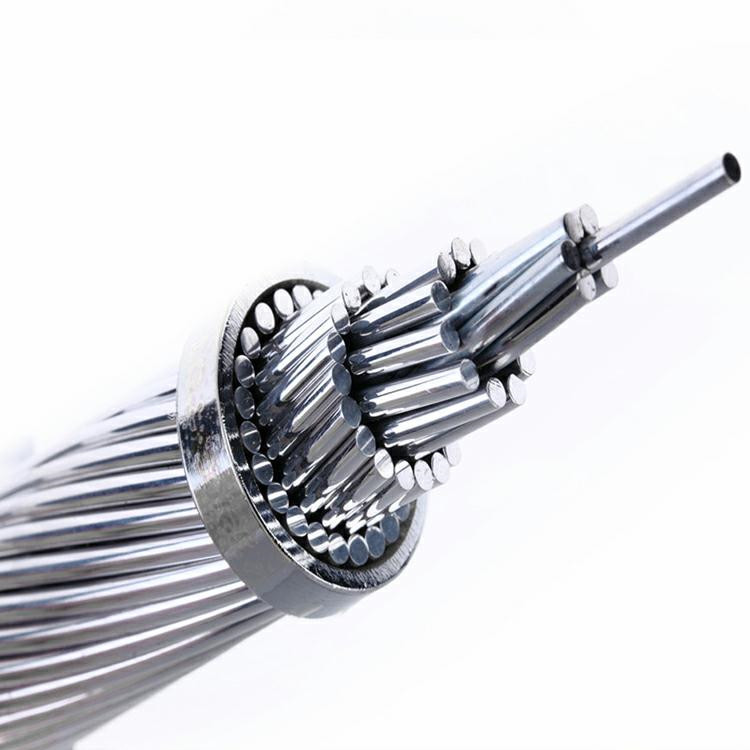

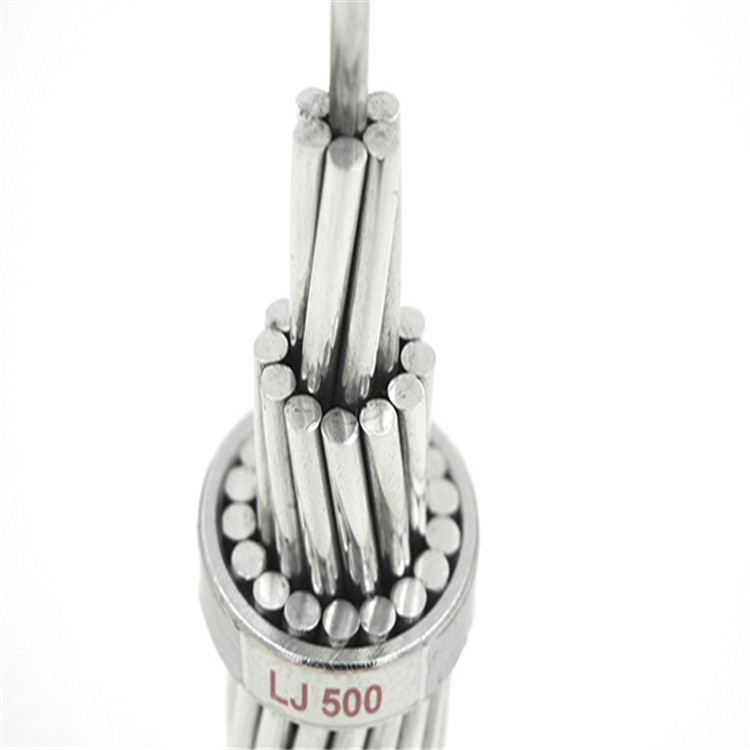

Elektrisches Getriebekabel Aluminiumleiters leiter-Alloy Reinforceds ACAR
Beschreibung 1.Product
Aluminium- Leiter Alloy Reinforced (ACAR) wird durch konzentrisch angeschwemmte Drähte von Aluminium-1350 auf hochfestem Aluminium - Magnesium - Legierungskern des Silikons (AlMgSi) gebildet. Die Anzahl von Drähten von Aluminum1350- u. AlMgSi-Legierung hängt vom Kabelentwurf ab. Obwohl der allgemeine Entwurf enthält, kann ein angeschwemmter Kern des AlMgSi-Legierungsstranges, in bestimmtem Kabelbau, die Drähte von AlMgSi-Legierungssträngen in Schichten während der Aluminium-1350 Stränge verteilt werden.
ACAR hat besseren mechanischen und elektrischen Eigenschaften verglichen mit einem gleichwertigen ACSR, einem AAC oder einem AAAC. Eine sehr gute Balance zwischen den mechanischen und elektrischen Eigenschaften trifft ACAR die beste Wahl deshalb, in der das ampacity, die Stärke und der Leichtgewichtler die Haupterwägung der Linie Entwurf sind. Diese Leiter werden weitgehend in den obenliegenden Getriebe- und Verteilungslinien benutzt.
Midal kann ACAR auf nicht rückzahlbaren hölzernen/Stahlspulen oder rückzahlbaren Stahlspulen herstellen u. liefern.
Technische Eigenschaften ACSR basiert auf Standard-BS 215
Codename | Nominaler Aluminiumbereich | Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
Millimeter2 | No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ohm /km | kN | ||
KANINCHEN | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
HUND | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
WOLF | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
DINGO | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
LUCHS | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Technische Eigenschaften ACSR basiert auf Standard-ASTM B 232
Codename |
Nominal AWG/MCM |
Schiffbruch und Drahtdurchmesser | Schnittbereich des Aluminiums | Gesamtschnittbereich | Ca. Gesamtdurchmesser | Ca. Massen | Berechneter DC-Widerstand bei 20OC | Berechnetes Bruchlast | |
Al | Stahl | ||||||||
No./mm | Millimeter2 | Millimeter2 | Millimeter | kg/km | Ω/km | kN | |||
Die Türkei | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Schwan | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Spatz | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Rabe | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Wachteln | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
2.Application
ACSR, AAC, AAAC, ASCSR&ACAR-Leiter weitverbreitet in den Hochspannungsleitungen mit verschiedenen Spannungspegeln. Da sie solche gute Eigenschaften wie einfache Struktur, bequeme Installation und Wartung haben, sind niedrige Kosten für die Linie, große Übertragungskapazität und auch für das Legen über Flüsse und Luftlinie der Täler usw. passend.
3.Standard
ACAR stellte durch Midal erfüllt oder übersteigt die Bedingungen aller internationalen Standards wie ASTM, AS, BS, CSA, LÄRM, Iec, NFC, SS - usw. her
4.Characteristics
PACKAGING&SHIPPING
Unterschiedliches Paket für Kunden wählen!
Unser Exportverpacken des elektrischen Kabels wird besonders gemacht, um zu garantieren, dass die Qualität der Produkte nicht ist beeinflußt während des Transportes. Unser elektrisches Kabel benutzt Rad des elektrischen Kabels für die Verpackung, ter Rad kann ganz Stahl-, Stahlrahmen und ausgeräuchertes Holz oder ausgeräucherte Holzetuis sein. Wir benutzen unterschiedliche Verpackung für unterschiedliche Länge des Kabels, um dort sicherzustellen sind kein Problem während der Lieferung von Produkte.
1. Wenn der Durchmesser des Rades länger als 2 ist Meter, benutzen wir alle Stahlfelge, um die Produkte zu verpacken
2. Wenn der Durchmesser des Rades zwischen 1.4meters zu 1.8meters ist, benutzen wir Stahlrahmen und ausgeräuchert Holz, zum der Produkte zu verpacken.
3. Wenn der Durchmesser des Rades weniger als 1.4meters ist, benutzen wir das ausgeräucherte hölzerne Rad, um die Produkte zu verpacken
4. Für die Verpackung der elektrischen Drähte und der kleinen Menge der Kabel, benutzen wir die ausgeräucherte Holzkiste zu verpacken.
Ansprechpartner: Peter
Telefon: 86-13958364836
